Beslag monteren (MO) - SmartHandle AX Advanced
- Deur voorgeboord.
- PH2-schroevendraaier beschikbaar.
- TX15-schroevendraaier beschikbaar.
- Remklauwmeter beschikbaar.
- Bekijk het insteekslot vanaf de buitenzijde en breng de busmoeren voor het insteekslot passend aan in de bevestigingsplaat.
- Steek de moduledrager in de bevestigingsplaat.
- Schuif de moduledrager naar beneden.
- De moduledrager klikt vast.
- Schroef de moduledrager met de schroeven van 12 mm vast op de bevestigingsplaat (PH2, draaimoment 3,0 Nm).
- Bepaal de gewenste draairichting van uw binnendeurkruk.
- Leg het wisselplaatje overeenkomstig in de rozet van uw binnendeurkruk.
- Span het veerelement op het wisselplaatje voor.
- Schuif de neus van het veerelement in de uitsparing voor de rozet.
- Haak het uiteinde van het veerelement in de uitsparing voor de rozet.
- Meet de totale lengte van de vierkantstift.
- Bepaal de binnenkant van de vierkantstift (uiteinde tot het midden van de eerste groef = 26 mm).
- Meet de deurdikte.
- Steek de buitenkant van de vierkantstift in het beslag.
- Steek de moduledrager, bevestigingsplaat en de vierkantstift in de buitenkant van de deur.
- Bepaal de positie van de O-ring met behulp van de tabel.
Bereik
Deurdikte (mm)
Lengte vierkantstift (mm)
Ringpositie
S
32 - <36
84
3
S
32 - <36
94
5
S
36 - <41
84
2
S
36 - <41
94
4
S
41 - <46
84
1
S
41 - <46
94
3
S
46 - <51
94
2
S
51 - 54
94
1
M
52 - <56
104
3
M
52 - <56
114
5
M
56 - <61
104
2
M
56 - <61
114
4
M
61 - <66
104
1
M
61 - <66
114
3
M
66 - <71
114
2
M
71 - 74
114
1
L
72 - <76
124
3
L
72 - <76
134
5
L
76 - <81
124
2
L
76 - <81
134
4
L
81 - <86
124
1
L
81 - <86
134
3
L
86 - <91
134
2
L
91 - 94
134
1
- Schuif de O-ring op de berekende groef.
- Steek de binnendeurkruk op het vierkant.
- Schroef de binnendeurkrukeenheid vast op de busmoeren (PH2, aanhaalmoment: 1,1 Nm).
- Breng de busmoeren en de bevestigingsadapter aan in de bevestigingsplaat.
- Zet de cover aan de onderkant tegen de bevestigingsplaat.
- Sluit de cover naar boven.
- Schuif de cover naar beneden.
- De cover klikt vast.
- Druk de inlay vast.
- Monteer de cilinder (SW4).
- Schroef de cilinderkap vast op de busmoeren (PH2, aanhaalmoment 1,1 Nm).
- Steek de buitendeurkruk erop.
- Schroef met de stifttappen beide deurkrukken vast (TX15, draaimoment 5,0 Nm).
- Steek de deklijst van de binnendeurkruk op de rozet.

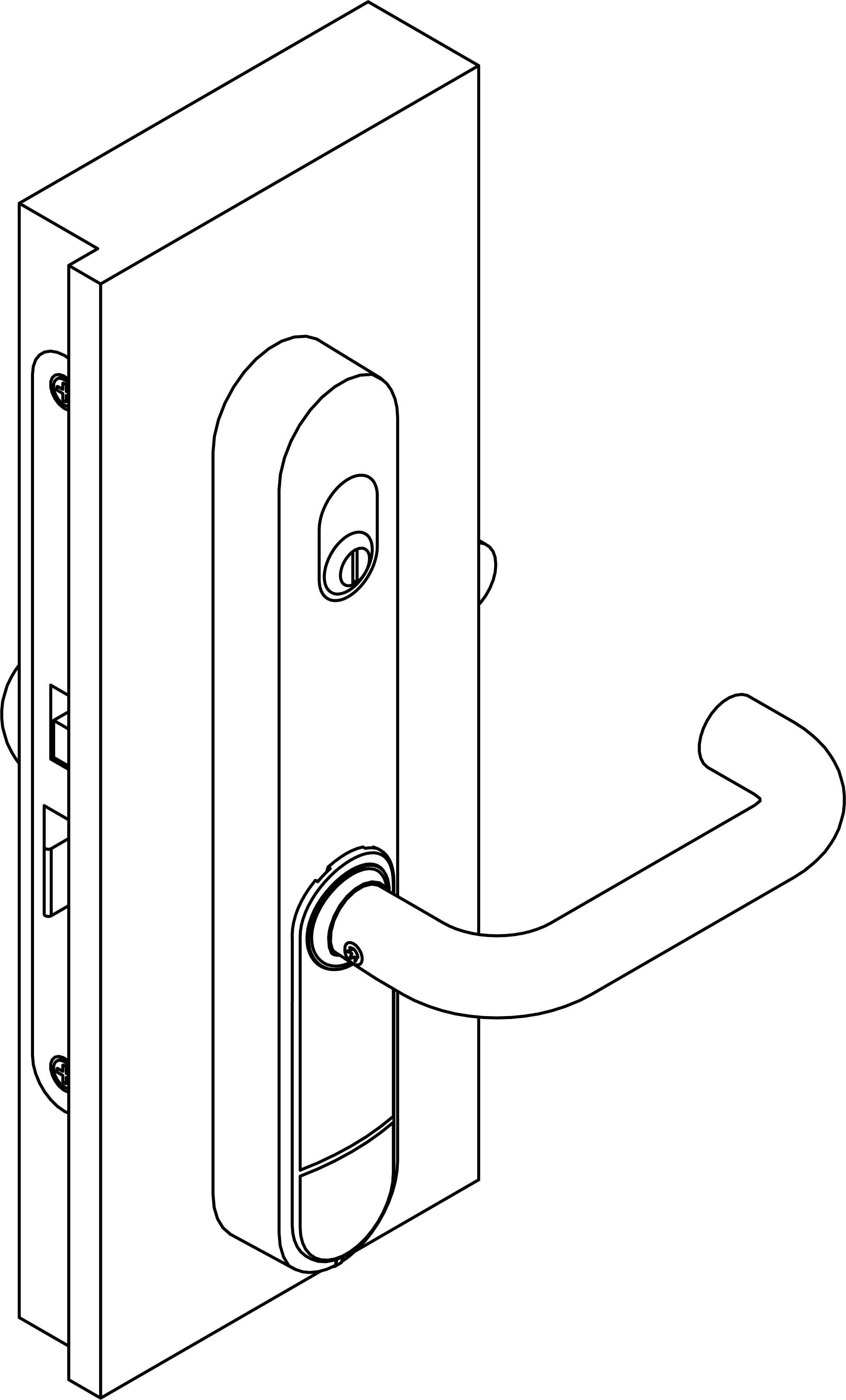

- SmartHandle AX Advanced montage afgerond.
