Handelwijze SmartHandle WP-SC - SmartHandle 3062

Bij de SmartHandle actief, SmartHandle WP en bij de SmartHandle SC WP zijn de batterijen binnenin aangebracht.

Vanaf januari 2016 is de batterijhouder veranderd in een zwarte kunststof doos met deksel. De aanpak varieert een klein beetje.

OPMERKING

notice

Kortere levensduur van de batterij door slecht contact

Huidvet vermindert het contact tussen de batterij en de batterijhouder.

  1. Raak de contacten van de nieuwe batterijen niet met de handen aan.
  2. Gebruik schone, vetvrije katoenen handschoenen.

Verwijder de batterijen als afval volgens de lokale en specifieke nationale voorschriften.

Geleverd tot januari 2016

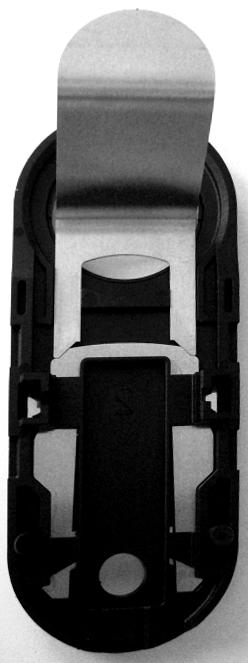

  1. Plaats het montagegereedschap voorzichtig van onderen in de afdekking van de binnencover.
  2. Schuif het montagegereedschap in de afdekking totdat deze losklikt.
  3. Schuif de afdekking dan voorzichting naar de deurkruk toe.
  4. Schuif ook de binnencover naar de deurkruk toe.
  5. Klik de elektronica behoedzaam los.
  6. Klap de elektronica horizontaal opzij weg.
  7. Neem alle batterijen uit de houder.

  8. LET OP

    Mechanische beschadiging door batterijvervanging

    Door druk op de printplaat kan de elektronica beschadigd worden.

    1. Oefen dus absoluut geen druk uit op de printplaat!
  9. Schuif de nieuwe batterijen met de pluspolen naar elkaar toe vlot in de houder.
  10. Klap de elektronica weer naar binnen.
  11. Laat de elektronica vastklikken.
  12. Schuif met het montagegereedschap de schuiver aan de binnenkant van de afdekking weer terug naar de uitgangspositie.

  14. OPMERKING

    notice

    Montageproblemen door schuiver

    Wanneer u de schuiver niet volledig in de uitgangspositie brengt, kan de binnencover niet vastklikken.

    1. Breng de schuiver daarom volledig terug in de uitgangspositie!
  15. Steek de binnencover er weer op, zodat hij uitgelijnd tegen de deur ligt.
  16. Plaats dan de afdekking weer terug.
  17. De afdekking klikt hoorbaar vast.
  1. Nu zijn de batterijen vervangen.

Geleverd vanaf januari 2016

  1. Plaats het montagegereedschap voorzichtig van onderen in de afdekking van de binnencover.
  2. Schuif het montagegereedschap in de afdekking totdat deze losklikt.
  3. Schuif de afdekking dan voorzichting naar de deurkruk toe.
  4. Schuif ook de binnencover naar de deurkruk toe.
  5. Duw de vergrendeling van de deksel van de batterijhouder voorzichtig naar buiten.
  6. Maak dan de deksel van de batterijhouder open.
  7. Neem alle batterijen uit de houder.

  8. LET OP

    Mechanische beschadiging door batterijvervanging

    Door druk op de printplaat kan de elektronica beschadigd worden.

    1. Oefen dus absoluut geen druk uit op de printplaat!
  9. Plaats de nieuwe batterijen met de pluspolen naar boven vlot in de houder.
  10. Sluit de deksel van de batterijhouder weer.
  11. De vergrendeling klikt hoorbaar vast.
  12. Schuif met het montagegereedschap de schuiver aan de binnenkant van de afdekking weer terug naar de uitgangspositie.

  14. OPMERKING

    notice

    Montageproblemen door schuiver

    Wanneer u de schuiver niet volledig in de uitgangspositie brengt, kan de binnencover niet vastklikken.

    1. Breng de schuiver daarom volledig terug in de uitgangspositie!
  15. Steek de binnencover er weer op, zodat hij uitgelijnd tegen de deur ligt.
  16. Plaats dan de afdekking weer terug.
  17. De afdekking klikt hoorbaar vast.
  1. Nu zijn de batterijen vervangen.
