Montage - SmartHandle 3062

  1. Afdekking en inlay van de SmartHandle gedemonteerd (zie korte handleiding of manual van de SmartHandle).
  2. Aarding uitgevoerd (bijv. via de verwarming)
  1. Plaats de LockNode volgens de afbeelding op de plaat van de onderbouwgroep van de SmartHandle.
  3. Schuif de LockNode tot de aanslag in de richting van de pijl.
  5. De LockNode ligt vlak op de onderbouwgroep.

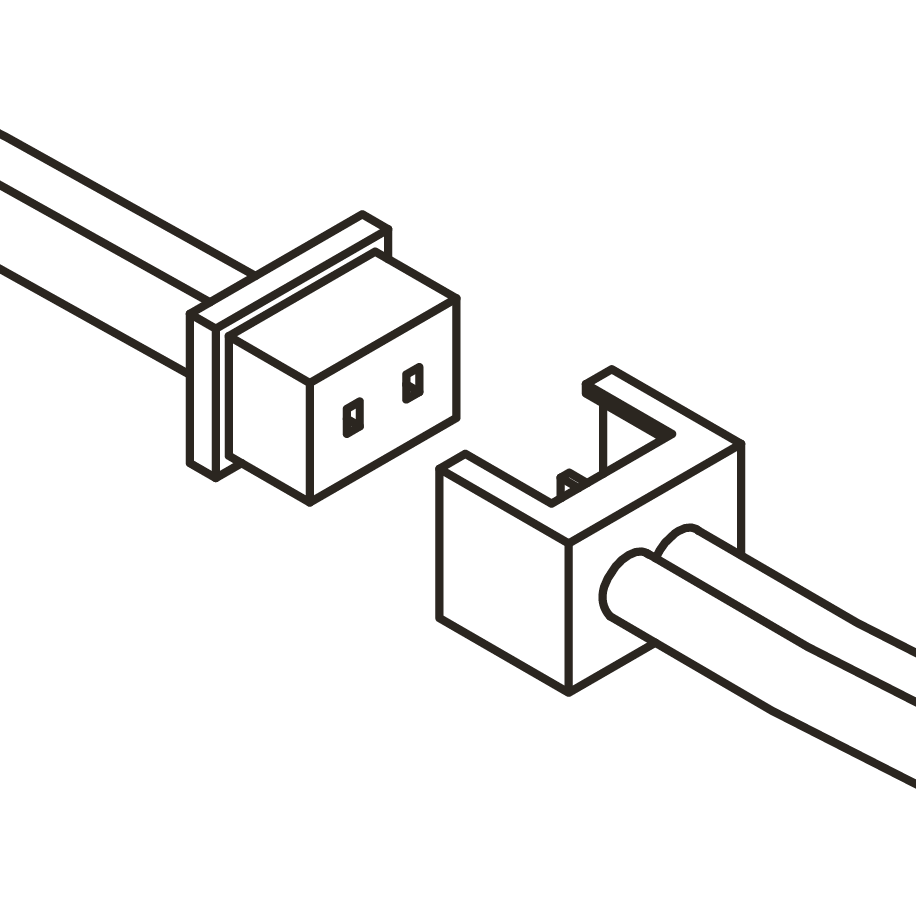

  6. Verbind de aansluitkabel van de LockNode met die van de SmartHandle.
  8. De SmartHandle piept en knippert 4x rood.
  9. Werk overtollige aansluitkabel weg in de onderbouwgroep van de SmartHandle.

  10. LET OP

    Storing door weersinvloeden

    De stekkerverbindingen zijn ook in de WP-variant niet beschermd tegen spatwater. Wanneer de contacten vochtig worden, kan de gegevensoverdracht worden gestoord.

    1. Werk de stekkerverbindingen van de kabels weg in de binnenkant van de SmartHandle.
  11. Plaats de cover en inlay van de SmartHandle weer terug (zie korte handleiding of manual van de SmartHandle).

De goudkleurige metalen klem op de LockNode verbindt deze mechanisch en elektrisch (pluspool) met de SmartHandle. Wanneer u de afdekking en inlay weer hebt gemonteerd, maakt de verende metalen stift contact met de inlay (de inlay fungeert dan als antenne).
