SmartRelä (G1): SREL, SREL.ADV, SREL.W - LSM 3.5 SP3 Basic Online

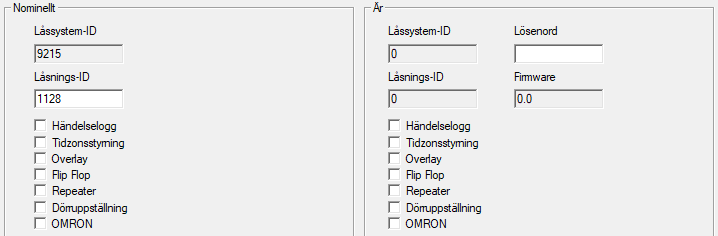

Den här registerfliken Konfiguration/data är uppdelad på två sidor:

På vänster sida visas låsets nominella status (Nominellt) – alltså den status som konfigurerats i LSM Software och som man vill att låset ska ha.
På höger sida visas låsets aktuella status (Är) – alltså den status som senast programmerats.

Följande egenskaper kan aktiveras beroende på typen av lås:

Händelslelogg	Endast möjligt för låsenheter med .ZK. De sista 1 024 transponderaktiveringarna sparas med datum och tid.
Tidzonsstyrning	Ett tidzonsschema laddas upp och transpondrarna ges tillträde eller spärras i enlighet med deras respektive tidszonsgrupp.
Overlay	Ersättningstranspondrar kan skriva över sina ursprungstranspondrar. När ersättningstranspondern aktiveras för första gången spärras ursprungstranspondern.
Flip Flop	Pulsläget (standardinställning) slås från och pulstiden spelar inte längre någon roll. När FlipFlop-läget är aktivt växlar smartreläet sin status från TILL till FRÅN och tvärtom varje gång en transponder aktiveras. Det här läget rekommenderas för till- eller frånslagning av belysning, maskiner och dylikt. Vid denna typ av installation ska du om tillämpligt kontrollera att alla nätdelar och dörröppnare lämpar sig för drift med konstantström.
Repeater	Smartreläet tar emot en transpondersignal och skickar vidare den i förstärkt form. I denna funktion kan smartreläet användas för att överbrygga större sträckor för trådlös överföring. Avståndet till ett annat smartrelä kan vara upp till två meter.
Dörruppställning	Stöds med: SREL.ADV (G1) SREL2.G2 med .ZK från firmware 3.x och senare Stängningscylinder 3061 med .ZK från firmware 2.4 och senare Hänglås Digital Cylinder AX Padlock AX SmartHandle AX När tidsomkopplingen är aktiverad måste man ha laddat upp ett tidszonsschema som möjliggör en allmän aktivering av smartreläet under de markerade tiderna (i grupp 5). Under dagen till exempel, kan alla öppna dörren fritt och på natten kan den endast öppnas med transponder. Vid denna typ av installation ska du om tillämpligt kontrollera att alla nätdelar och dörröppnare lämpar sig för drift med konstantström.
OMRON	Endast för SREL.ADV. Många passerkontrolls- och tidsregistreringssystem har seriella gränssnitt för anslutning av kortläsare. Till dessa gränssnitt kan även ett smartrelä anslutas. Därmed kan SimonsVoss-transpondrar användas också i främmande system. Om du önskar att smartreläet överför transponderdata till ett externt system och skickar ett fjärröppningskommando från smartreläet till en cylinder vid aktivering genom det externa systemet, ska detta alternativ väljas både på smartreläet och på cylindern. Typen av externt system ställs in under Grånssnitt. Klicka på knappen Utökad konfiguration.

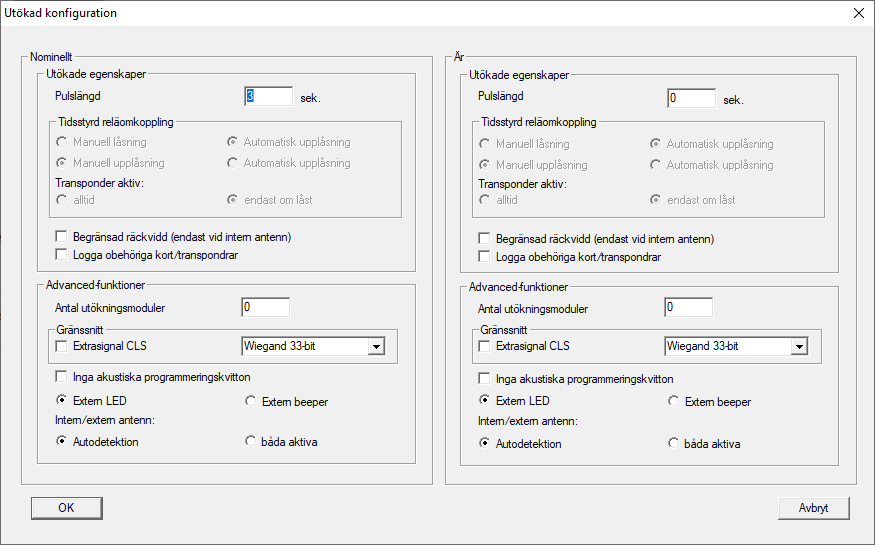

Under Utökad konfiguration kan man precisera vissa inställningar:

Pulslängd	Här anges värdet för kopplingsimpulsens pulslängd i sekunder. Värdet kan ligga mellan 0,1 och 25,5 sekunder. Om du till exempel anger 3 sekunder aktiveras en dörröppnare i 3 sekunder innan den spärras igen.
Begränsad räck vidd	Om detta alternativ väljs begränsas läsräckvidden mellan transponder och smartrelä från 1,5 m till ca 0,4 m. Detta alternativ kan användas till exempel om flera smartreläer befinner sig i varandras omedelbara närhet och enskilda transpondrar har behörighet till flera smartreläer.
Logga obehöriga kort/transpondrar	Endast för SREL.ZK och SREL.ADV: Normalt loggas endast tillträden med behöriga transpondrar. Om man även vill logga försök att öppna dörren med obehöriga transpondrar ska man markera detta alternativ.
Antal utökningsmoduler	Här anges antalet externa moduler som är anslutna till smartreläet. Modulerna ansluts till klämmorna RS-485 C OM, RS-485 A och RS-485 B.
Grånssnitt	Endast för SREL.ADV: Här kan du ställa in den typ av kortläsare som smartreläet ska simulera för användning som seriellt gränssnitt. Följande alternativ är tillgängliga: Wiegand 33 bit Wiegand 26 bit Primion Siemens Kaba Benzing Gantner Legic Isgus
Inga akustika programmeringskvitton	Endast för SREL.ADV: Om man inte vill att systemet avger akustiska programmeringskvitteringar via en ansluten buzzer/beeper när smartreläet programmeras, ska detta fält markeras.
Extern LED/Extern beeper	Endast för SREL.ADV: Här anges vilka externa enheter som är anslutna. Om en extern lysdiod är ansluten och smartreläet arbetar i FlipFlop-läget avger smartreläet en kontinuerlig signal i tillkopplat läge. Om en beeper är ansluten kvitteras däremot endast varje statusväxling med en kort ljudsignal.
Autodetektion/båda aktivera	Endast för SREL.ADV Autodetektion Om en extern antenn är ansluten används endast denna. Smartreläet slår i så fall från den interna antennen. Om ingen extern antenn är ansluten (standard) arbetar smartreläet endast med den interna antennen. båda aktivera Smartreläet kan utvärdera aktiveringar från transpondrar på båda antennerna.
