Test de fonctionnement - Cylindre de fermeture (Z4) DoorMonitoring

Lors du test de fonctionnement, toute la chaîne de communication des capteurs au LSM est testée

Les tests suivants doivent être effectués

  1. Le plan de fermeture est ouvert
  2. Le cylindre DM est intégré au réseau SimonsVoss (WaveNet)
  3. Le statut DoorMonitoring est affiché dans le plan de fermeture
    - ou -
  4. Les propriétés du registre du cylindre « Statut DoorMonitoring » sont ouvertes
  5. Chacun des résultats du test peut être vérifié dans le LSM
  1. Ouverture de la porte
  2. Fermeture de la porte
  3. Tourner l'entraîneur d'un tour » fermer. Répétez le processus en fonction de la vitesse de rotation de la serrure jusqu'à ce que le pêne soit complètement sorti
  4. Tourner l'entraîneur d'un tour » déverrouiller. Répétez le processus en fonction de la vitesse de rotation de la serrure jusqu'à ce que le pêne soit complètement rentré
  5. Ouverture de la porte
  6. Laissez la porte ouverte jusqu'à ce que le message « porte ouverte trop longtemps » s'affiche

Outil de calibrage

Ce test hors ligne du cylindre a lieu via un outil de calibrage séparé et est approprié lorsque le cylindre DoorMonitoring est installé ou utilisé hors ligne ou s'il fait partie de la recherche d'erreur lorsque les états du test en ligne ne sont pas ou pas correctement affichés.

Nous recommandons l'outil de calibrage lorsque

  • Le cylindre DoorMonitoring n'est pas en réseau. Dans ce cas, vous pouvez vérifier les changements d'état avec l'outil
  • Le cylindre DoorMonitoring sera mis en place par une seule personne. Dans ce cas, les changements d'état ne peuvent être vérifiés directement dans le LSM
  • Pour le diagnostic, la fonction du cylindre DoorMonitoring doit être vérifiée

L'outil de calibrage est installé sur un ordinateur mobile externe et est basé sur le LSM mobile. Un appareil de programmation relié à l'ordinateur est requis.

Installation de l'outil de calibrage

Installez l'outil de calibrage sur un ordinateur mobile afin que la vérification du cylindre puisse avoir lieu sur la porte

Insérez le CD du logiciel LSM et démarrez l'installation (DMCalibrate_3_x_xx.exe)

Suivez les instructions de l'assistant d'installation

Exporter la configuration

  1. Un cylindre DoorMonitoring a été créé et programmé dans le plan de fermeture
  2. L'outil de calibrage est installé sur un ordinateur mobile externe
  3. Un appareil de programmation SmartCD.G2 est connecté
  1. Démarrer le logiciel « DM Calibrate »
  2. Les données de configuration du cylindre DoorMonitoring seront exportées de manière analogue vers le LSM

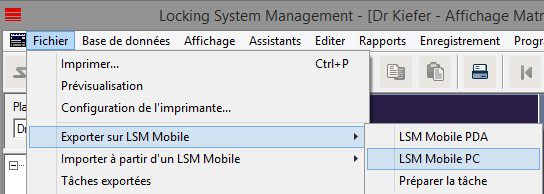

  4. Dans le Menu cliquez sur « Fichier »

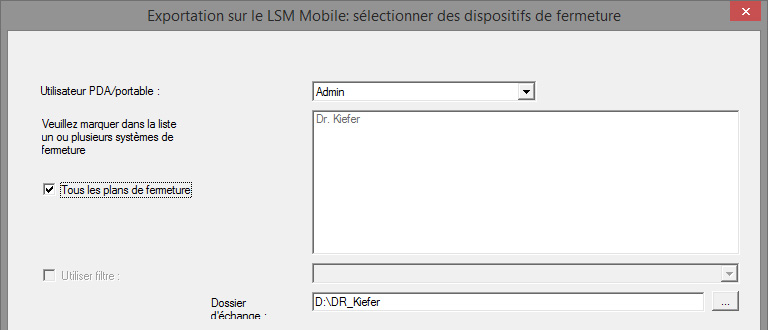

  5. Choisissez « Exportation vers LSM Mobile » -> « LSM Mobile PC »
  7. Choisissez l'installation de fermeture
  8. Entrez le dossier dans lequel les données de programmation doivent être sauvegardées

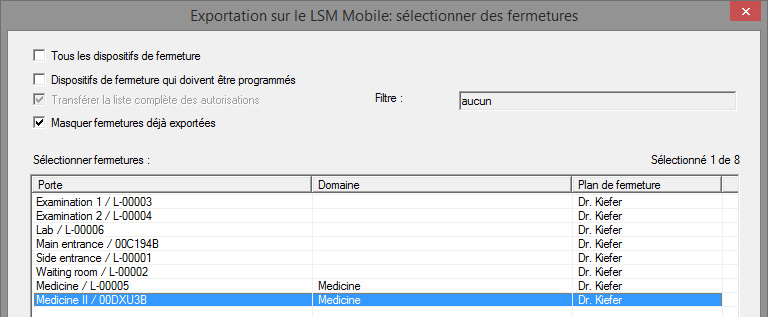

  10. Sélectionnez les fermetures qui doivent être exportées

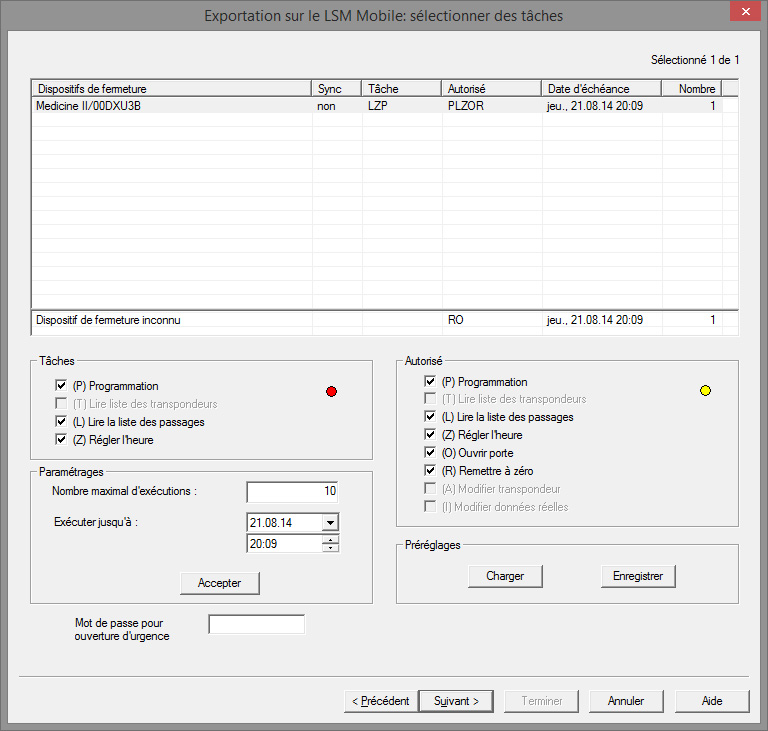

  12. Sélectionnez les actions autorisées et les tâches
  13. Sélectionnez les fermetures et augmentez le « nombre maximal d'exécutions » Les valeurs 1-10 sont possibles
  14. Suivez les étapes suivantes
  15. Lorsque les tâches sont sauvegardées, copiez-les sur l'ordinateur mobile
  16. Connectez le SmartCD à l'ordinateur mobile
  17. Démarrez le programme « DM Calibrate » sur l'ordinateur mobile

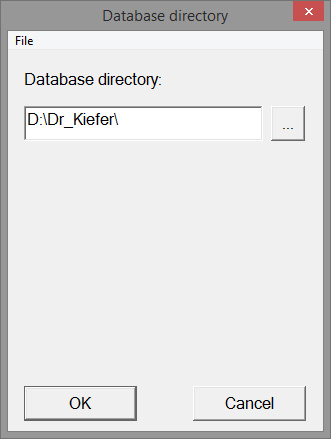

  19. Choisissez le dossier contenant les tâches de programmation

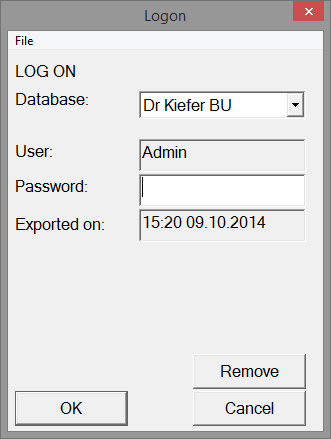

  21. Inscrivez-vous avec le mot de passe de la base de données

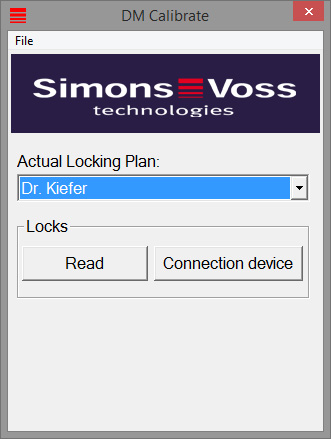

  23. Cliquez sur [Appareil de connexion]

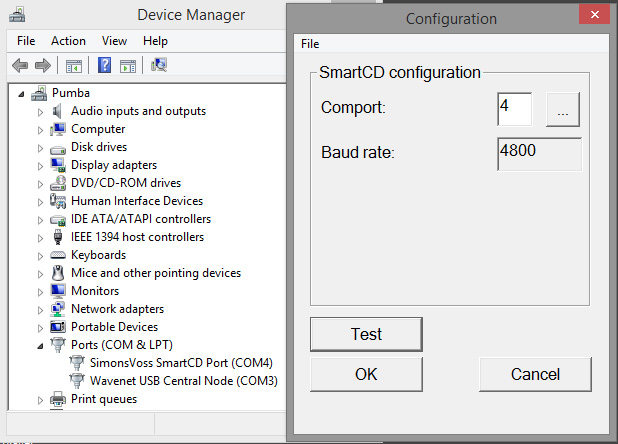

  25. Entrez le port COM
  27. Cliquez sur [Lire]

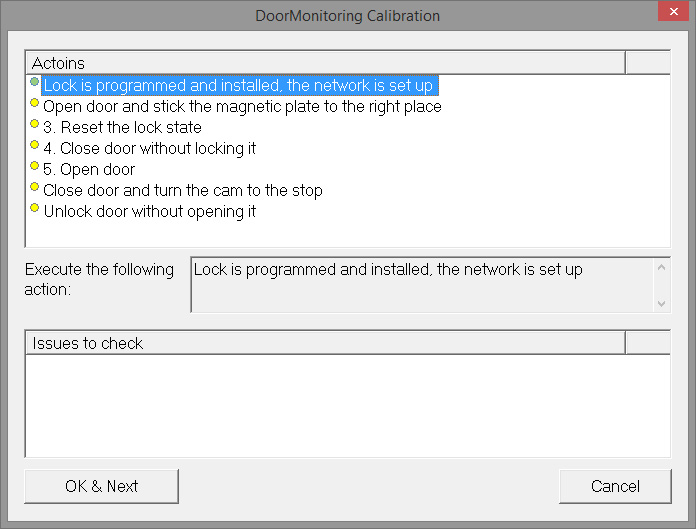

  28. Le Menu contenant les étapes nécessaires au calibrage apparaît
  30. Suivez les instructions et confirmez avec [OK & Continuer]
  32. Lorsque toutes les actions ont été effectuées, fermez le calibrage DoorMonitoring
  33. Copier les données sur l'ordinateur sur lequel le plan de fermeture se trouve
  34. Importez les tâches via le fichier » Importation depuis LSM Mobile » LSM Mobile PC

Tâches de calibrage

Sept étapes sont prévues pour le calibrage

Étapes à effectuer

Explication

1. La fermeture est programmée et montée. Le réseau est créé

Confirmez que ces tâches ont été effectuées. Le réseau n'est pas forcément nécessaire lorsque le cylindre est utilisé hors ligne.

2. Ouvrir la porte et coller les bandes magnétiques au bon endroit

Confirmer après les plaques magnétiques ait été placée contre la gâche en face de la vis de maintien. la vis de fixation. Coller tout d'abord légèrement la plaque, de sorte qu'elle puisse être déplacée si nécessaire

3. Fermer la porte sans la verrouiller

Effectuer l'étape et confirmer. Le cylindre sera lu après confirmation

4. Ouvrir la porte

Ouvrir la porte. Le cylindre sera lu après confirmation

5. La position du pêne de la fermeture sera initialisée

Confirmer. Le cylindre sera lu et initialisé après confirmation

6. Fermer la porte jusqu'à ce qu'elle s'enclenche

Verrouiller la porte. Après confirmation, le cylindre sera lu et le nombre de tour de l'entraîneur nécessaires au verrouillage sera déterminé. Il sera demandé à l'utilisateur de confirmer le nombre de tours

7. Déverrouiller la porte sans l'ouvrir

Déverrouiller la porte. Le cylindre sera lu après confirmation

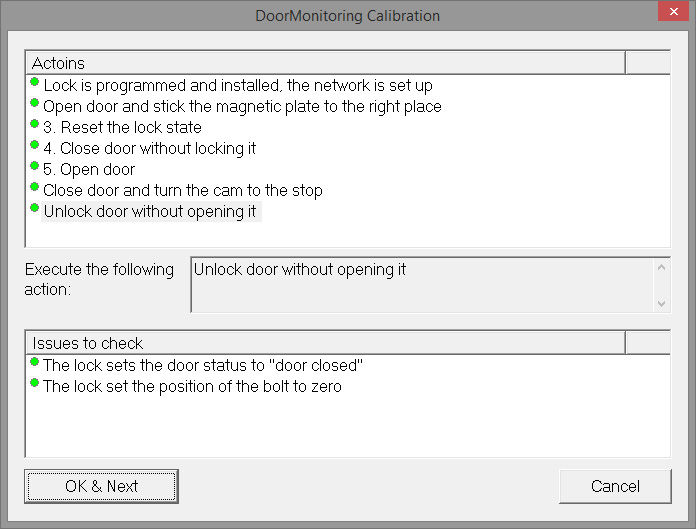

Un feu situé à côté de chacune des étapes affiche le statut :

  • Jaune : étape non effectuée
  • Vert : étape effectuée et réponse active
  • Rouge : erreur. Soit l'étape n'a pas été effectuée, soit une erreur a été constatée

NOTE

notice

Remarque cylindre anti-panique : Le cylindre DM.AP2 ne dispose d'aucune fonction de surveillance de l'entraîneur. C'est pourquoi les étapes 1 à 4 doivent être effectuées pour le cylindre DM.AP2. Les autres étapes doivent être ignorées. Appuyer sur [OK & Continuer] et ignorer les commentaires.

Vérifier la position de l'aimant

Si la porte est fermée, mais que l'outil de calibrage ne reconnaît pas la porte en tant que fermée (étape 3), la position de la plaque magnétique doit alors être examinée ou le nombre de plaques magnétiques doit être augmenté.

L'étape 4 doit également être effectuée lorsque la porte est entrebâillée. Si la porte entrebâillée est détectée comme fermée après l'étape 4, le champ magnétique est alors trop fort.

Déplacer la plaque magnétique vers le milieu du dormant ou diminuer la taille de la plaque
