Montage - SmartBridge

Het apparaat kan horizontaal en verticaal gemonteerd worden. U kunt de horizontale montage eenvoudig en veilig uitvoeren met de geïntegreerde bevestigingsgaten. Let op de stralingskenmerken van de interne antenne (zie Antenne) en richt het instrument dienovereenkomstig uit.

LET OP

Nadelige effecten op de ontvangst door storingsbronnen

Dit apparaat communiceert draadloos. Draadloze communicatie kan nadelig beïnvloed worden of uitvallen door metalen oppervlakken en storingsbronnen.

  1. Monteer het apparaat niet op een metalen oppervlak.
  2. Houd het apparaat buiten bereik van elektrische en magnetische storingsbronnen.

Onbevoegde toegang

Wanneer de elektrische contacten in het apparaat door onbevoegden worden kortgesloten, kunnen er ongewenste reacties plaatsvinden.

  1. Monteer het apparaat in een omgeving die is beschermd tegen onbevoegde toegang.

Functiestoringen door weersinvloeden

Dit apparaat is niet beschermd tegen spatwater en andere weersinvloeden.

  1. Monteer het apparaat in een omgeving die is beschermd tegen weersinvloeden.
  1. Druk het deksel van de behuizing zoals weergegeven in en neem het dan weg.
  3. Houd de bodemplaat op de gewenste plaats en teken de boorgaten af.
  5. Boor de benodigde gaten met een geschikte boor.

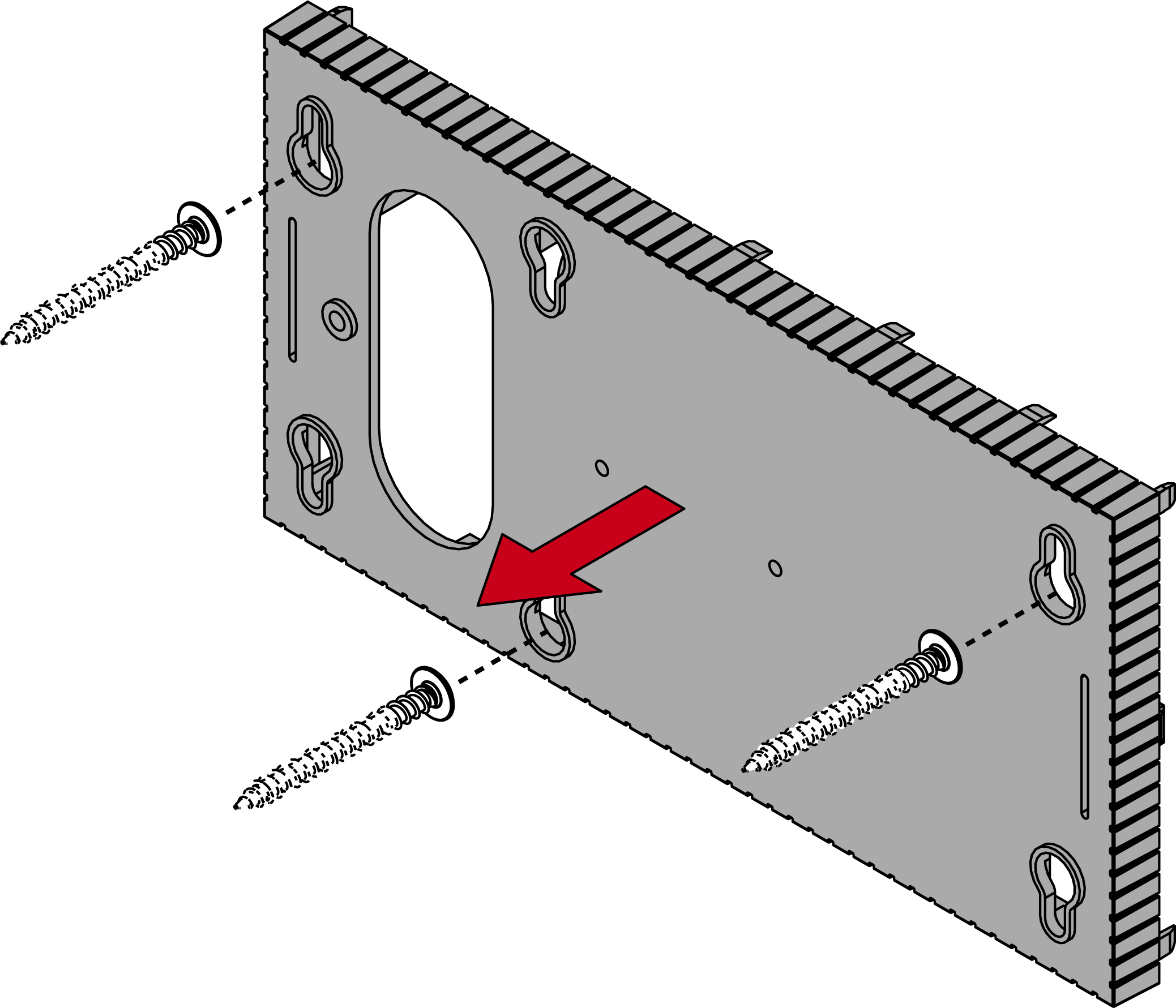

  6. Gebruik geschikte pluggen en schroef de schroeven voor de bodemplaat erin.
  7. Plaats de bodemplaat zo dat de schroefkoppen door de uitsparingen worden geleid.

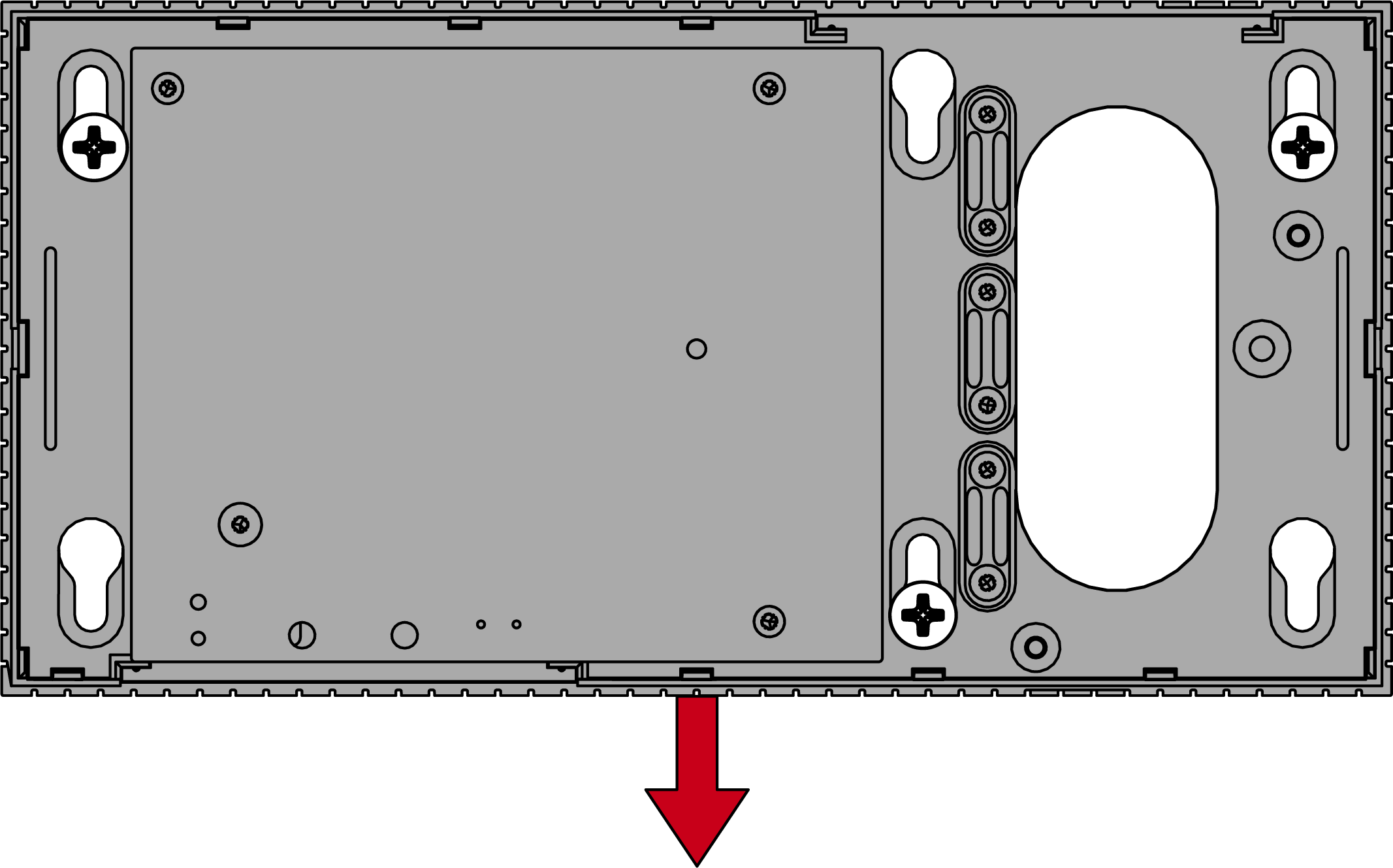

  9. Verschuif de bodemplaat zodanig dat de schroefkoppen over de groeven worden geschoven.

  11. VOORZICHTIG

    caution

    Extra bevestiging voor plafondmontage

    Het apparaat kan van het plafond vallen.

    1. Draai de schroeven vast nadat je de bodemplaat erop hebt geschoven.
  12. Doe het deksel weer terug op de bodemplaat.
  1. Montage voltooid.

Leidingstoevoer

U kunt de leidingen zowel op (opbouw) als onder het stucwerk (inbouw) leggen.

  • Als u de leidingen onder het stucwerk aanbrengt, gebruik dan de in de bodemplaat geïntegreerde opening.
  • Wanneer u de leidingen op het stucwerk aanbrengt, moet u de behuizing aanpassen.
  1. Stroomvoorziening losgekoppeld.
  1. Druk het geribbelde gedeelte aan de zijkant naar binnen en neem het deksel van de behuizing.
  3. Controleer de vereiste breedte van de opening van de behuizing. De hoogte van de opening bedraagt ca. 7 mm. Elke verwijderde rib verbreedt de opening met 4 mm.
  4. Kies een plek waar u de ribben wilt verwijderen.

  5. LET OP

    Geen nauwkeurige pasvorm door verwijderde clips

    Het deksel van de behuizing wordt door clips op de ribben geplaatst en vastgehouden. Wanneer u deze clips afzaagt of afbreekt, heeft het deksel van de behuizing op dit punt geen houvast meer.

    1. Verwijder dus geen ribben waarboven zich een clip bevindt.
    2. Beschadig tijdens het zagen geen clips.
  6. Zaag de ribben met een geschikte zaag aan beide uiteinden van de gewenste opening door tot aan de bodemplaat.
  7. Buig de ribben binnen het bereik van de gewenste opening heen en weer totdat ze afbreken.
  1. De behuizing is voorbereid voor opbouwmontage.
