Valutazione degli input del controller - Smart.Surveil

Gli ingressi digitali sul controller del sistema SREL3 ADV possono essere trasferiti all’LSM e qui avviare azioni.

Creazione evento

Se si desidera valutare un imput attraverso l’LSM o SmartSurveil (vedi SmartSurveil), è necessario prima creare l’input corrispondente nell’LSM come evento. Solo allora le modifiche all’input sono depositate anche nella banca dati LSM.

  1. LSM aperto.
  2. Sistema SREL3 ADV creato nella matrice.
  1. Tramite Rete selezionare la voce Gestione eventi.
  2. Si apre la finestra Manager eventi rete.
  3. Fare clic sul pulsante Nuovo.

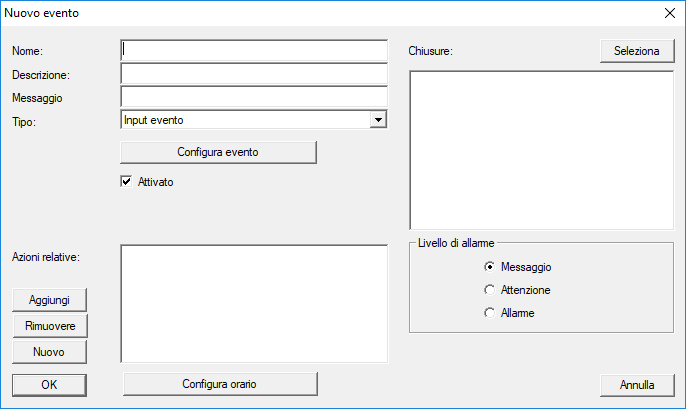

  4. Si apre la finestra Nuovo evento.
  6. Inserire un nome per l’evento.
  7. Opzionalmente, inserire una descrizione per l’evento.
  8. Opzionalmente, inserire un messaggio.
  9. Aprire il menù a tendina Tipo.
  10. Selezionare la voce Input evento.
  12. Fare clic sul pulsante Configura evento.

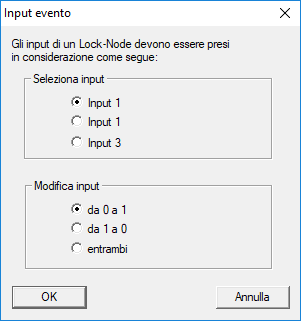

  13. Si apre la finestra Input evento.
  15. Nel settore Seleziona input selezionare gli input desiderati.
  16. Nel settore Modifica input selezionare la modifica dello stato che deve avviare l’evento.
  17. Fare clic sul pulsante OK.
  18. Fare clic sul pulsante Seleziona, per associare l’evento alla chiusura.
  19. Si apre la finestra Gestione.
  20. Contrassegnare una o più chiusure.
  21. Fare clic sul pulsante ← Aggiungi.
  22. Fare clic sul pulsante OK.
  23. La finestra si chiude.
  24. La chiusura è associata all’evento.
  25. Se si vuole definire un’azione, è possibile associare un’azione con il pulsante Nuovo o Aggiungi.
  26. Fare clic sul pulsante OK.
  27. La finestra si chiude.
  28. Evento visualizzato nel settore Eventi.
  29. Fare clic sul pulsante Esci.
  30. La finestra si chiude.
  1. L’imput è creato come evento e fa scattare un’azione a seconda dell’impostazione.
