Les entrées numériques du contrôleur du système SREL3-ADV peuvent être transférées au LSM et y déclencher des actions.

Créer un évènement

Si vous souhaitez analyser un input via le LSM ou SmartSurveil (voir SmartSurveil), vous devez alors préalablement créer un évènement en tant qu’input dans le LSM. Ce n'est qu’après que les modifications apportées à l’input seront également enregistrées dans la base de données LSM.

  1. LSM ouvert.
  2. Système SREL3-ADV créé dans la matrice.
  1. Via Réseau, sélectionnez l’entrée Gestionnaire événements.
  2. La fenêtre Gestionnaire évnts. réseau s’ouvre.
  3. Cliquez sur le bouton Nouveau.

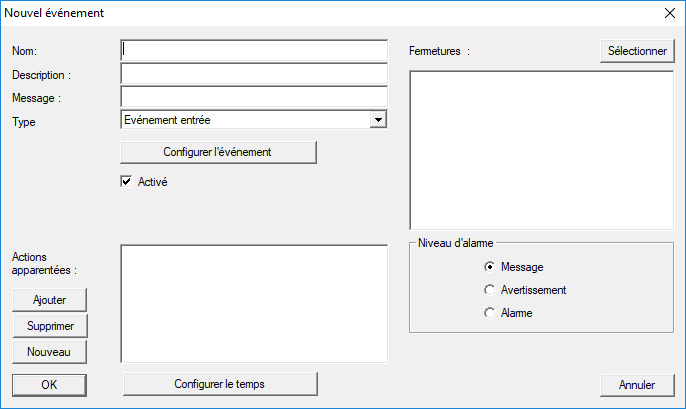

  4. La fenêtre Nouvel événement s’ouvre.
  6. Saisissez un nom pour l’évènement.
  7. Saisissez une description pour l’évènement (en option).
  8. Saisissez un message (en option).
  9. Ouvrez le menu déroulant Type.
  10. Sélectionnez l’entrée Evénement entrée.
  12. Cliquez sur le bouton Configurer l'évenement.

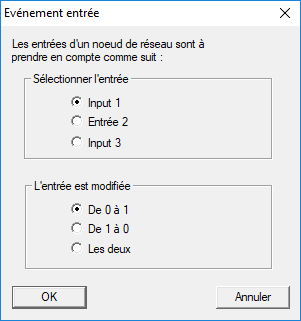

  13. La fenêtre Evénement entrée s’ouvre.
  15. Dans la zone Séléctionner l'entrée, sélectionnez l’input souhaité.
  16. Dans la zone L'entrée est modifiée, sélectionnez la modification d’état qui doit déclencher l’évènement.
  17. Cliquez sur le bouton OK.
  18. Cliquez sur le bouton Sélectionner afin d’attribuer l’évènement à une fermeture.
  19. La fenêtre Administration s’ouvre.
  20. Marquez une ou plusieurs fermeture(s).
  21. Cliquez sur le bouton ← Ajouter.
  22. Cliquez sur le bouton OK.
  23. La fenêtre se ferme.
  24. La fermeture est affectée à l’évènement.
  25. Lorsque vous souhaitez créer une action, vous pouvez affecter une action avec le bouton Nouveau ou Ajouter.
  26. Cliquez sur le bouton OK.
  27. La fenêtre se ferme.
  28. L’évènement sera affichée dans la zone Evénements.
  29. Cliquez sur le bouton Quitter.
  30. La fenêtre se ferme.
  1. L’input est créé en tant qu’évènement et déclenche une action en fonction des paramètres.
