De digitale indgange i controlleren for SREL3-ADV-systemet kan videresendes til LSM og udløse handlinger der.

Oprette hændelse

Hvis man vil vurdere en input i LSM eller gennem SmartSurveil (se SmartSurveil) , skal man først anlægge den tilsvarende Input i LSM som hændelse. Først derefter bliver ændringerne gemt i LSM-databasen også.

  1. LSM åbnet.
  2. SREL3-ADV-systemet anlagt i matrix.
  1. Vælg via Netværk posten Hændelseslog.
  2. Vinduet Netværkshændelseslog åbnes.
  3. Klik på ikonet Ny.

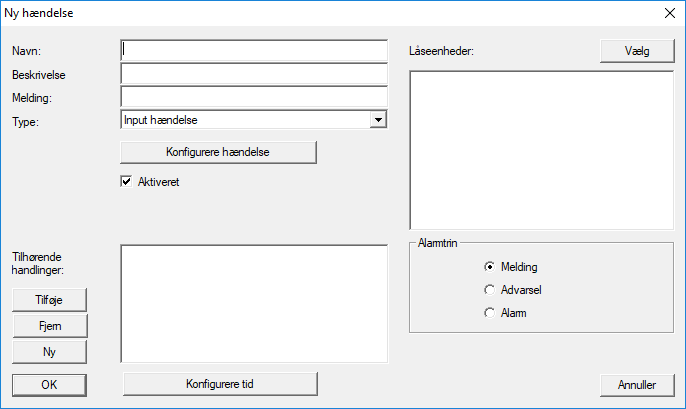

  4. Vinduet Ny hændelse åbnes.
  6. Indtast et navn til eventen.
  7. Indtast eventuelt en beskrivelse af eventen.
  8. Indtast eventuelt en melding.
  9. Åbn dropdown-menuen Type.
  10. Vælg posten Input hændelse .
  12. Klik på ikonet Konfigurere hændelse.

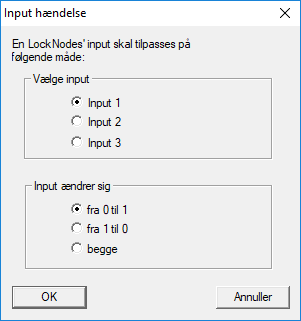

  13. Vinduet Input hændelse åbnes.
  15. Vælg i området Vælge input den ønskede input.
  16. Vælg i området Input andrer sig den tilstandsændring, som hændelsen skal udløse.
  17. Klik på ikonet OK.
  18. Klik på fanen Vælg, for at tildele en lukning til en hændelse.
  19. Vinduet Administration åbnes.
  20. Marker en eller flere lukninger.
  21. Klik på ikonet ← Tilføj.
  22. Klik på ikonet OK.
  23. Vinduet lukkes.
  24. Lukningen er tilknyttet til hændelsen.
  25. Hvis en handling skal bestemmes, kan man tilknytte en handling med fanen Ny eller Tilføje .
  26. Klik på ikonet OK.
  27. Vinduet lukkes.
  28. Hændelse vises i området Hændelser .
  29. Klik på ikonet Afslut.
  30. Vinduet lukkes.
  1. Input er anlagt som hændelse og udløser en handling, alt efter indstilling.
