Montering - SmartHandle AX Advanced

Der kan anvendes følgende fastgørelsesvarianter:

Fastgørelse	Monteringsvariant	Anvendte borehuller	Beskrivelse

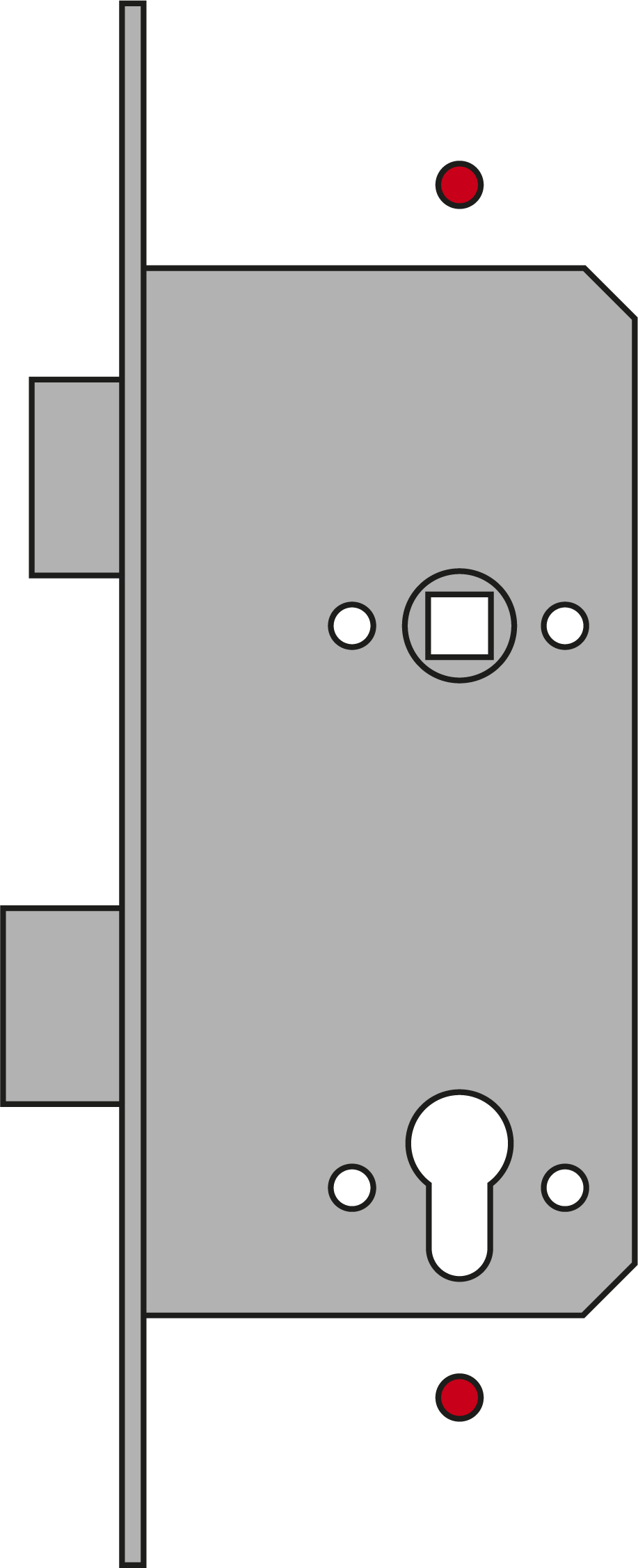

Montering af skilt	N1 - Langskilt (LS)		Du monterer SmartHandle AX Advanced på en adapterplade. Den skrues fast på indersiden gennem huller i indstikslåsen og i døren.
Montering af skilt	N1 - Kortskilt (KS)
Sikkerhedsbeslag	M1 - Sikkerhedsbeslag (ES)

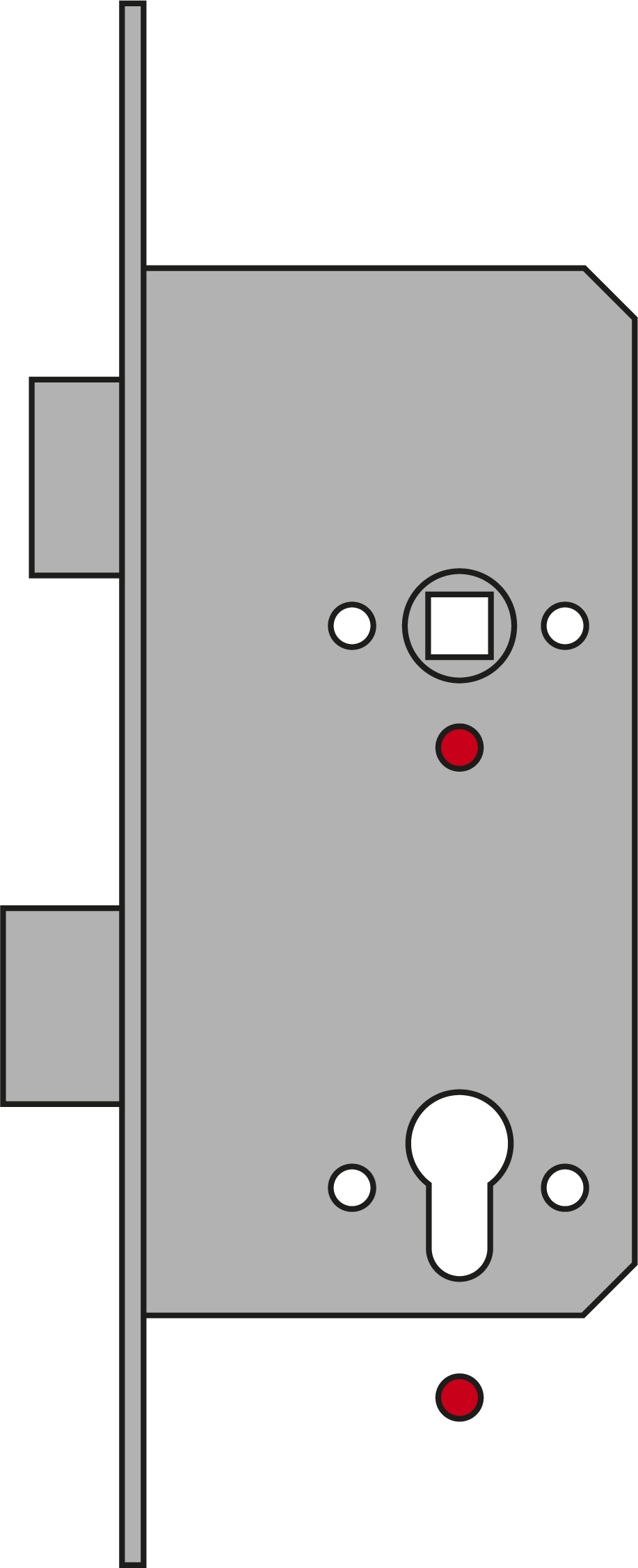

Traditionel montering	N2 - Montering på langskilte (FR195/ SH3062 traditionel montering)	Det midterste hul er valgfrit (anbefales).
Traditionel montering	N3 - Montering på langskilte (105/145)

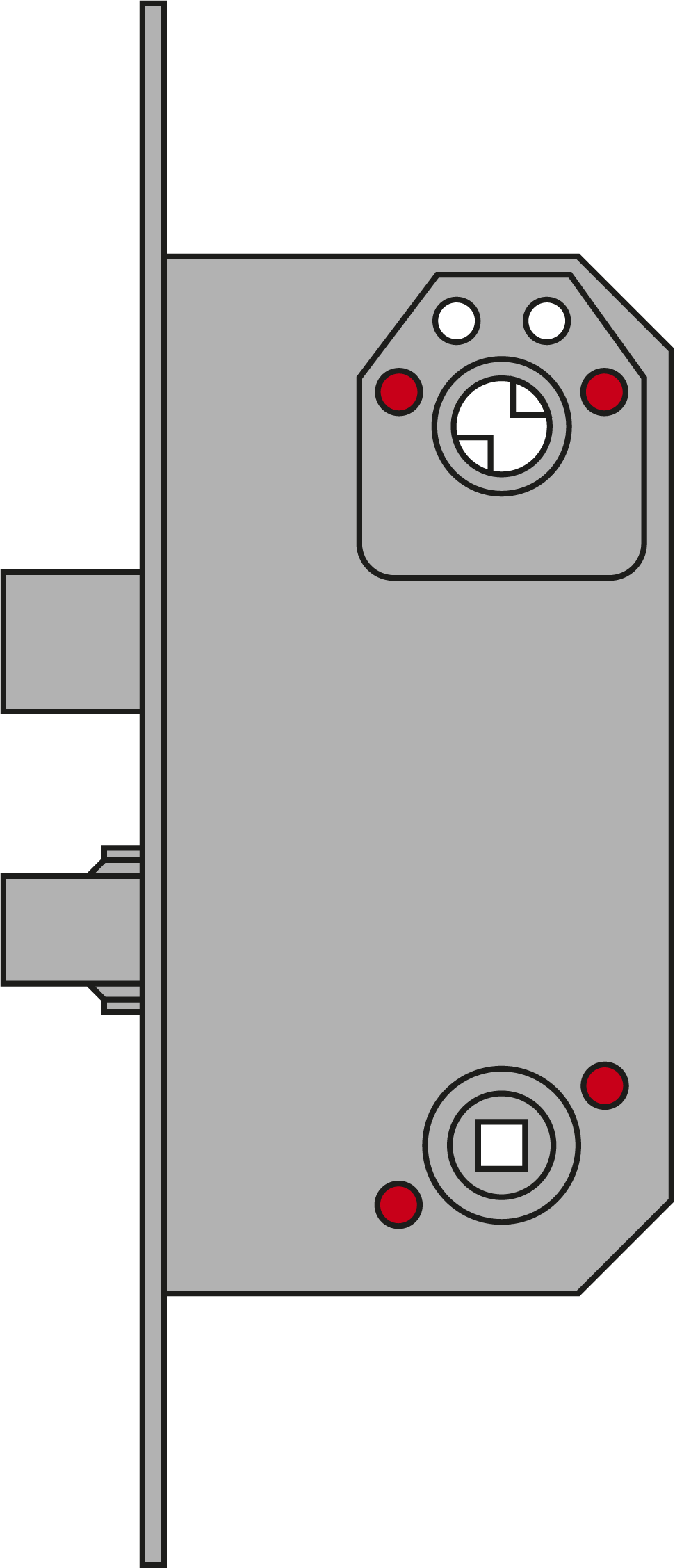

Panikbeslag	A4 - Panik med smalt cover med skilt / uden skilt
	A4 - Panik med bredt cover og skilt / uden skilt
	A4 - Panik med bredt cover og rund roset
	A4 - Panik med smalt cover og oval roset		Du monterer SmartHandle AX Advanced på en adapterplade. Den skrues fast dels gennem huller i indstikslåsen og dels med blindnittemøtrikker.

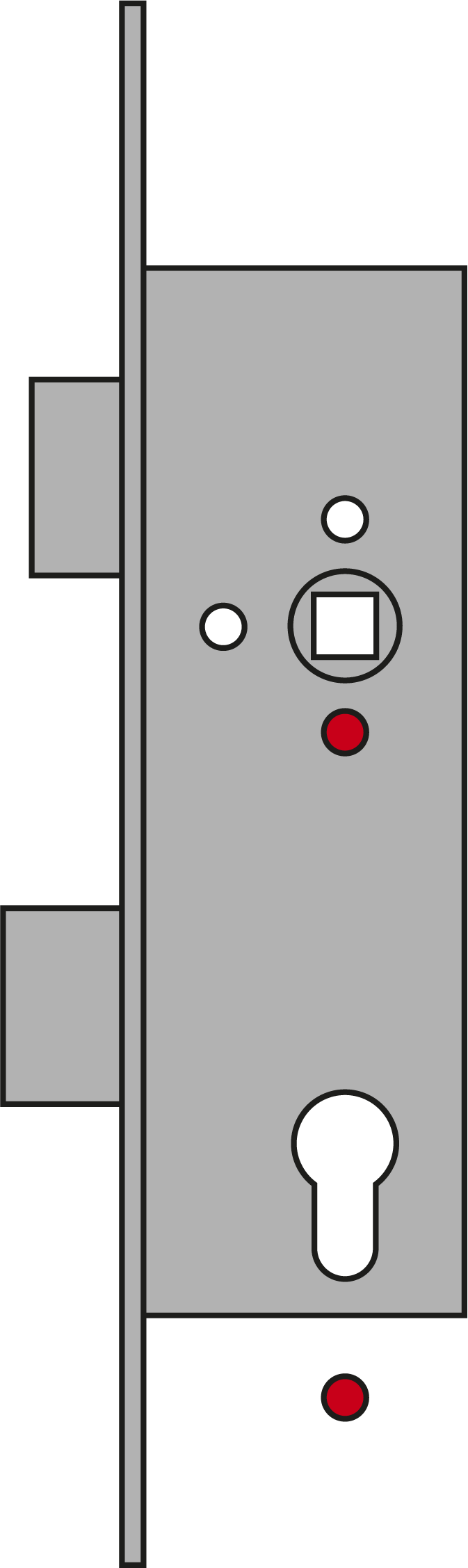

Rosetmontering	L1 - Montering på runde rosetter		Du monterer SmartHandle AX Advanced på en adapterplade. Den skrues kun fast på indersiden gennem huller i indstikslåsen.

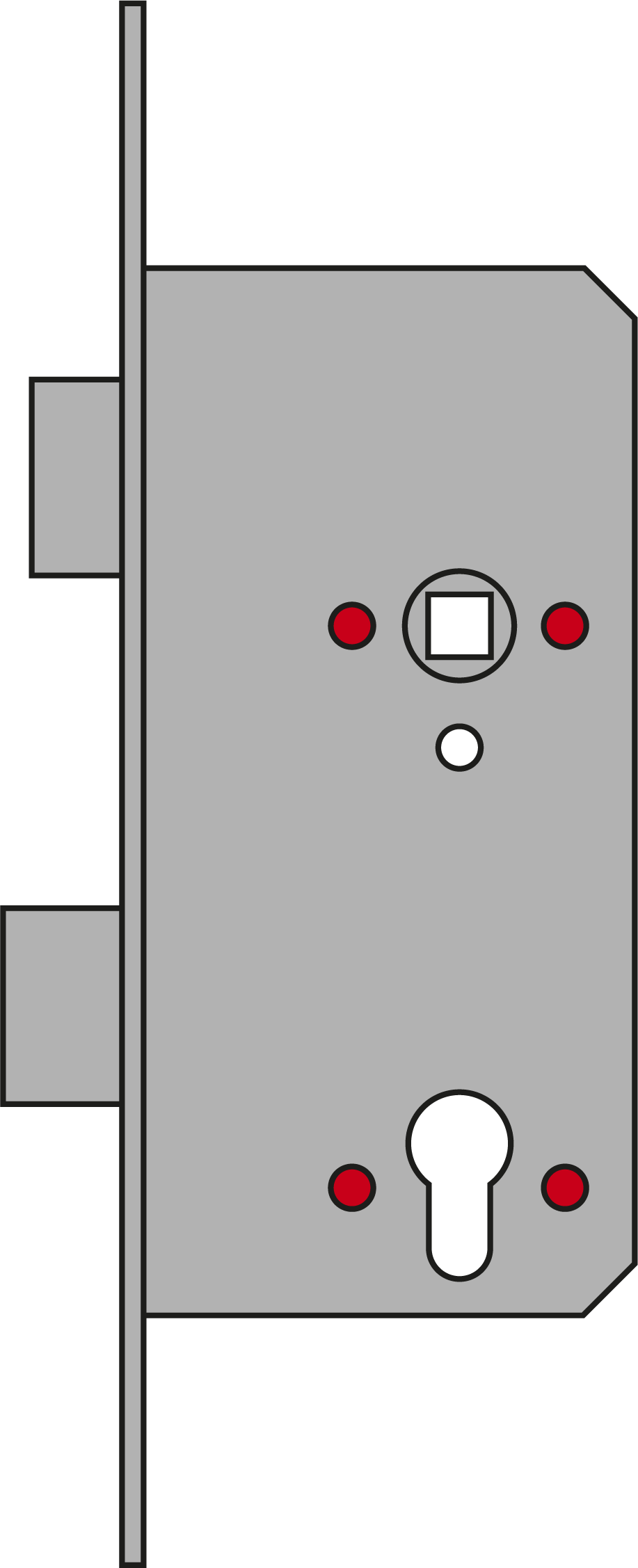

	P1 - Scandinavian Oval
	P1 - Dobbeltsidet læsning Scandinavian Oval (SO-DS)

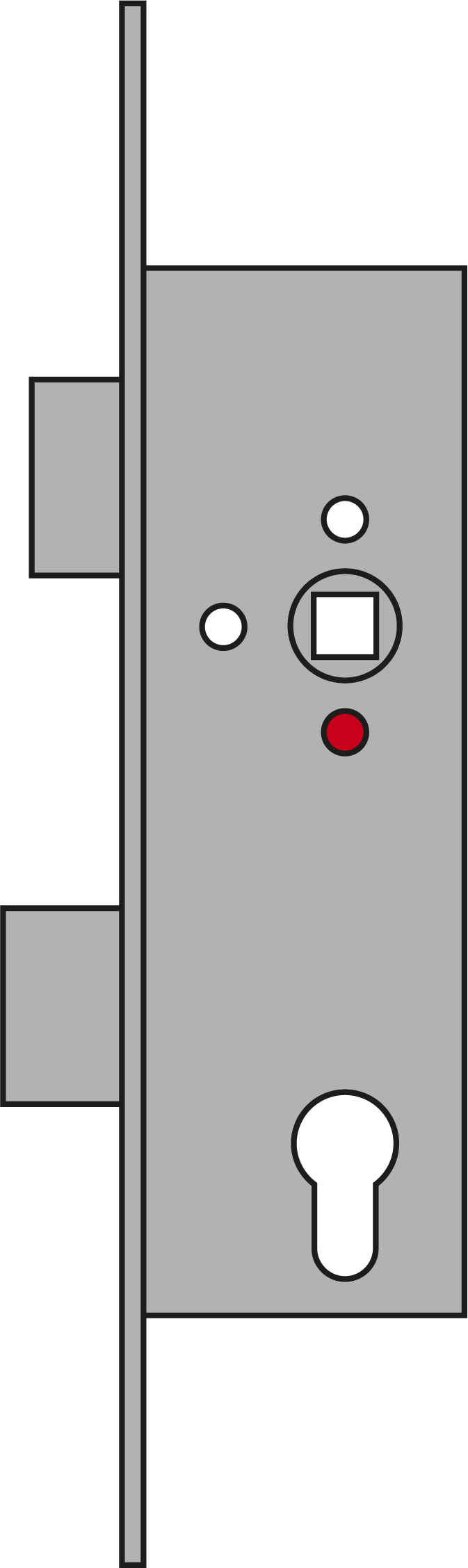

Rørrammemontering	K1 - Montering på ovale rosetter	Der bores ikke helt igennem døren.	Du monterer SmartHandle AX Advanced på en adapterplade. Den skrues fast på rørrammedøren med blindnittemøtrikker.
Rørrammemontering	K1 - dobbeltsidet læsning (.DS)	Der bores ikke helt igennem døren.
