Montering af beslaget - SmartHandle AX Advanced
- Døren er forboret.
- PH2-skruetrækker til rådighed.
- TX15-skruetrækker til rådighed.
- Måleapparat til kalibre er tilgængeligt.
- For ikke-MO: Indsæt blindcylinderen.
BEMÆRK
Før blindcylinderen med skruetrækker i hullet
Især ved tykke døre er det svært at placere blindecylinderen korrekt.
- Sæt en skruetrækker ind i hullet i blindcylinderen.
- Placer blindcylinderen ved hjælp af skruetrækkeren.
- For ikke-MO: Skru blindcylinderen fast (PH2, moment: 1,1 Nm).
- For kortskilt: Sæt holderskiven ind i den lille fastgørelsesplade.
- Sæt tyllemøtrikkerne i den lille fastgørelsesplade (langskilt: midte/top, kortskilt: midte/bund).
- For 7 mm firkant: Placer adapterskoen i modulholderens firkantede hul.
- Sæt modulholderen ind i fastgørelsespladen.
- Skub modulholderen opad.
- Modulholderen klikker på plads.
- Skru modulholderen fast til fastgørelsespladen med 12 mm skruer (PH2, drejningsmoment 3,0 Nm).
- Mål firkantens samlede længde.
- Bestem firkantens inderside (firkantens ende til midten af den første rille = 26 mm).
- Bestem O-ringens placering med tabellen.
Område
Dørtykkelse (mm)
Firkantens længde (mm)
Ringens position
S
37 - <42
94
3
S
37 - <42
104
5
S
42 - <47
94
2
S
42 - <47
104
4
S
47 - <52
94
1
S
47 - <52
104
3
S
52 - <57
104
2
S
57 - 59
104
1
M
57 - <62
114
3
M
57 - <62
124
5
M
62 - <67
114
2
M
62 - <67
124
4
M
67 - <72
114
1
M
67 - <72
124
3
M
72 - <77
124
2
M
77 - 79
124
1
L
77 - <82
134
3
L
77 - <82
144
5
L
82 - <87
134
2
L
82 - <87
144
4
L
87 - <92
134
1
L
87 - <92
144
3
L
92 - <97
144
2
L
97 - 99
144
1
XL
97 - 182
O-ringen er 30-35 mm fra den afsavede ende af firkanten.
- Til 8,5 mm og 10 mm firkant: Skub adaptertyllen ind i midten af firkanten. Lav en fordybning i adaptertyllen med en hammer og en kørner for at forhindre, at den glider.
- Stik ydersiden af firkanten ind i beslaget.
- Mål dørens tykkelse.
Område
Dørtykkelse (mm)
Fastskruning
S
37 - <42
M5×30
S
42 - <50
M5×35
S
50 - 59
M5×45
M
57 - <69
M5×50
M
69 - 79
M5×60
L
77 - <89
M5×70
L
89 - 99
M5×80
X
97 - 182
M5 X
- Bestem de nødvendige skruer ud fra den målte dørtykkelse.
- Stik modulholderen med fastgørelsespladen ind i dørens yderside.
- For kortskilt: Sæt holderskiven i den store fastgørelsesplade.
- Til X: Sæt skruerne gennem den større fastgørelsesplade og skru dem sammen med gevindmuffen og gevindstangen.
- Placér fastgørelsespladen på indersiden og monteringsskiven på firkanten.
- Skru den store fastgørelsesplade fast på modulholderen med den lille fastgørelsesplade (PH2, langskilt: midte/top, kortskilt: midte/bund, drejningsmoment: 1,1 Nm) med de fastlagte skruer.
- Træk monteringsskiven af firkanten igen.
- Skub O-ringen ind i den beregnede rille.
- For 7 mm firkant: Placer adaptertyllen i det indvendige håndtag, så udsparingen vender mod skruestiften.
- Bestem den ønskede drejeretning for dit indvendige håndtag.
- Indsæt fjederelementet i overensstemmelse hermed.
- Ved vinklede eller krummede indvendige håndtag (*B, *D, *E, *F): Skub coveret på det indvendige håndtag, før det skrues fast.
- Skru den indvendige håndtagsenhed fast på fastgørelsespladen (PH2, drejningsmoment: 3,0 Nm) med 12 mm skruerne.

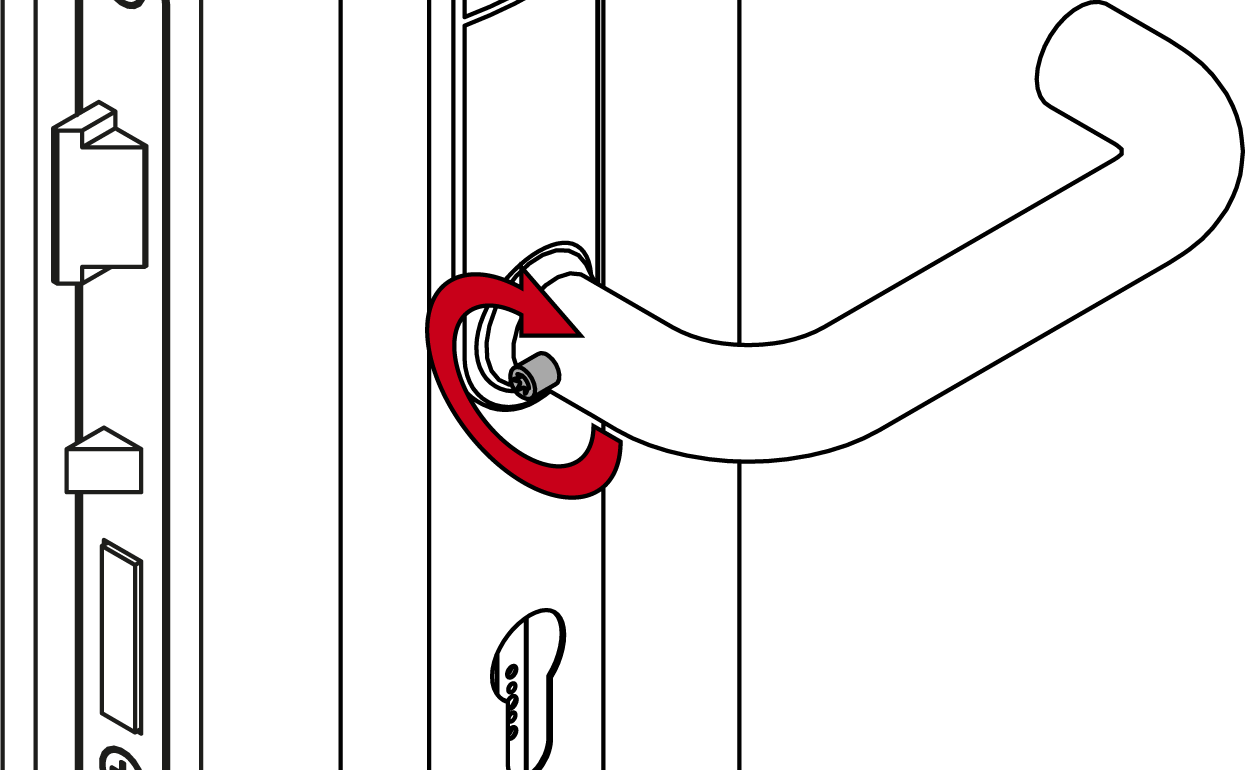

- Skru håndtaget fast med pinolskruen (TX15, moment: 5,0 Nm).
- Ved vinklede eller krummede indvendige håndtag (*B, *D, *E, *F): Drej coveret lige igen.
- Hægt coveret fast øverst, og tryk det fast, indtil det klikker på plads.

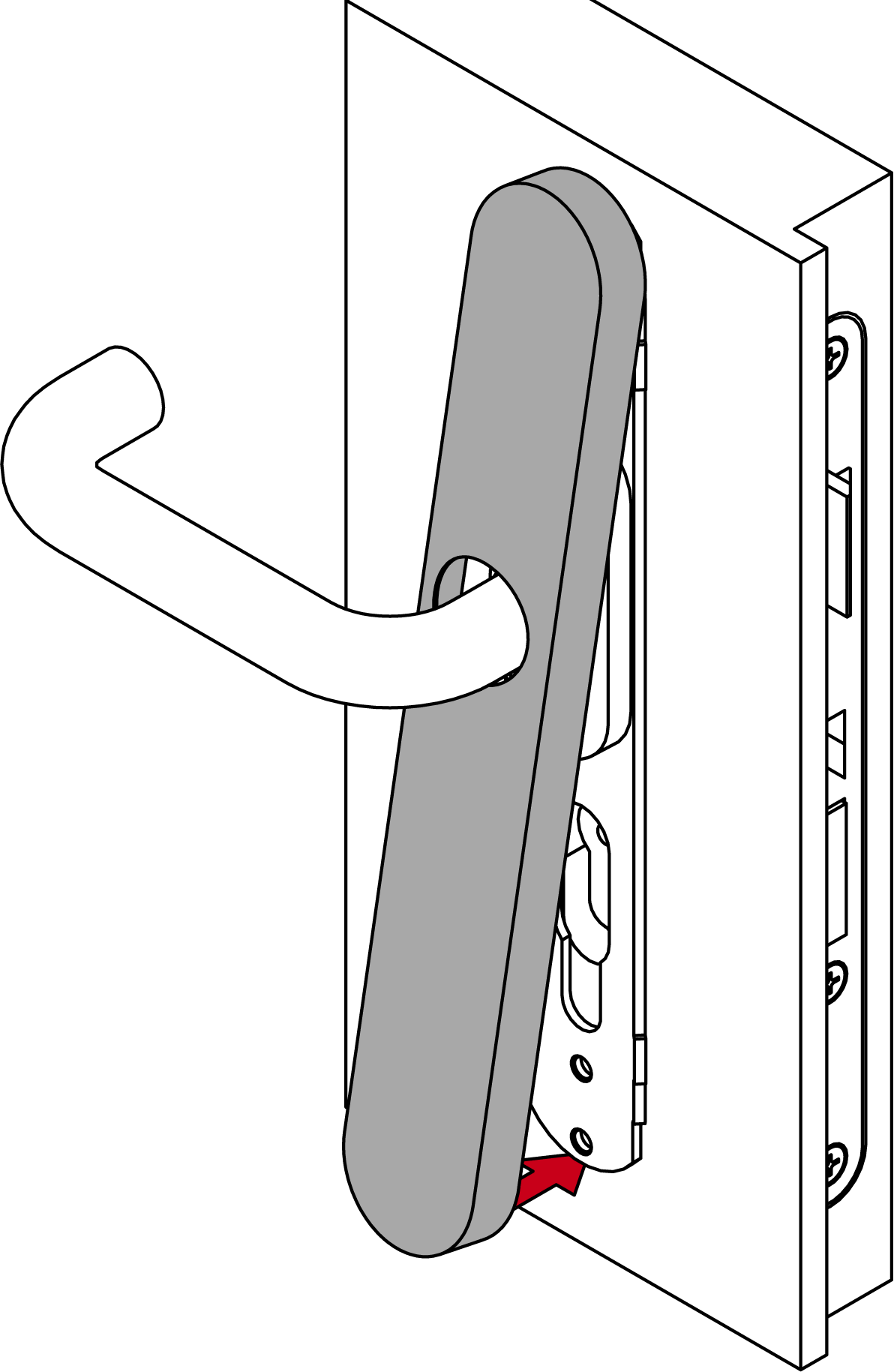

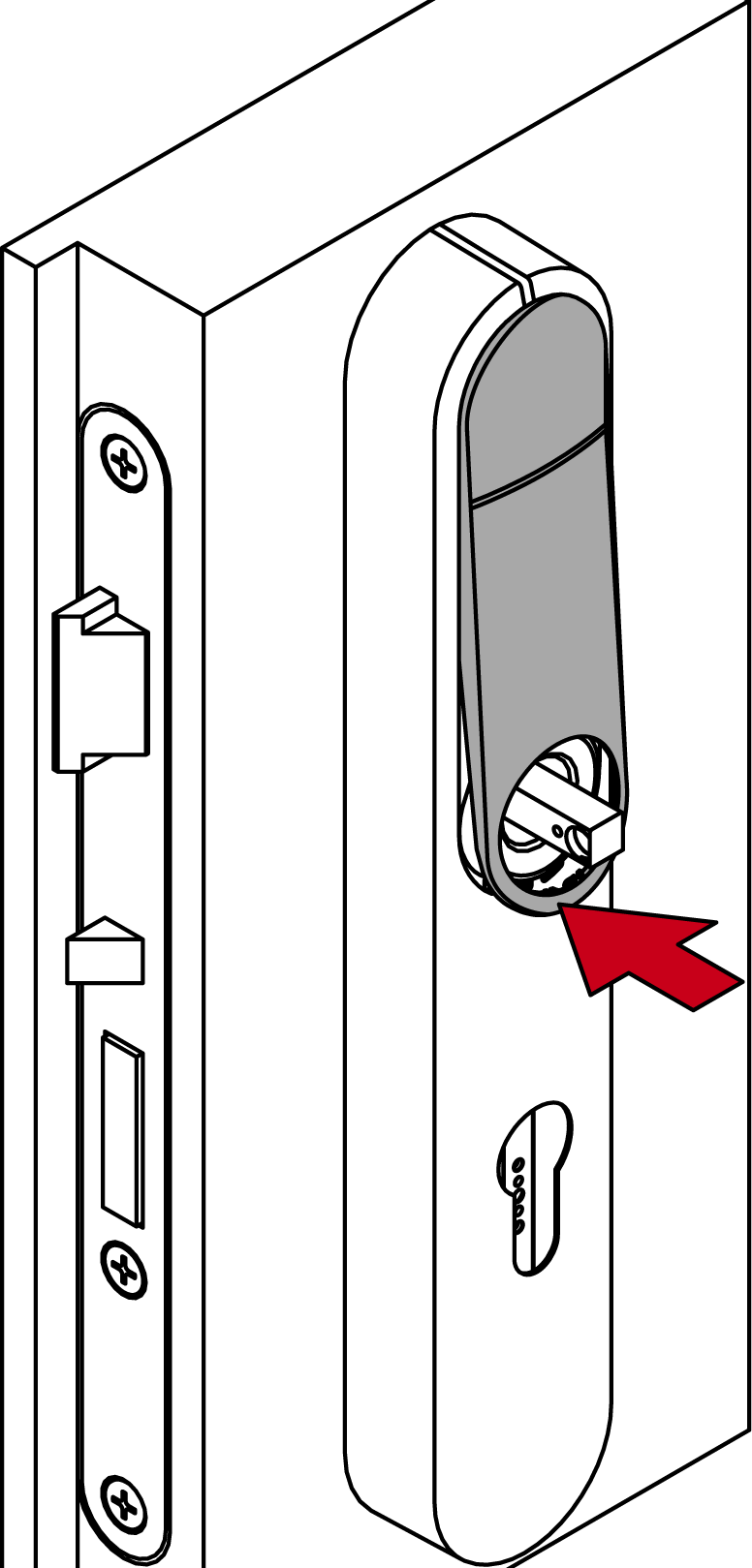

- Tryk på bunden af coveret for at lukke det.

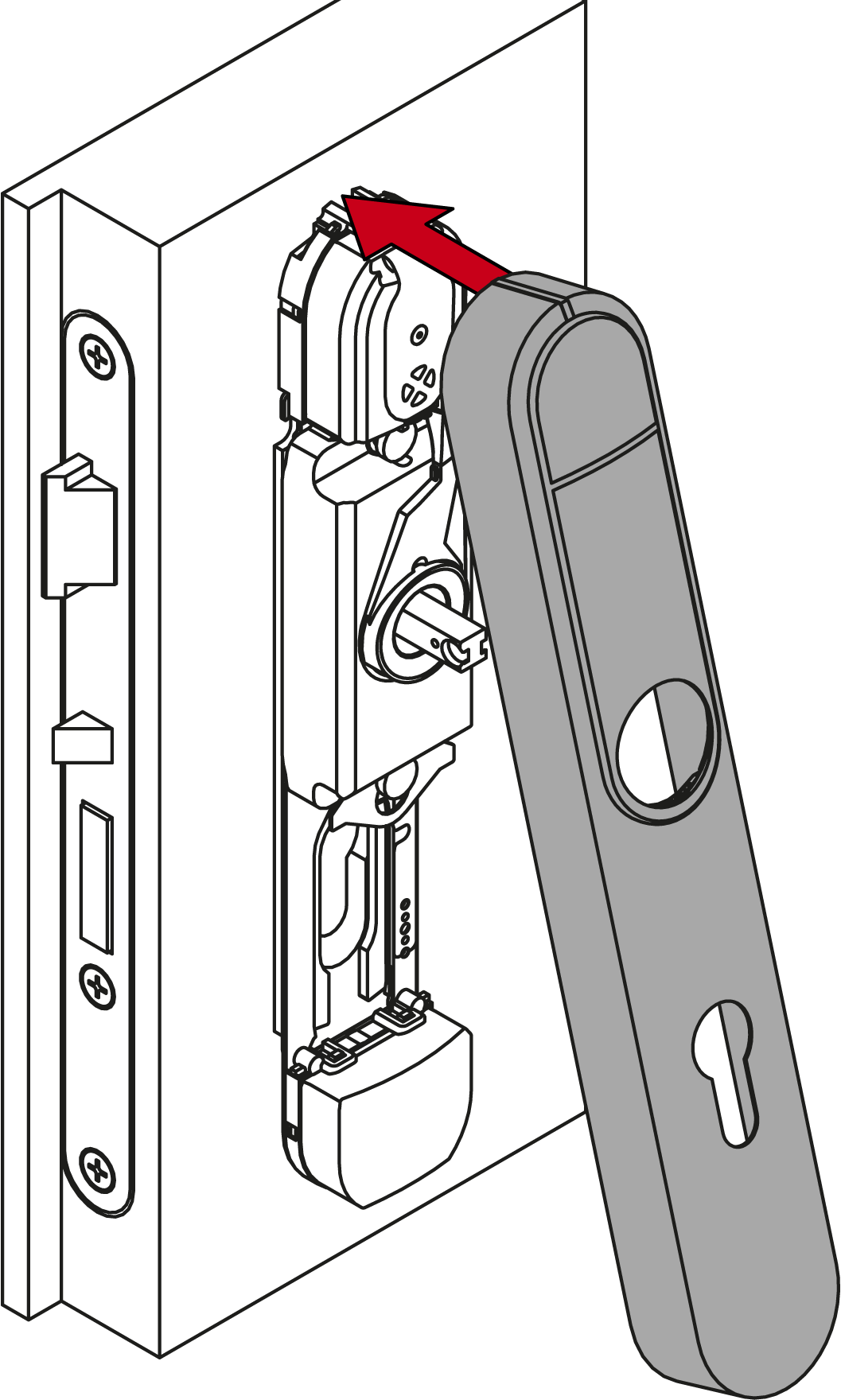

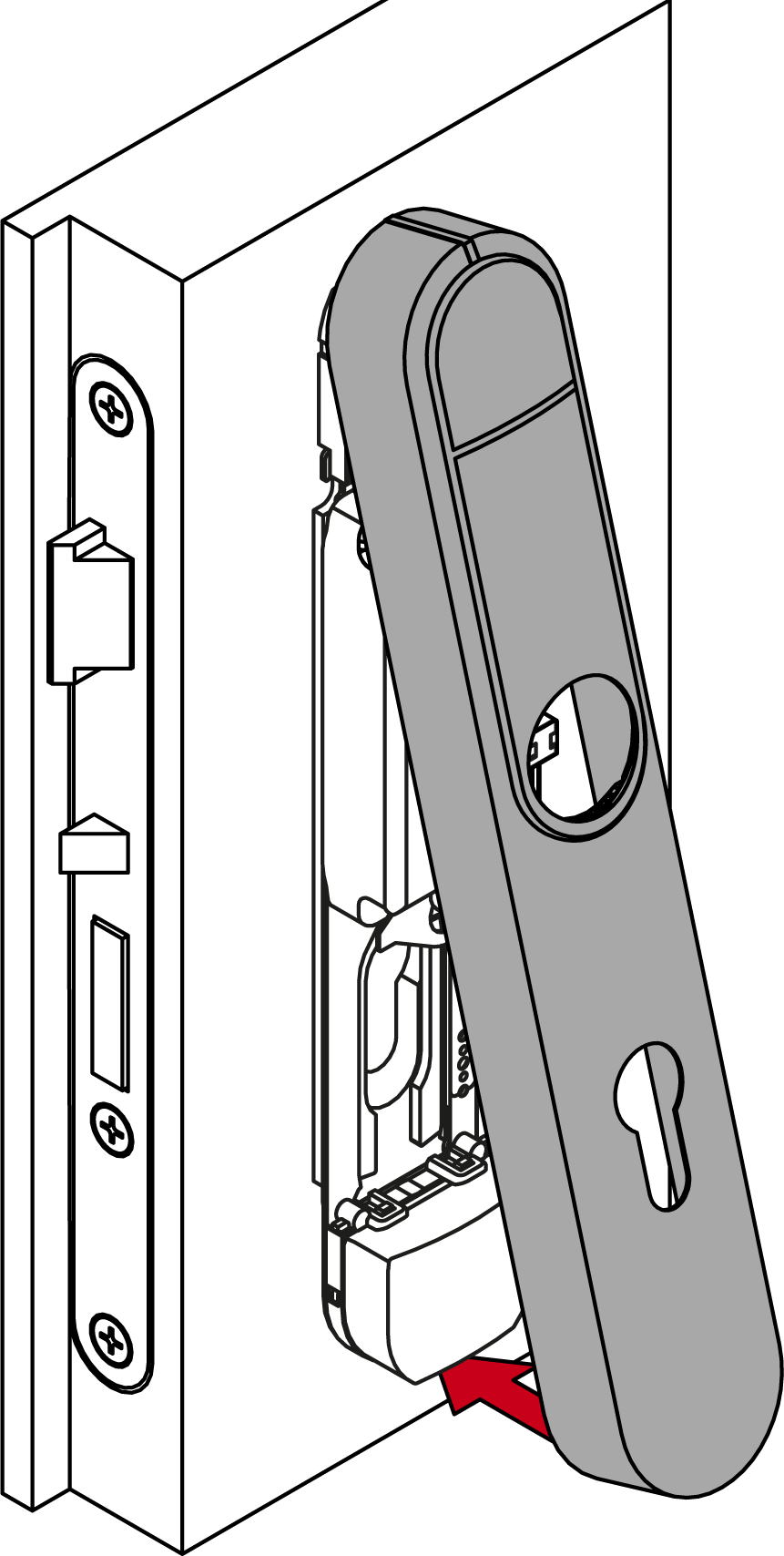

- Placer dækslet oven på fastgørelsespladen.

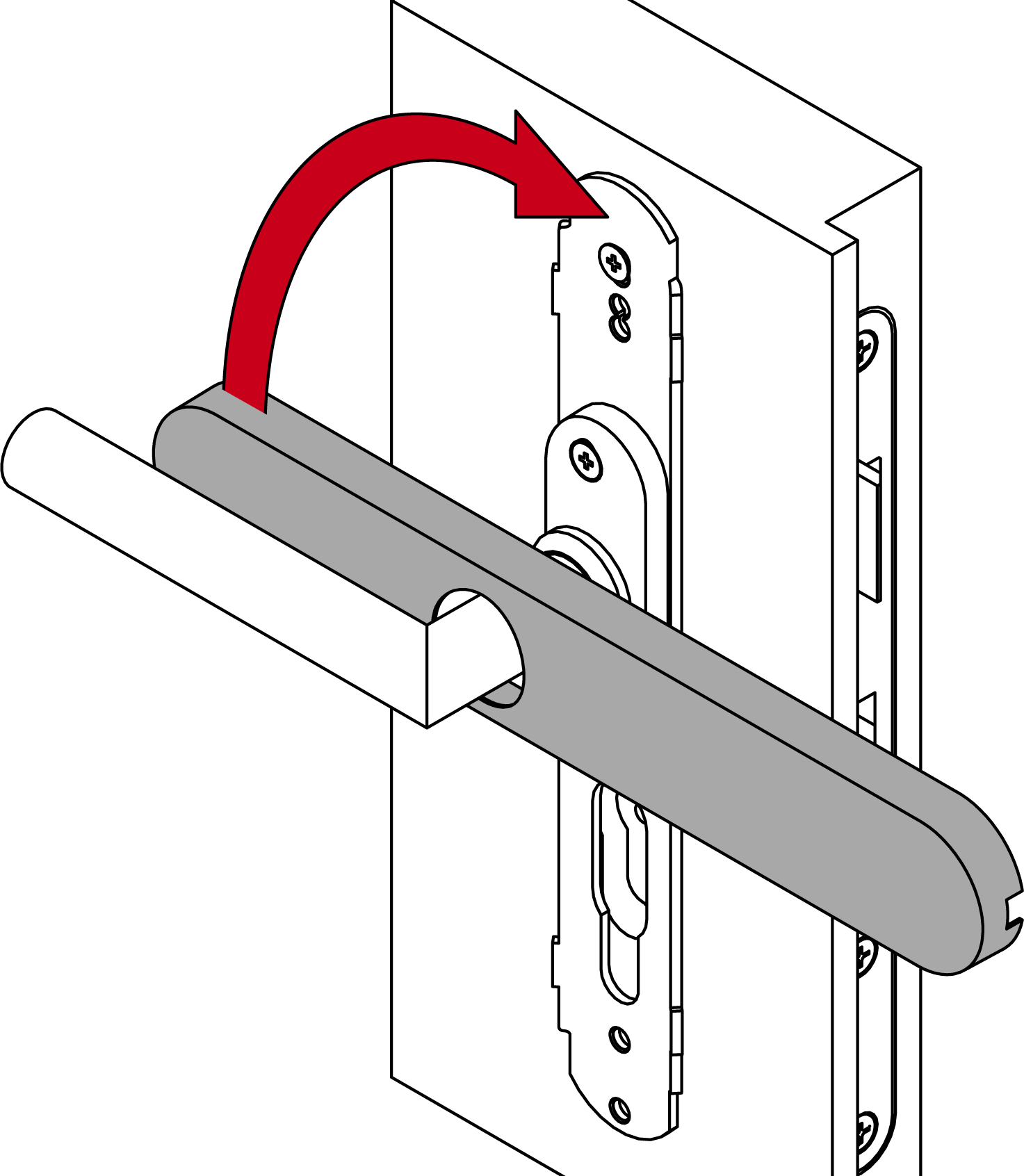

- Klap dækslet ned.

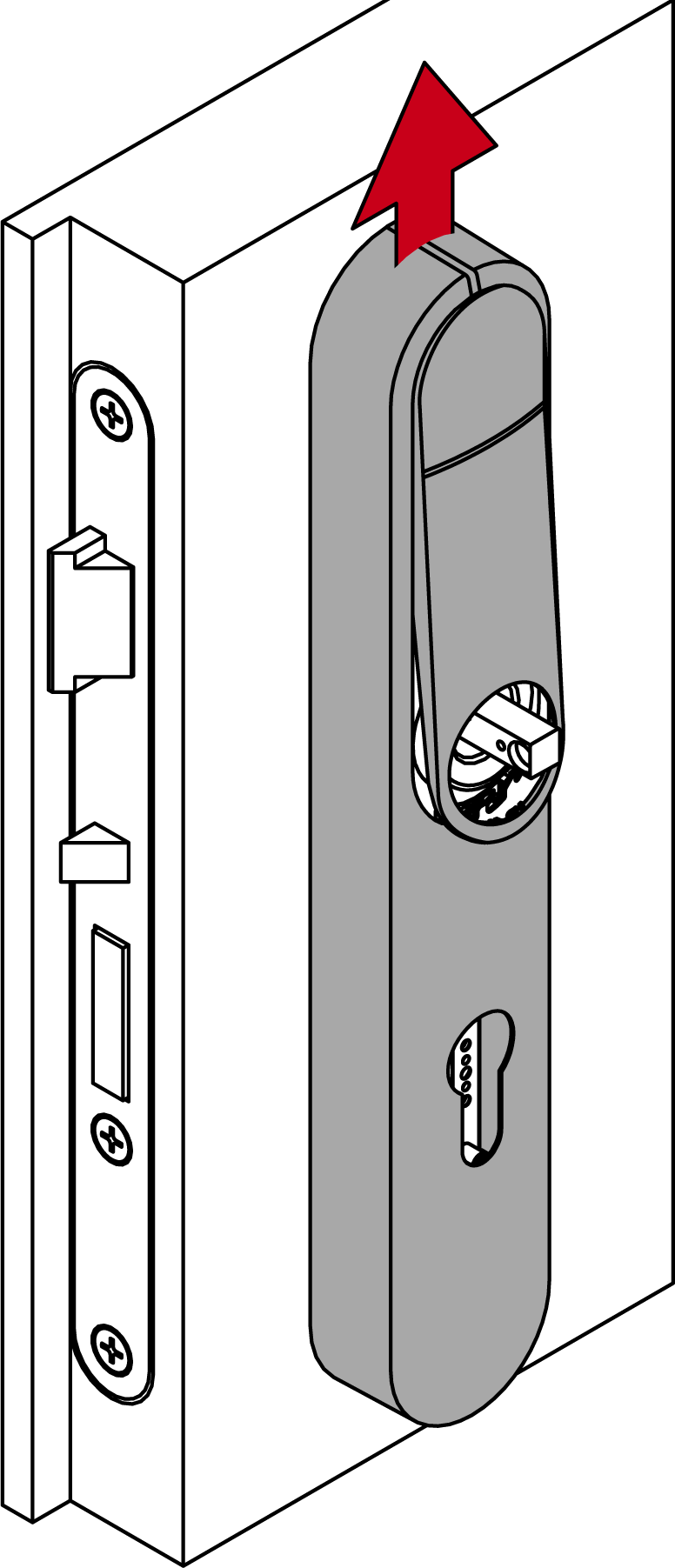

- Skub dækslet opad.
- Tryk indlægget fast.
- Sæt det udvendige håndtag på.

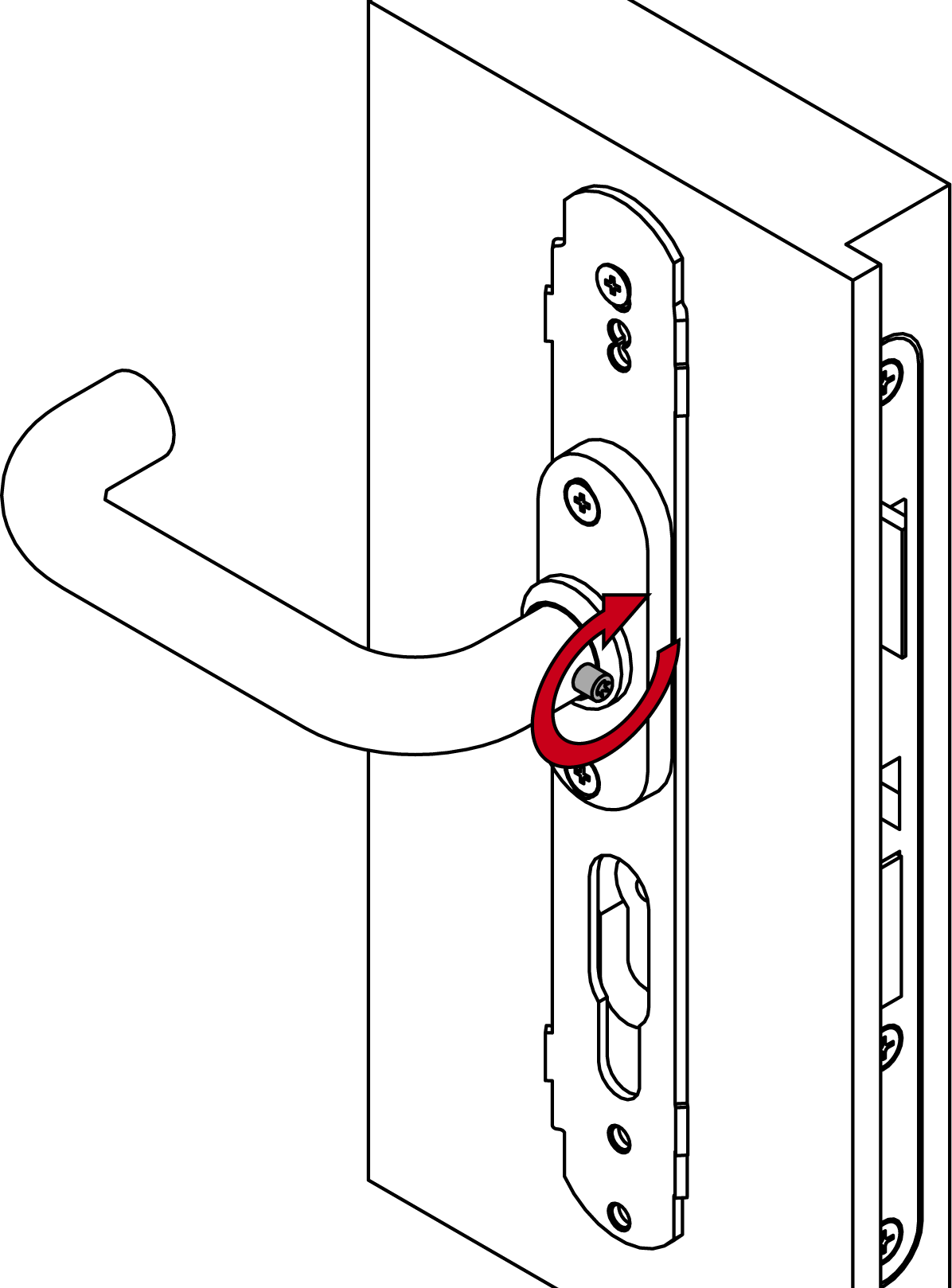

- Brug gevindskruen til at skrue det udvendige håndtag fast (TX15, drejningsmoment 5,0 Nm).
- SmartHandle AX Advanced færdigmonteret.
