Montering af beslaget - SmartHandle AX Advanced

  1. Døren er forboret.
  2. PH2-skruetrækker til rådighed.
  3. TX15-skruetrækker til rådighed.
  4. Måleapparat til kalibre er tilgængeligt.
  5. Sav er tilgængeligt.
  1. For ikke-MO: Indsæt blindcylinderen.

  2. BEMÆRK

    notice

    Før blindcylinderen med skruetrækker i hullet

    Især ved tykke døre er det svært at placere blindecylinderen korrekt.

    1. Sæt en skruetrækker ind i hullet i blindcylinderen.
    2. Placer blindcylinderen ved hjælp af skruetrækkeren.
  5. For ikke-MO: Skru blindcylinderen fast (PH2, moment: 1,1 Nm).
  7. For kortskilt: Sæt holderskiven i den ydre fastgørelsesplade.
    Den ydre fastgørelsesplade kan genkendes på de firkantede udsparinger til kravemøtrikkerne.
  8. Sæt tyllemøtrikkerne i den ydre fastgørelsesplade (langskilt: midte/top, kortskilt: midte/bund).
  13. For 7 mm firkant: Placer adapterskoen i modulholderens firkantede hul.
  15. Sæt modulholderen ind i fastgørelsespladen.
  17. Skub modulholderen opad.
  19. Modulholderen klikker på plads.
  20. Skru modulholderen fast til fastgørelsespladen med 12 mm skruer (PH2, drejningsmoment 3,0 Nm).
  23. Mål dørens tykkelse.

  24. Område

    Dørtykkelse (mm)

    Fastskruning

    S

    37 - <42

    M5×30

    S

    42 - <50

    M5×35

    S

    50 - 59

    M5×45

    M

    57 - <69

    M5×50

    M

    69 - 79

    M5×60

    L

    77 - <89

    M5×70

    L

    89 - 99

    M5×80

    X

    97 - 182

    M5 X

  25. Bestem de nødvendige skruer ud fra den målte dørtykkelse.
  26. Til dørtykkelse X: Skru 50 mm skruer, gevindbøsninger og gevindstængerne sammen.
  28. For X: Marker savepunkterne på gevindstængerne og på firkanten.
  31. Markér savpunktet på firkanten.

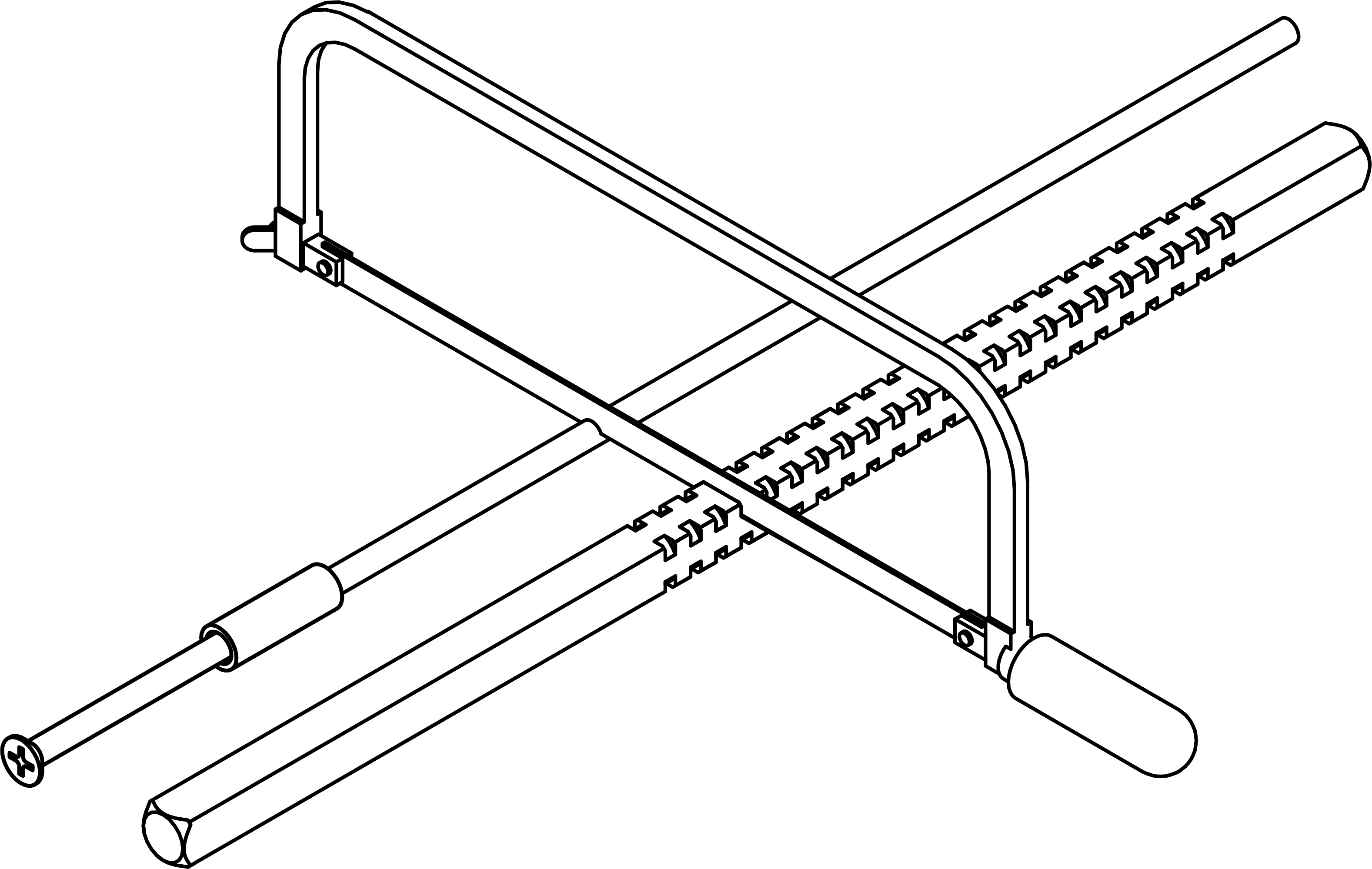

  32. For X: Afkort skruerne (2x) med en egnet sav.
  34. For X: Afkort firkanten med en egnet sav.
  35. Til 8,5 mm, 9 mm og 10 mm firkant: Skub adaptertyllen ind i midten af firkanten. Lav en fordybning i adaptertyllen med en hammer og en kørner for at forhindre, at den glider.
  38. Sæt firkanten ind i beslaget.
  40. Sæt modulstøtten, fastgørelsespladen og firkanten ind på ydersiden af døren.
  42. Til X: Sæt skruerne gennem den indvendige fastgørelsesplade og skru dem sammen med gevindmuffen og gevindstangen.
  46. Skru den indvendige fastgørelsesplade fast med de angivne skruer (PH2, tilspændingsmoment 1,1 Nm).
  50. For 7 mm firkant: Placer adapterskoen i modulholderens firkantede hul.
  52. Skru modulholderen fast på fastgørelsespladen (PH2, moment 3,0 Nm) med 12 mm skruer.

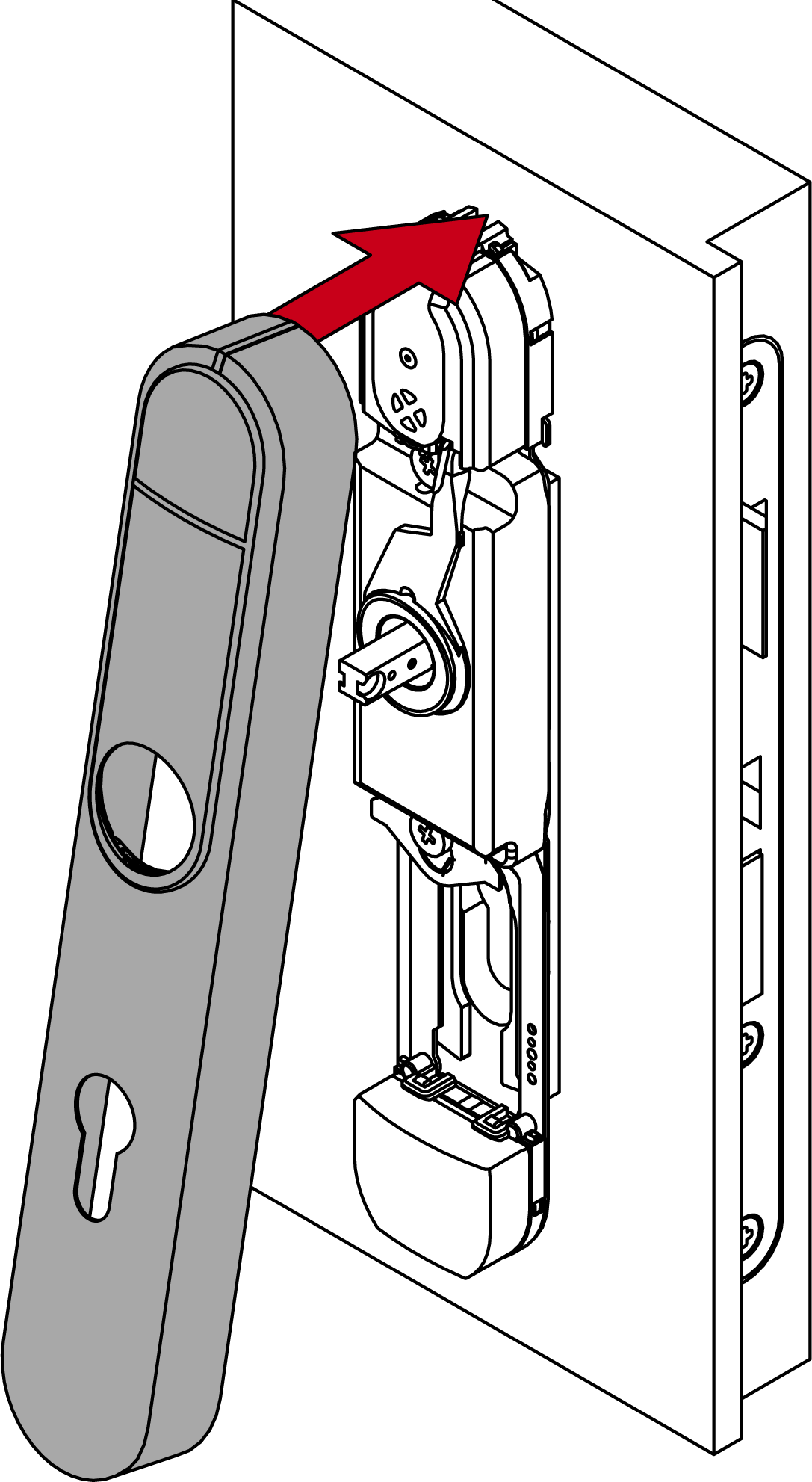

  55. Montér coveret til indersiden som følger:

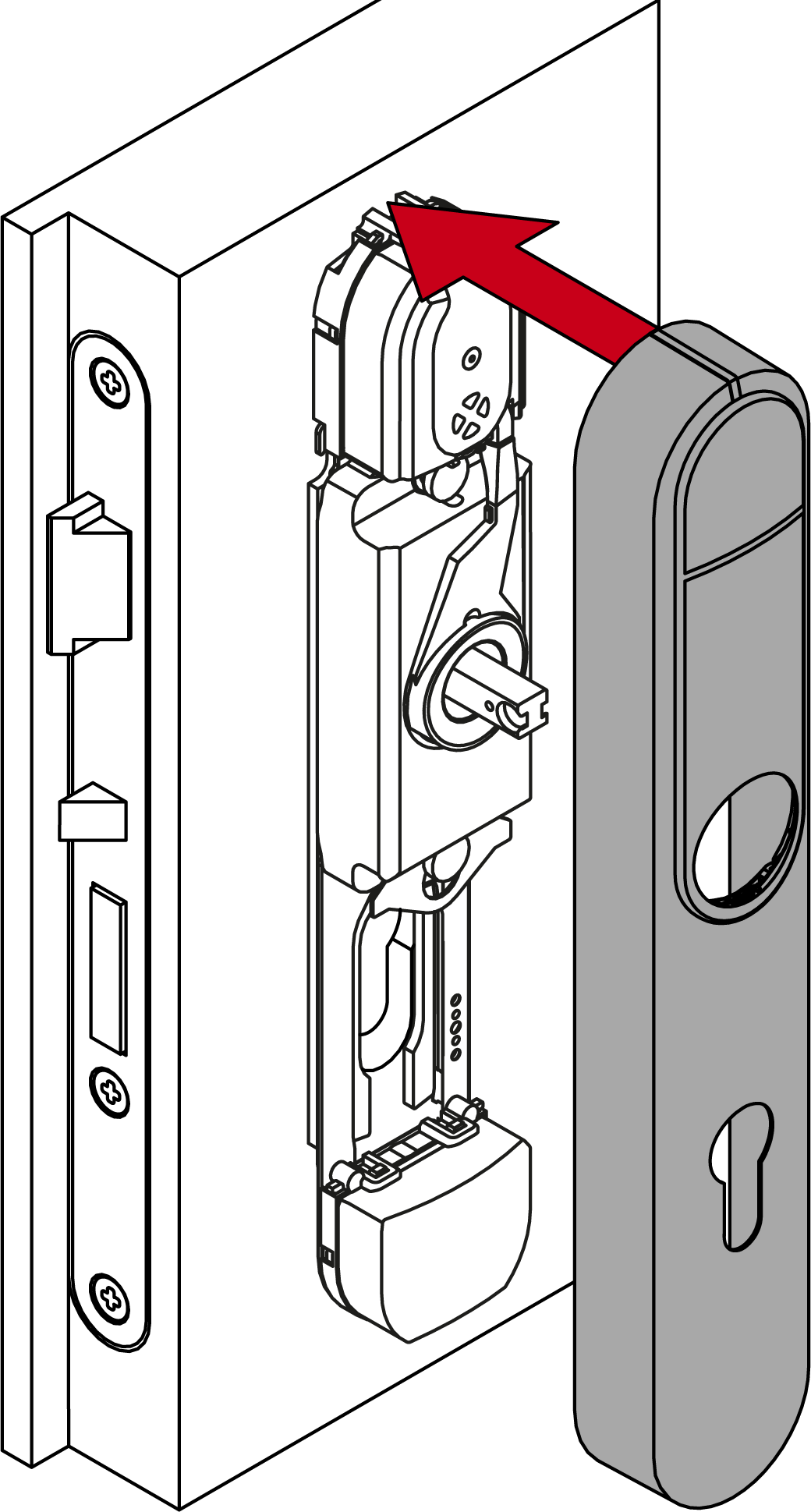

  56. Placer dækslet oven på fastgørelsespladen.

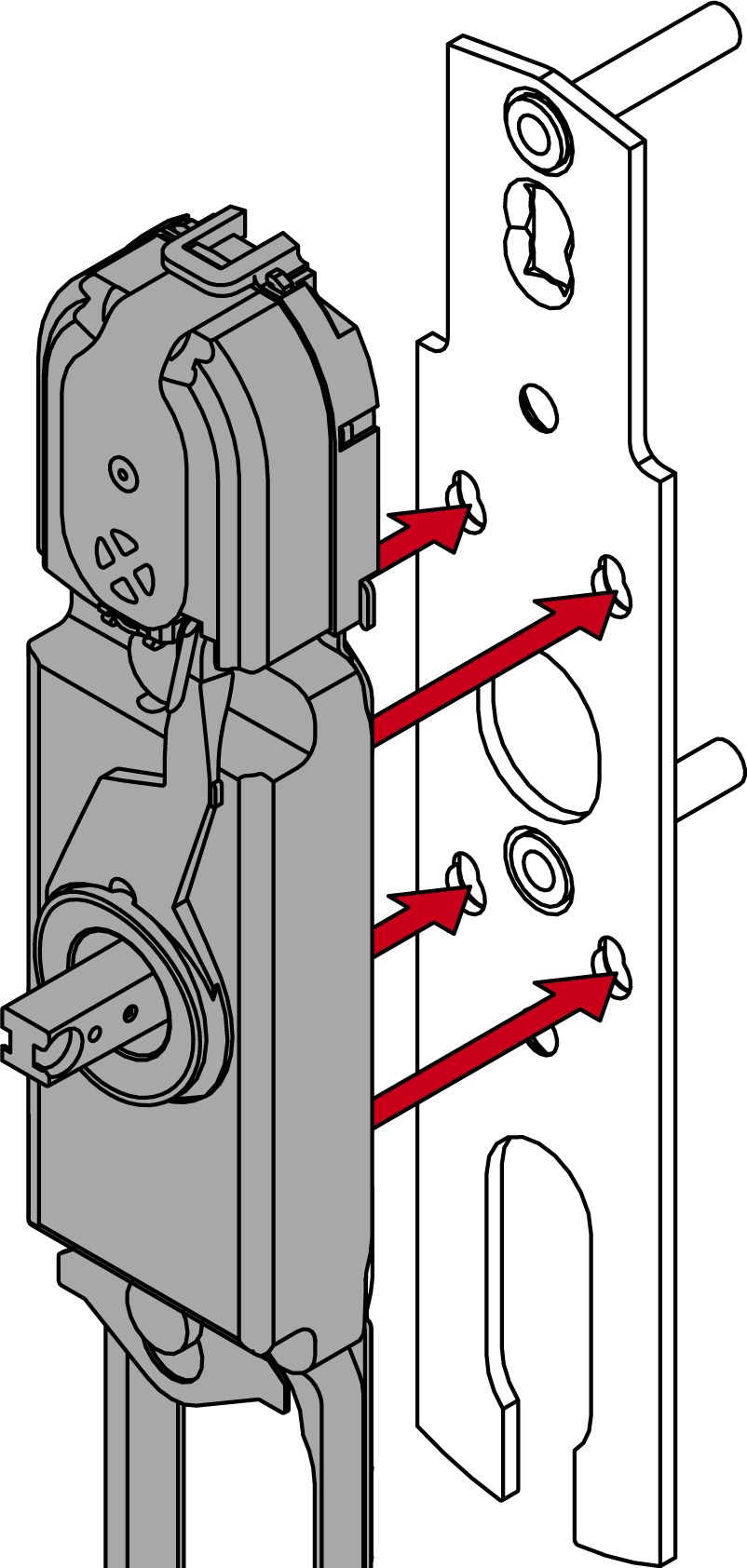

  58. Klap dækslet ned.
  60. Tryk dækslet mod døren og skub det samtidig opad.
  62. Dækslet klikkes på plads.
  63. Tryk indlægget fast.

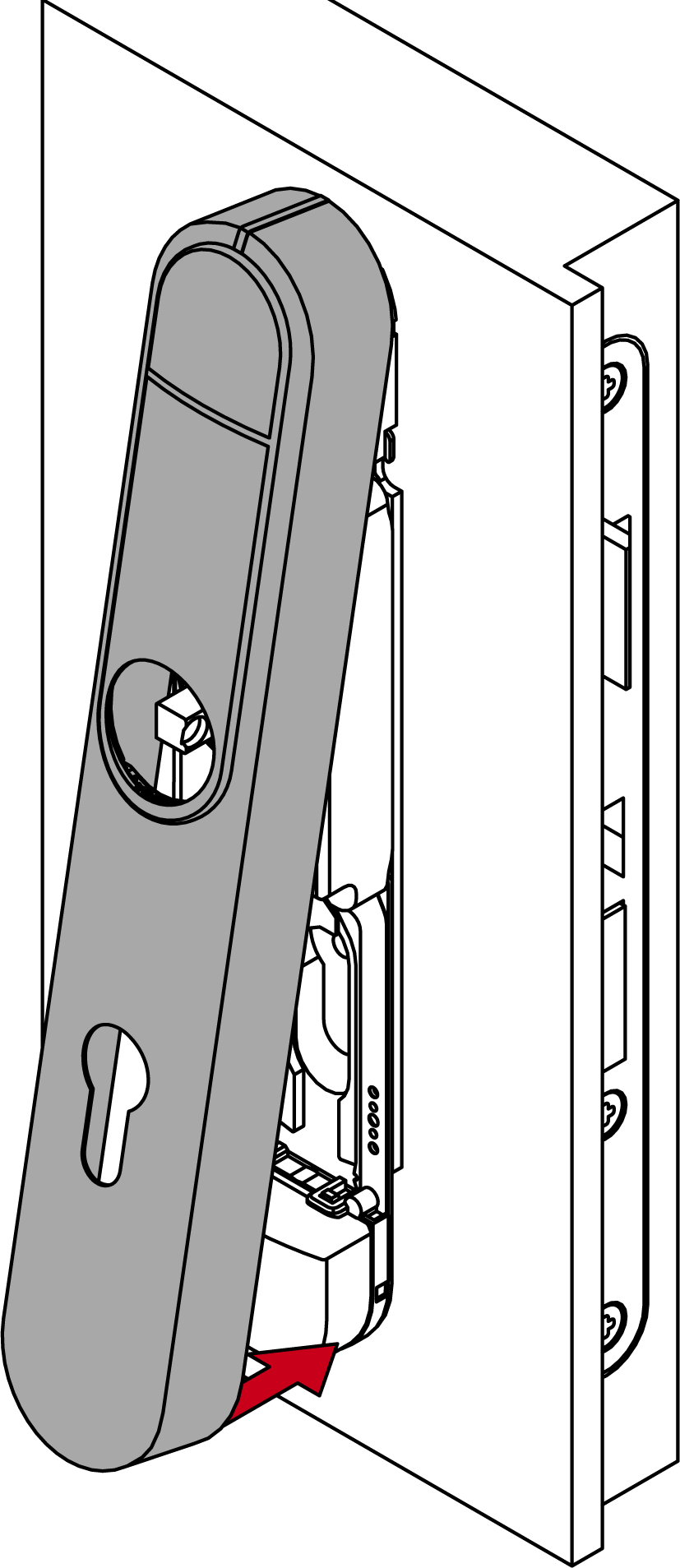

  65. Montér coveret til ydersiden på samme måde.

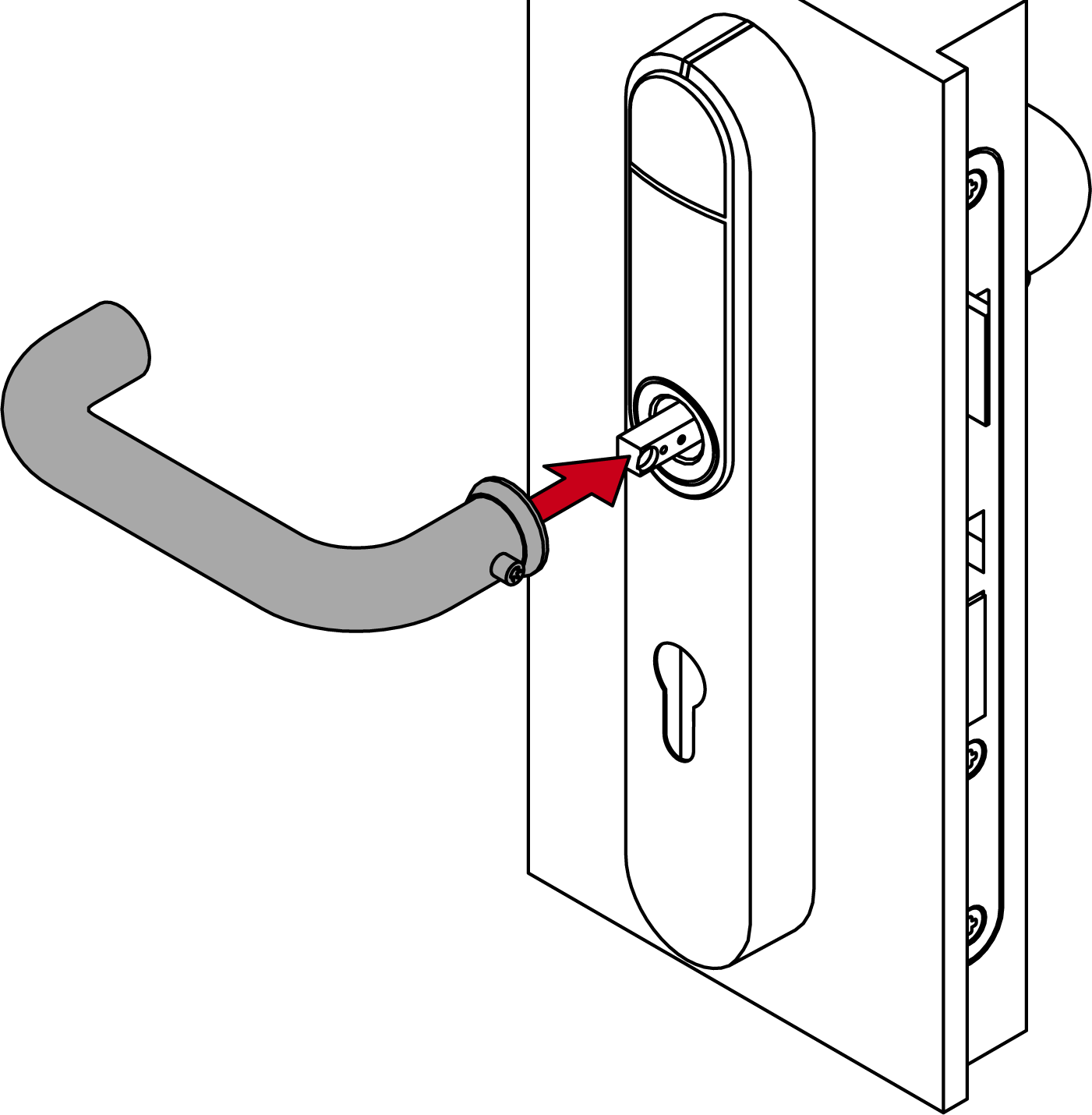

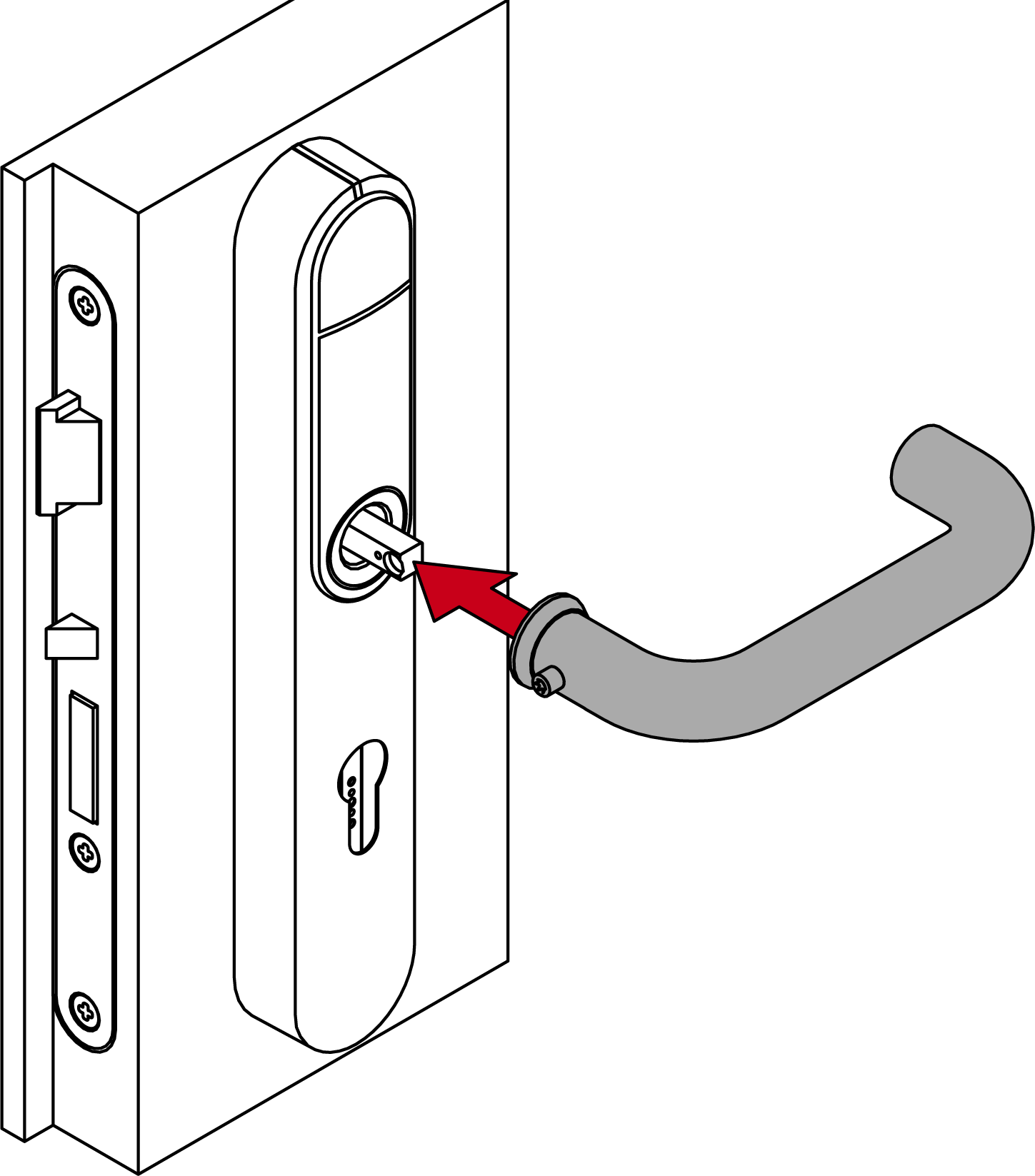

  67. Sæt det udvendige håndtag på.
  69. Sæt det indvendige håndtag på.

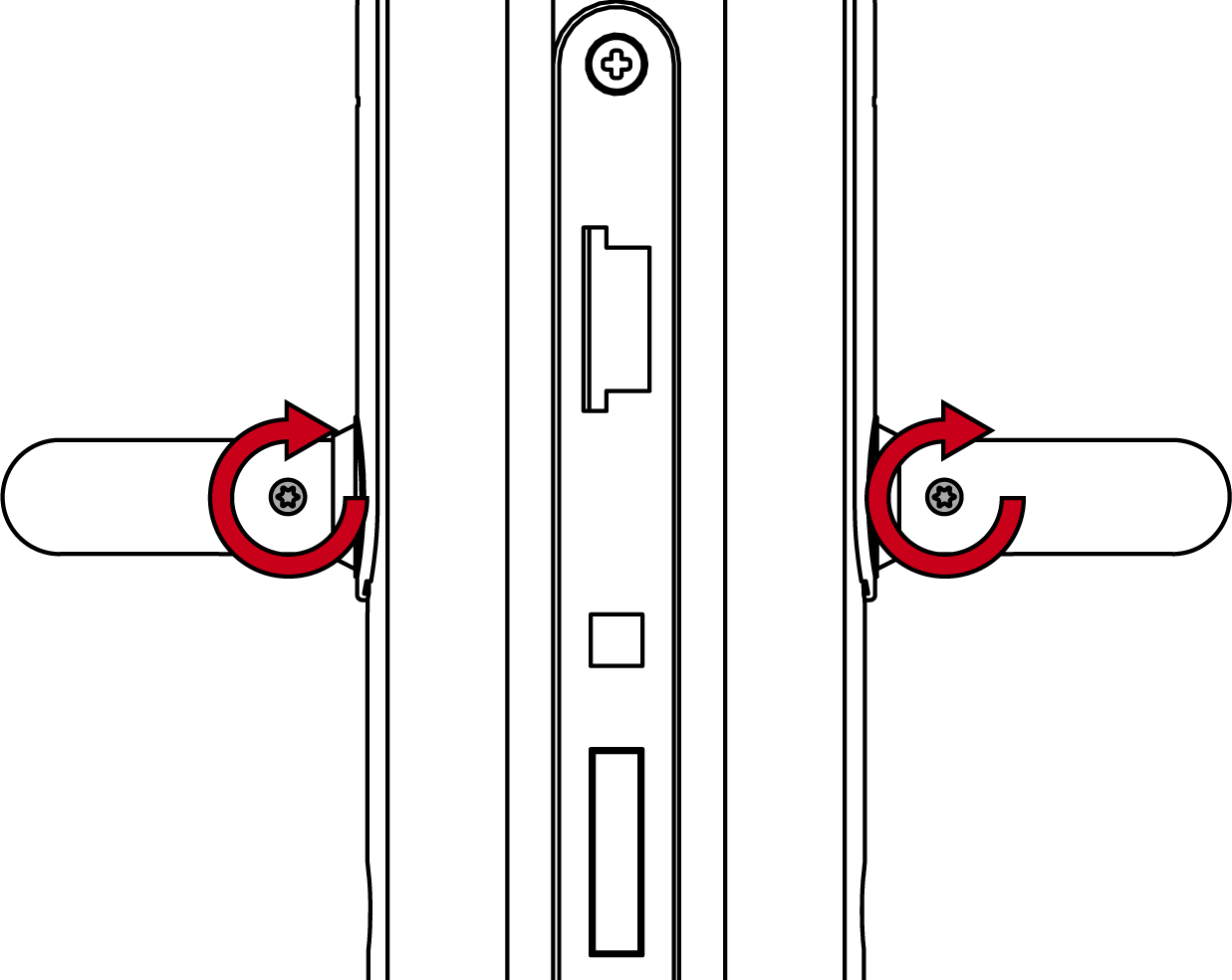

  71. Skru begge håndtag fast med skruerne (TX15, drejningsmoment 5,0 Nm).
  1. SmartHandle AX Advanced færdigmonteret.
