Montage Z4.KA & Z4.KA.SET - MobileKey Cilinder (Z4)

  1. Demonteer eerst de buitenknop met behulp van het montagegereedschap.
  2. De O-ring op de kernbuis moet met het passende gereedschap worden verwijderd.

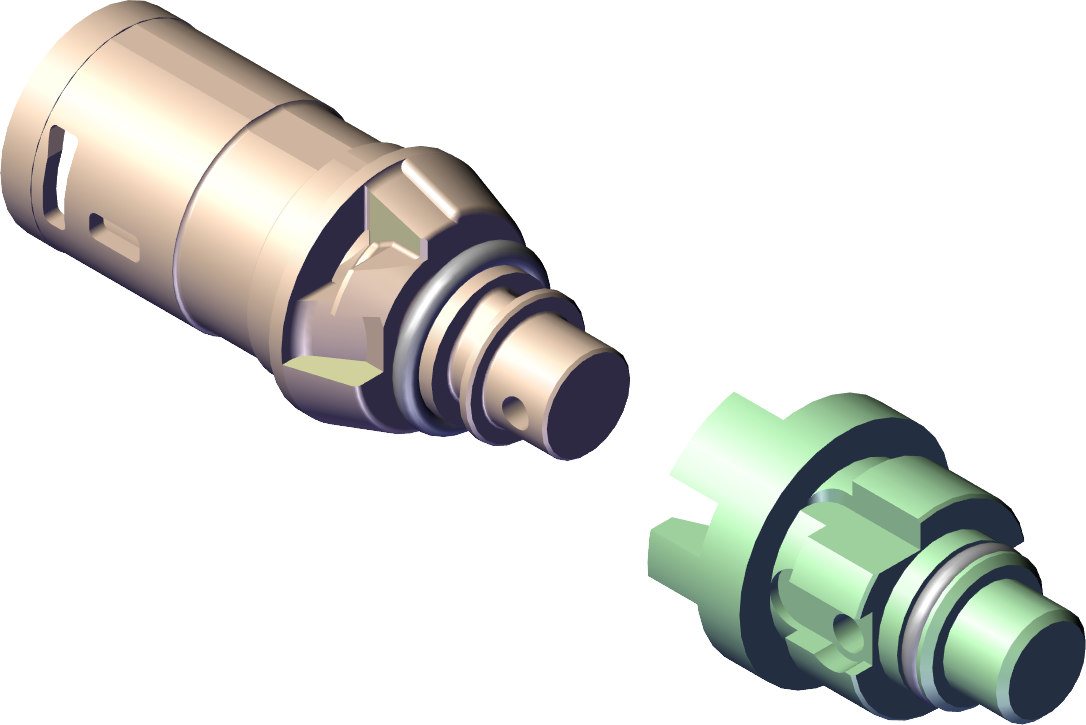

  3. AANWIJZING: de cilinder mag niet vervormd raken!

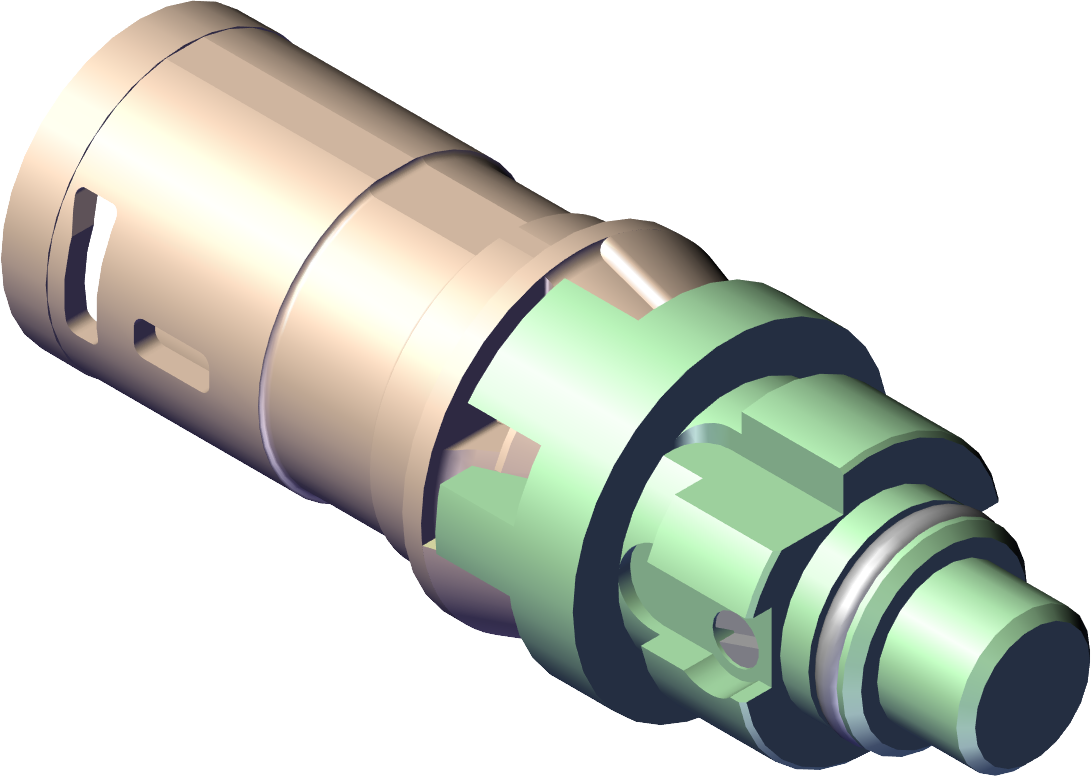

  4. Breng de adapter aan en draai hem, terwijl u de binnenknop vasthoudt, tot hij compleet op de kernbuis geschoven kan worden.
  5. De dwarsopening van de adapter komt nu overeen met de dwarsopening van de kernbuis.

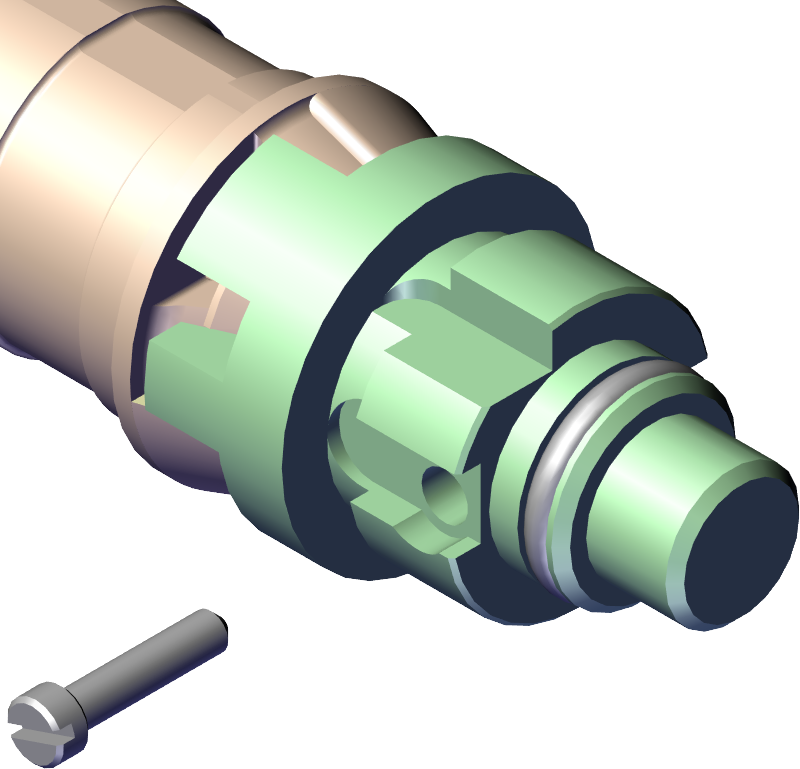

  7. De meegeleverde stift wordt nu met de smallere zijde vooruit vanaf de kant van de adapteropening ingevoerd. Op deze zijde is de schroefdraad zichtbaar.
  9. Draai de stift met een passende schroevendraaier vast.
  10. AANWIJZING: de schroefdraad mag niet kapot raken.
  11. Controleer goed dat de stift aan geen enkele zijde uit de adapter naar buiten steekt.
  13. Monteer nu de buitenknop met behulp van het montagegereedschap.
