Montage - MobileKey Cilinder (Z4)

De binnenzijde is op het cilinderlichaam gemarkeerd.

  1. PH2-schroevendraaier (resp. Z4.DM.SCREWDRIVER voor DoorMonitoring-uitvoeringen)
  2. Montage- of batterijsleutel
  3. Cilinder geprogrammeerd.
  1. Trek de knop los (CO: binnen, FD: buiten).
  3. Steek de cilinder in de deur (CO: van buiten, FD: van binnenuit).
  5. Bevestig de cilinder met de stiftschroef (3,5 Nm).
  7. Zet vervolgens de knop weer terug.
  9. Draai de knop linksom totdat hij in de uitsparingen van de flens vastklikt.
    Draai hiervoor zo nodig de vergrendelschijf met de montagesleutel terug.
  10. Plaats de montagesleutel van achteren tegen de knop, zodat hij vlak op de knop ligt.
  12. Draai de knop tot de nokken van de montagesleutel in de schijf vastklikken.
  13. Houd de knop vast en draai de montagesleutel voorzichtig ca. 30° linksom.
  15. De vergrendelschijf klikt vast.
  16. Alleen VdS/SKG-uitvoeringen: draai de zeskantbout in de knop vast.
  2. Montage van de cilinder afgerond.

DM-uitvoeringen

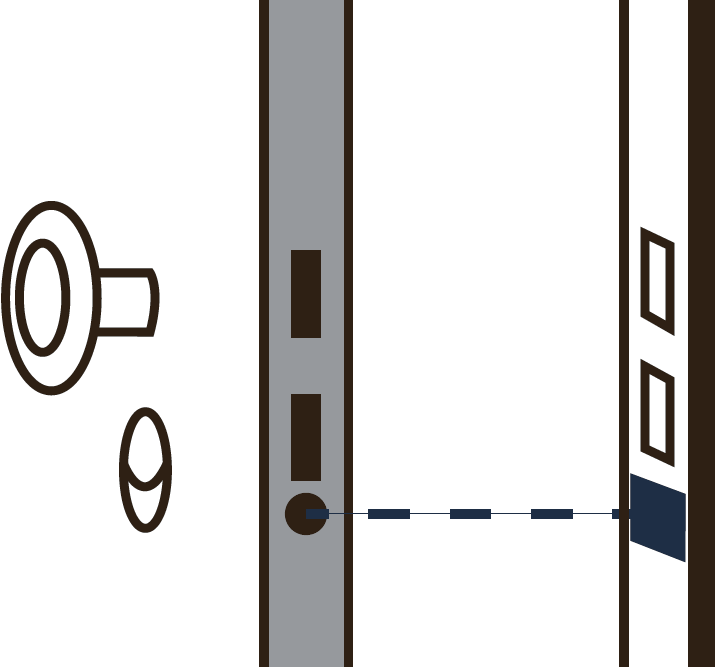

  1. Reinig de deurpost bij de sluitplaat.
  2. Plak het magnetische blaadje zo op de deurpost dat de stiftschroef bij gesloten deur er precies boven ligt.
