Functietest - MobileKey Cilinder (Z4)

  • Om het functioneren van de AP2-cilinder in een anti-paniekslot te controleren, moet het soepele lopen van de meenemer en het openen van de deur na de montage volgens de hieronder beschreven handelwijze beslist worden gecontroleerd.
  • De functietest moet in de richting van de vluchtroute worden uitgevoerd.
  • Wanneer de cilinder opnieuw is afgesteld of de aanbrenging van de bevestigingsschroef is veranderd, moet dringend een functietest worden uitgevoerd.
  • Voor het uitvoeren van de functietest is een geautoriseerd identificatiemedium nodig.
  • Voor de functietest moet de schoot ingeschoven zijn.

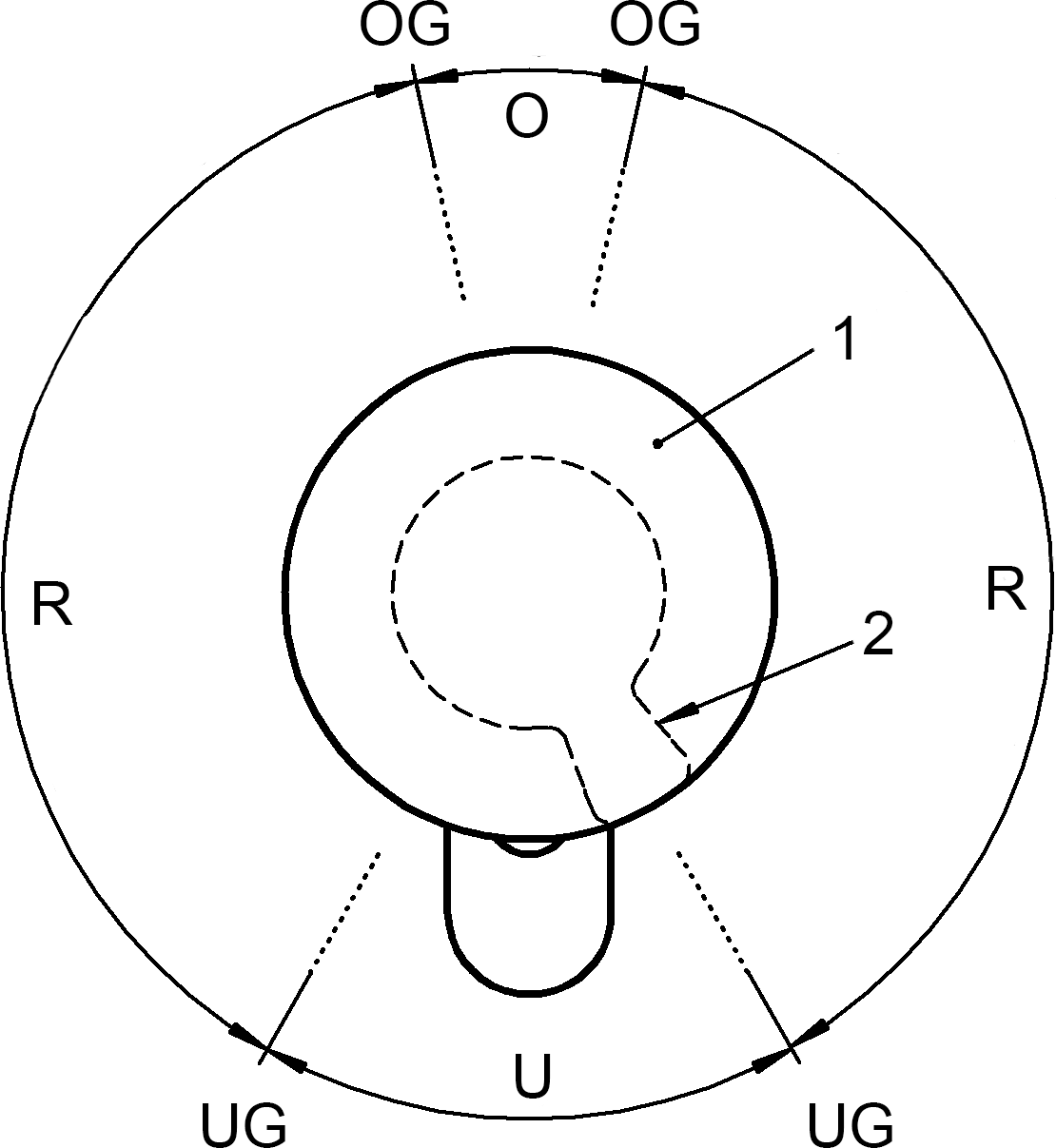

Bereik U:

Geen weerstand op de meenemer

Bereik R:

Terugstelbereik in richting bereik U

Bereik O:

Bovenste dode punt van de uitgeschoven grendel (geen weerstand op de meenemer)

OG:

Bovenste grensbereik

UG:

Onderste grensbereik

1:

Knop

2:

Positie van de meenemer (verborgen)

  1. Draai de knop eerst bij gekoppelde cilinder in de sluitrichting van het slot tot de grendel uitgeschoven is in het bereik 'R'.
  2. U bemerkt een weerstand. Als de knop in deze stand wordt losgelaten, moet hij vanzelf teruggaan naar het bereik 'U'.
  3. Sluit het slot en controleer de sterkte van de weerstand. Daarvoor de gekoppelde knop in de sluitrichting van het slot door het bereik 'R' heen in het bereik 'O' draaien.
  4. De schoot schuift uit. In het bereik 'O' bestaat geen weerstand meer.
  5. Draai de knop in dezelfde richting minimaal over de grens tussen de bereiken 'O' en 'R'.
  6. De schoot schuift volledig uit. Vanaf dit punt moet de weerstand de knop vanzelf doordraaien tot het bereik 'U' wanneer hij wordt losgelaten.
  7. Wanneer de knop niet vanzelf naar het bereik 'U' draait, is de bevestigingsschroef te stevig vastgedraaid of het slot is verkeerd afgesteld. Na het verhelpen van de fout moet de test opnieuw uitgevoerd worden. Een bevestigingsschroef die te stevig is vastgedraaid, heeft een negatief effect op de mechanische weerstand.
  8. Sluit de deur en controleer het functioneren van het slot door de klink/paniekstang in te drukken in de richting van de vluchtroute.
  9. De schoot moet terugspringen en de deur moet gemakkelijk geopend kunnen worden.
  10. Als de grendel bij het indrukken van de deurkruk niet terugspringt of blijft haken, is de cilinder of het slot verkeerd afgesteld of is het slot defect. Na het eerder beschreven verhelpen van de fout moeten de vorige tests opnieuw uitgevoerd worden.

Wanneer het slot ook na de functietest niet goed functioneert, kunt u contact opnemen met de fabrikant van het slot.
