Handtag - SmartHandle AX Advanced

Artikelnummer

Beskrivning

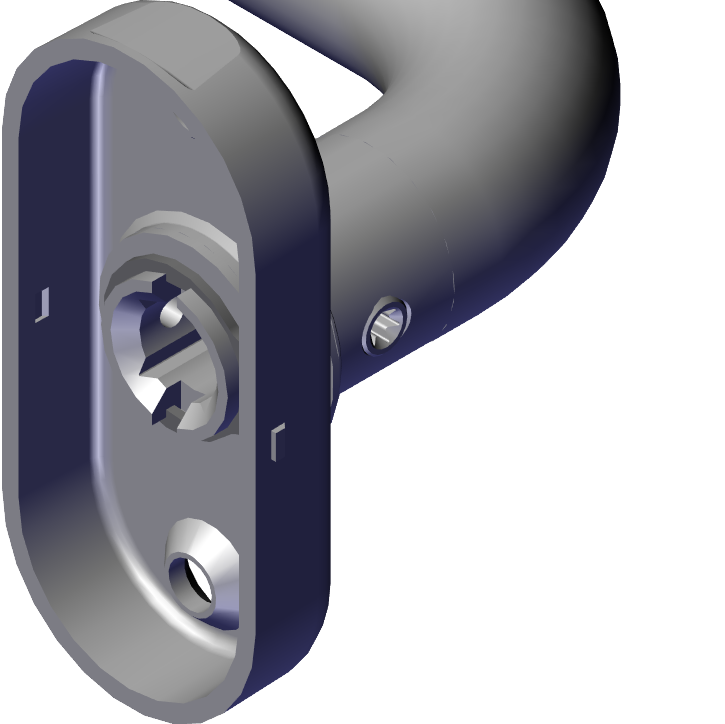

S3.LEVER.OR.X.Y

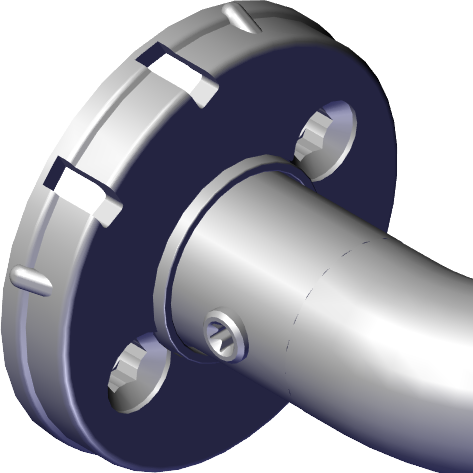

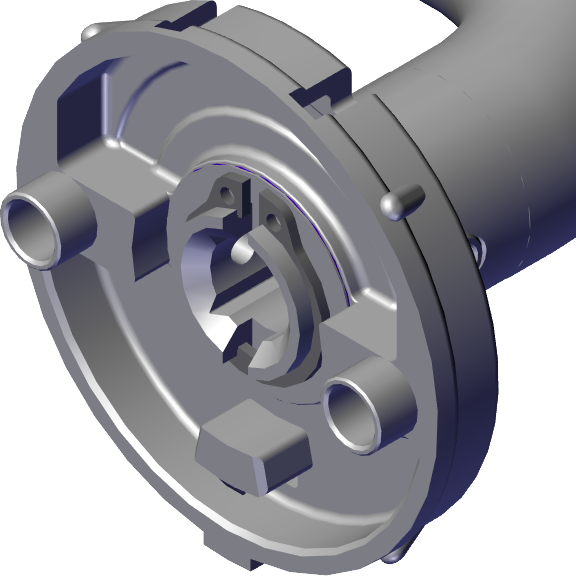

Inner- och ytterhandtag med oval rosett för eftermontering till:

  • K1 (rörram)
  • N3 (konventionell montering 105–145)

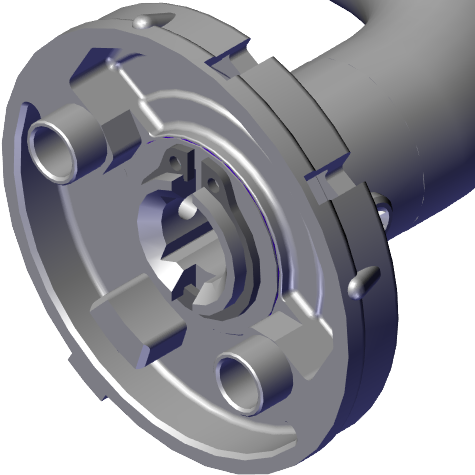

S3.LEVER.RR.X.Y

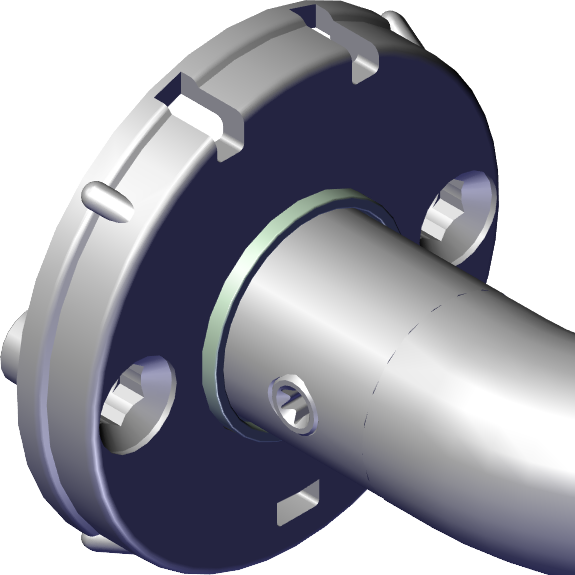

Inner- och ytterhandtag med rund rosett för eftermontering till:

  • L1 (rosettmontering)

S3.LEVER.IS.X.Y

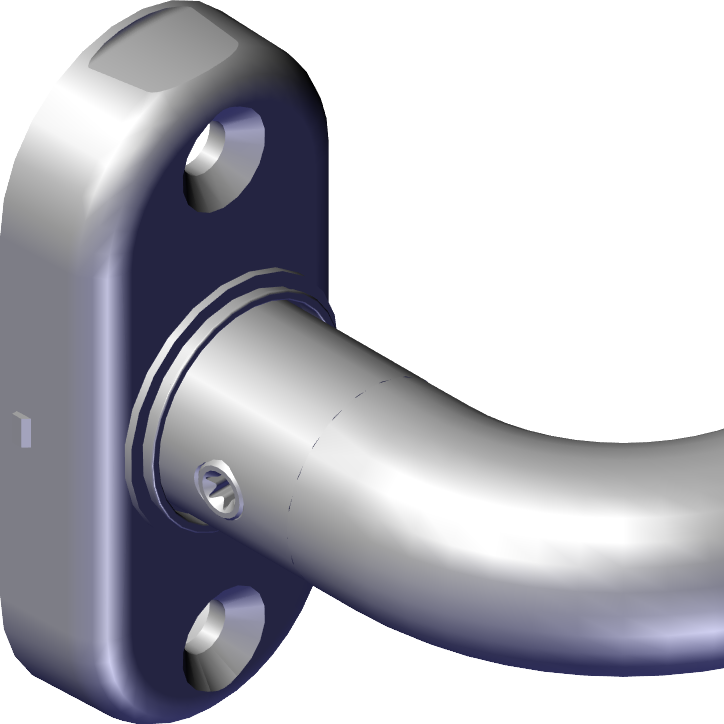

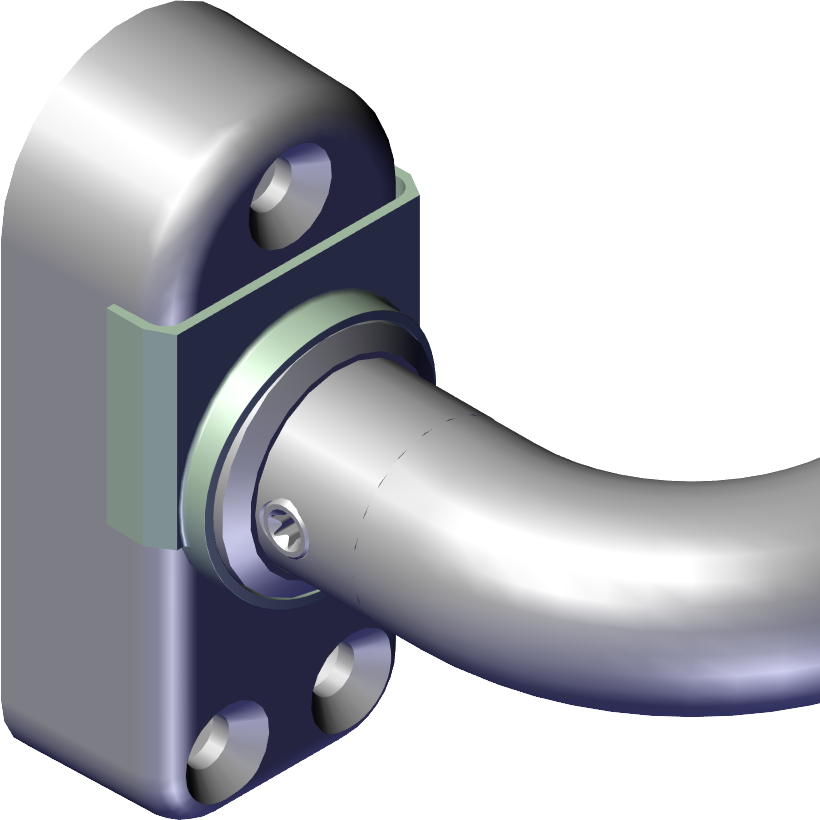

Inner- och ytterhandtag för eftermontering till:

  • N1 (lång skylt/kort skylt)
  • N2 (konventionell montering SH3062 eller fransk skylt)
  • M1 (skyddshandtag ES3)

S3.LERVER.SO.X.Y

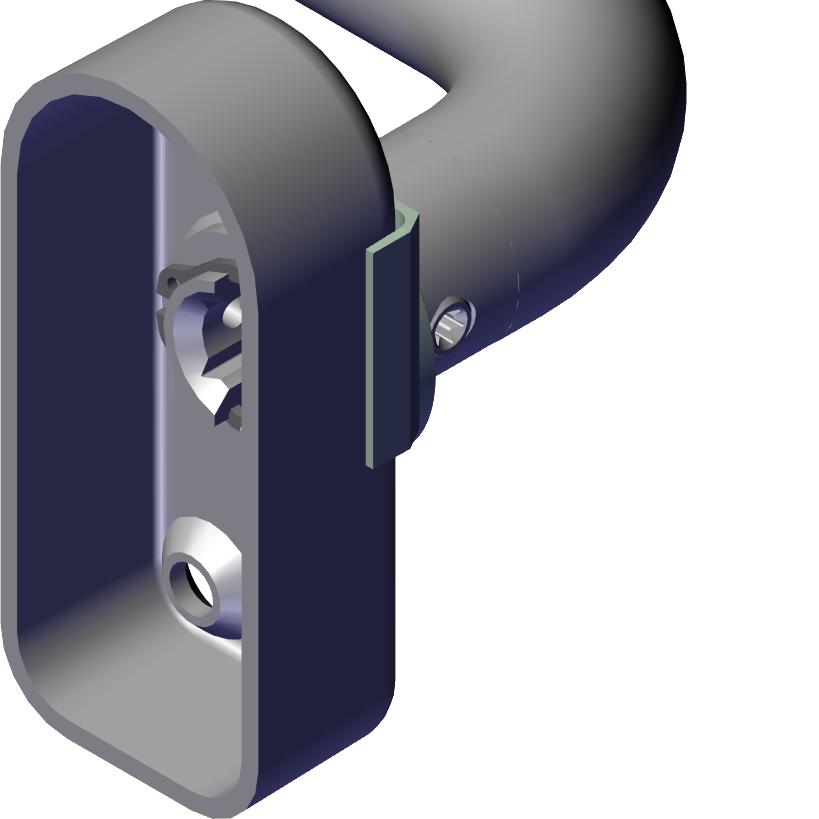

Inner- och ytterhandtag till Scandinavian Oval för eftermontering till:

  • P1 (Scandinavian Oval)

För X använder du handtagsvarianten och för Y tryckespinnen.

Handtagsvarianter

Bokstav

Beskrivning

A

L-form R (rund böjd)

B

L-form G (gering)

C

U-form R (rund böjd)

D

U-form G (gering)

E

U-form (rund böjd och krökt)

F

U-form (kantig och krökt)

L

U-form (rund böjd och 45° böjd)

0

Leverans utan handtag (för användning med adaptersatser och handtag från andra tillverkare, se Adapter för handtag från andra tillverkare)

Tryckespinne

SmartHandle AX Advanced finns för olika tryckespinnesfästen i instickslåset (se Fyrkantsfäste i instickslåset):

SmartHandle AX Advanced har någon av tre varianter:

  • 7 mm
  • 8 mm
  • 9 mm

Adapterhylsor används till de övriga tryckespinnesfästena i instickslåset.

Du behöver bara veta tryckespinnens tjocklek för att beställa rätt handtagssats. Den kan du enkelt mäta.

  1. Demontera innerhandtaget.
  2. Endast för 7 mm tryckespinne: Dra av adaptern från tryckespinnen.
  3. Endast för 7 mm tryckespinne: Spara adaptern.
    Du behöver den till utbyteshandtaget.
  4. Mät tryckespinnens tjocklek.

Beställ sedan den handtagssats som passar till tryckespinnen.

Artikelnummer

Beskrivning

7-8

Handtagets tryckespinnesfäste är 8 mm. Passar till alla tryckespinnestjocklekar utom 9 mm.

9

Handtagets tryckespinnesfäste är 9 mm. Passar endast tryckespinnesfästet 9 mm.
