SnapIn: - SmartHandle 3062

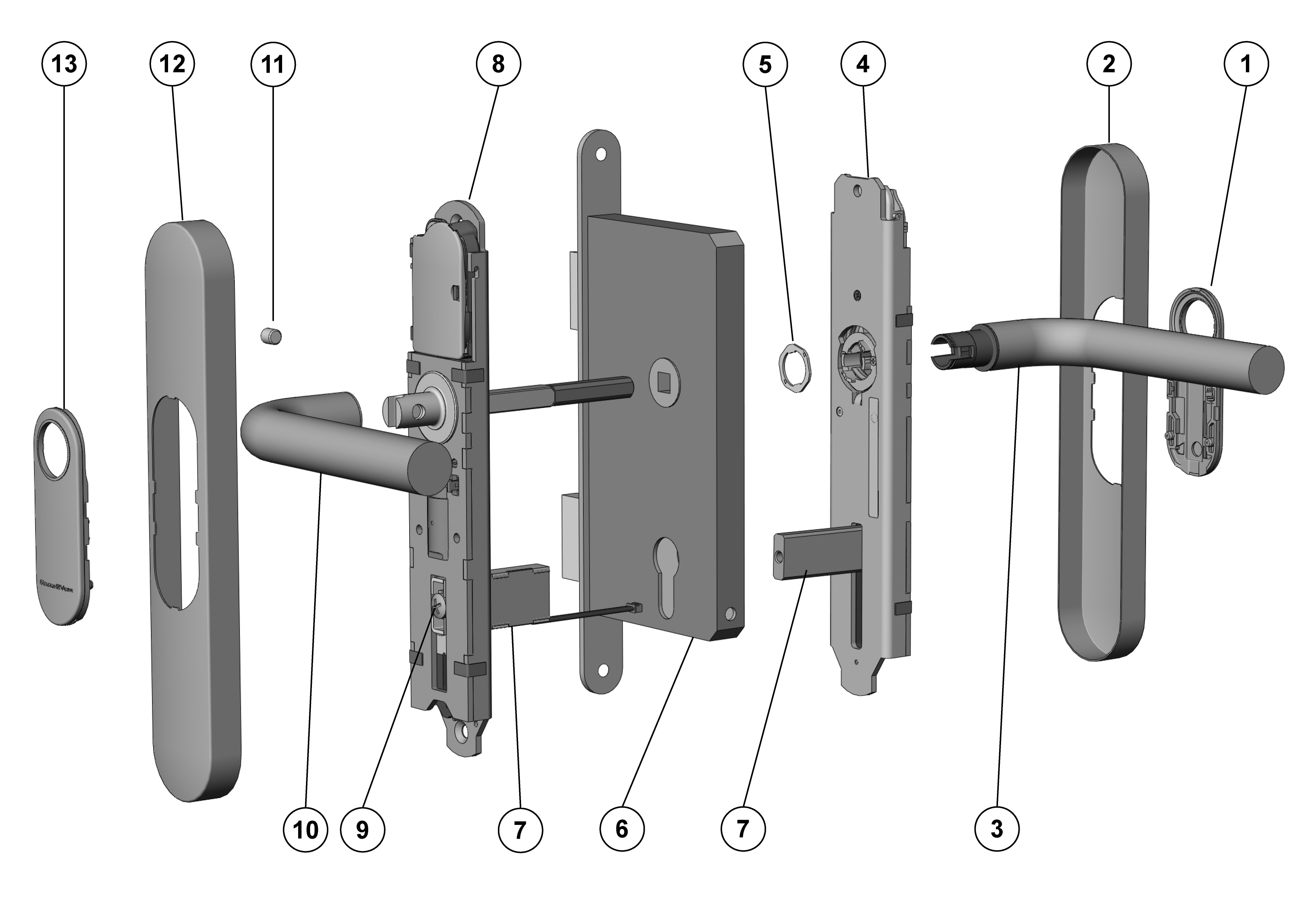

Signaturforklaring:

  1. Indlæg
  2. Afdækning
  3. Udvendigt håndtag
  4. Udvendigt langskilt
  5. Håndtagslås
  6. Dørlås (ikke inkl. i leverancen)
  7. SnapIn-mekanisme
  8. Indendørs langskilt
  9. Skruer
  10. Indvendigt håndtag
  11. Unbracoskrue
  12. Afdækning
  13. Indlæg

Montage

  1. Valgfrit: Håndtag / Rosetter / Beslag osv., anbragt på døren, skal afmonteres.
  2. Valgfrit: Indstikslåsen fastgøres i døren
  3. SmartHandle leveres delvis monteret, se "afmontering".
  4. Ved nogle håndtag er det ikke muligt af anbringe indlægget i monteret tilstand (f.eks. krumme håndtag). Ved disse håndtag skubbes indlægget ind på det udvendige håndtag (med logoet udad) Generelt er det muligt at arbejde sådan på alle varianter.
  5. Før indlægget (1) på det udvendige håndtag (3). Afhængigt af håndtagsvariant kan dette ikke længere ske i monteret tilstand.
  6. Stik yderhåndtaget (3) horisontalt ind i yderbeslaget (4) i den ønskede retning, alt efter om det drejer sig om en DIN venstre eller DIN højre dør.
  7. Sæt håndtagslåsen (5) på (billede 2 og billede 3)
  8. Hold yderhåndtaget (3) fast og drej håndtagslåsen (5) med gaffelnøglen indtil anslag, ca. 75° mod højre (billede 4 og billede 5). Ved ikke-korrekt montering er der risiko for, at håndtaget kan løsne sig igen.
  9. Valgfrit: Ved en lås med 8,5 mm eller 10 mm firkant skubbes den tilsvarende bøsning (8 mm --> 8,5 mm (ikke inkl. i leveringen) hhv. 8 mm -> 10 mm) indefra gennem indstikslåsens modtager.
  10. Det 3-ledede kabel på det indendørs langskilt skubbes ind i SnapIn-mekanismen (7). Dermed beskyttes disse ved montagen mod påvirkning udefra (ill. 6).
  11. Montering af inderbeslaget (8) foretages fra dørens inderside. Ved samtidigt at skubbe firkanten gennem modtageren og SnapIn-mekanismen gennem cylinderåbningen i indstikslåsen (6) fastgøres inderbeslaget (8) til døren.
  12. Skub inderbeslaget (8) så langt igennem, at det flugter med døren.
  13. Kablerne fjernes fra SnapIn-mekanismen (7), så disse ligger synligt i døren og ikke beskadiges (ill. 7).
  14. Montering af yderbeslaget (4) foretages på dørens yderside. Samtidigt skubbes yderbeslagets firkantfatning (4) på firkanten og SnapIn-mekanismen (7) på yderbeslaget (4) i inderbeslagets (8) SnapIn (7).
  15. Yderbeslag (4) skubbes ind på døren til ca. 1 cm afstand.
  16. Det 3-ledede kabel på det indendørs langskilt skubbes gennem yderbeslagets aflange hul. Undgå at trække i kablet (ill. 8).
  17. Forbind inderbeslagets 3-polede kabel med yderbeslagets 3-polede kabel. Dette kan kun stikkes ind i én retning. Træk ikke i kablerne. Frigør i stedet stikket forsigtigt.
  18. Valgfrit: Forbind LockNodes 2-polede kabel med inderbeslagets 2-polede kabel.
  19. Yderbeslagets 2-polede kabel kan hænge frit, men må ikke klemmes ved montagen af ydercoveret (1). Træk ikke i kablet.
  20. Tryk yder- og inderbeslag sammen, så at begge flugter med døren.
  21. Fastgørelsesskruen (9) skubbes fra dørens inderside gennem SnapIn-mekanismen (7) og skrues fast med hånden (ca. 5 - 7 Nm).
  22. Tjek at det udvendige håndtag (3) er let at betjene. Hvis ikke, foreligger der eventuelt et problem med indstikslåsen eller en monteringsfejl. I tvivlstilfælde afmonteres komponenterne og der begyndes forfra ved punkt 7. Afhængigt af håndtagsvariant kan dette ikke længere ske i monteret tilstand.
  23. Før det indvendige håndtag (10) på inderbeslagets (8) fastgørelsesflange indtil anslag.
  24. Det indvendige håndtags (10) unbracoskrue (11) skrues fast med hånden, så at de flugter med håndtaget.
  25. Før afdækningen (12) over det indvendige håndtag (10).
  26. Skub indlægget (13) forsigtigt gennem åbningen i inderafdækningen (12).
  27. Skub afdækningen (12) på inderbeslaget (8), så det ligger plant med døren. Afdækningen er ikke symetrisk, bemærk markeringen (ill. 10).
  28. Skub/klik indlægget (13) forsigtigt ind i åbningen (12).
  29. Før afdækningen (1) over det udvendige håndtag (3).
  30. Skub indlægges (1) forsigtigt gennem åbningen i yderafdækningen (2).
  31. Skub afdækningen (2) på yderbeslaget (4), så den ligger plant med døren. Afdækningen er ikke symetrisk, bemærk markeringen (ill. 10).
  32. Før indlægget (1) over håndtaget (3) og klik det forsigtigt ind i afdækningen.
