Konventionel fastgørelse - SmartHandle 3062

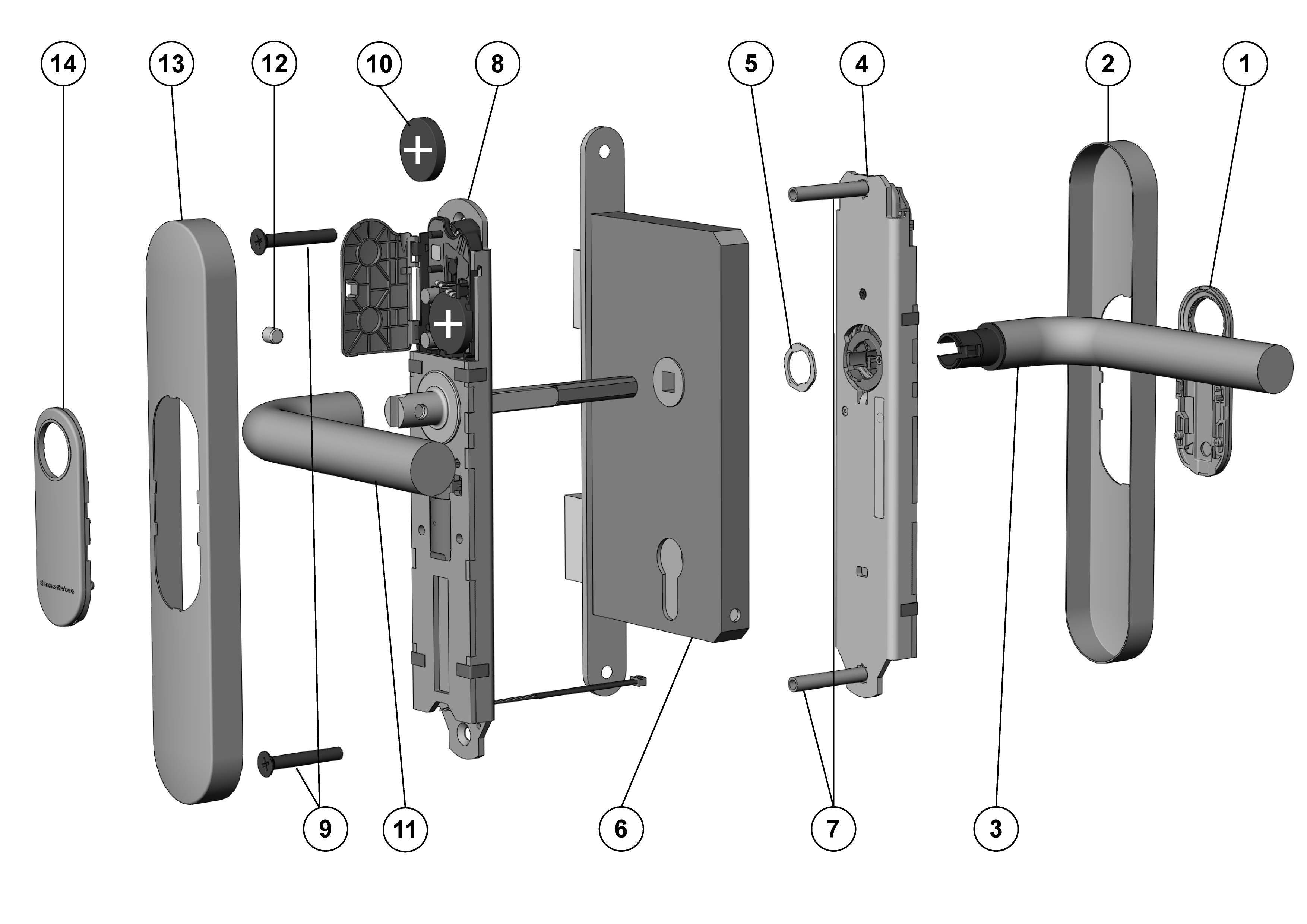

Signaturforklaring:

  1. Indlæg
  2. Afdækning
  3. Udvendigt håndtag
  4. Udvendigt langskilt
  5. Lukkering
  6. Dørlås (ikke inkl. i leverancen)
  7. Afstandsbolte
  8. Indendørs langskilt
  9. Skruer
  10. Øverste batteri
  11. Indvendigt håndtag
  12. Unbracoskrue
  13. Afdækning
  14. Indlæg



Montage:

  1. Valgfrit: Afmonter håndtag / rosetter / beslag osv., der er anbragt på døren.
  2. Smart Handle leveres delvist monteret, se "afmontering".
  3. Ved nogle håndtag er det ikke muligt af anbringe indlægget i monteret tilstand (f.eks. krumme håndtag). Ved disse håndtag skubbes indlægget ind på det udvendige håndtag (med logoet udad) Generelt er det muligt at arbejde sådan på alle varianter.
  4. Valgfrit: Ved en lås med 8,5 mm eller 10 mm firkant skubbes den tilsvarende bøsning (8 mm --> 8,5 mm (ikke inkl. i leveringen) hhv. 8 mm -> 10 mm) indefra gennem indstikslåsens modtager.
  5. Inderbeslagets firkant skubbes gennem modtageren i indstikslåsen (6) i døren, så langskiltet ligger plant. Vigtigt: sørg for at det 3-polede kabel ikke klemmes.
  6. Inderbeslaget (8) justeres, så langskiltet ligger parallelt med døren.
  7. Gennem de modsvarende huller i det indendørs langskilt (8) markeres de nødvendige boringer.
  8. Inderbeslaget (8) fjernes fra døren.
  9. De 2 huller bores gennem døren med en diameter på 8 mm.
  10. Før indlægget (1) på det udvendige håndtag (3). Afhængigt af håndtagsvariant kan dette ikke længere ske i monteret tilstand.
  11. Stik yderhåndtaget (3) horisontalt ind i yderbeslaget (4) i den ønskede retning, alt efter om det drejer sig om en DIN venstre eller DIN højre dør.
  12. Sæt håndtagslåsen (5) på. (Ill 3 og 3).
  13. Hold yderhåndtaget (3) fast og drej håndtagslåsen (5) med gaffelnøglen indtil anslag, ca. 75° mod højre (billede 4 og billede 5). Ved ikke-korrekt montering er der risiko for, at håndtaget kan løsne sig igen.
  14. Montering af inderbeslaget (8) foretages fra dørens inderside. Inderbeslagets firkant føres igennem indstikslåsens modtager (6), og inderbeslaget (8) skubbes indtil ca. 1 cm afstand på døren.
  15. Det 3-ledede kabel på det indendørs langskilt skubbes gennem PZ-åbningen i indstikslåsen.
  16. Skub inderbeslaget (8) så langt igennem, at det flugter med døren.
  17. Montering af yderbeslaget (4) foretages på dørens yderside.
  18. Den nederste afstandsbolt (7) i det ydre langskilt (4) skubbes ind, den øverste afstandsbolt (7) er allerede isat fra fabrikken.
  19. Samtidigt skubbes modtageren i yderbeslaget på firkanten og begge afstandsbolte (7) gennem de to borehuller i døren. Vigtigt: sørg for, at kablet ikke klemmes.
  20. Forbind inderbeslagets 3-polede kabel med yderbeslagets 3-polede kabel. Dette kan kun skubbes ind i én retning. Træk ikke i kablerne. Frigør i stedet forsigtigt strømtilførslen.
  21. Yderbeslagets 2-polede kabel kan hænge frit, men må ikke klemmes ved montagen af yderafdækningen (2). Træk ikke i kablet.
  22. Tryk yder- og inderlangskilt sammen, så begge flugter med døren.
  23. Elektronikkens afslutningsdæksel på inderbeslaget klikkes forsigtigt ud af holderen og foldes tilbage. Vær i den forbindelse opmærksom på at elektronikken ikke belastes mekanisk eller på anden måde beskadiges.
  24. Det øverste batteri (10) tages forsigtigt ud af holderen. Berør kun batterierne med rene og fedtfri handsker!
  25. Fra dørens inderside skubbes de medfølgende skruer (9) gennem borehullerne i inderbeslaget (8) og monteres med hånden (ca. 5 - 7 Nm) med yderbeslagets afstandsbolte (7).
  26. Med pluspolen væk fra døren skubbes det øverste batteri (10) ind i holderen igen, skub først batteriet under den sorte holdekrave. Berør kun batterierne med rene og fedtfri handsker!
  27. Elektronikkens lukkedæksel fastgøres igen i holderen.
  28. Tjek at det udvendige håndtag (3) er let at betjene. Hvis ikke, foreligger der eventuelt et problem med indstikslåsen eller en monteringsfejl. I tvivlstilfælde afmonteres komponenterne og der begyndes forfra ved punkt 10.
  29. Før indlægget (14) på det indvendige håndtag (11). Afhængigt af håndtagsvariant kan dette ikke længere ske i monteret tilstand.
  30. Før det indvendige håndtag (11) på inderbeslagets (8) fastgørelsesflange (8) indtil anslag.
  31. Unbracoskruen (12) på det indvendige håndtag drejes fast med hånden.
  32. Før afdækningen (13) over det indvendige håndtag (11).
  33. Skub afdækningen (14) forsigtigt gennem åbningen i inderafdækningen (13).
  34. Skub afdækningen (13) på inderbeslaget (8), så det ligger plant med døren. Afdækningen er ikke symetrisk, bemærk markeringen (ill. 7).
  35. Indlægget (14) klikkes forsigtigt ind i afdækningen (13).
  36. Før afdækningen (2) over det udvendige håndtag (3).
  37. Skub indlægget (1) forsigtigt gennem åbningen i yderafdækningen (2).
  38. Skub afdækningen (2) på yderbeslaget (4), så det ligger plant med døren. Afdækningen er ikke symetrisk, bemærk markeringen (ill. 7).
  39. Indlægget (1) klikkes forsigtigt ind i afdækningen (2).
