IO-connector - RouterNode 2

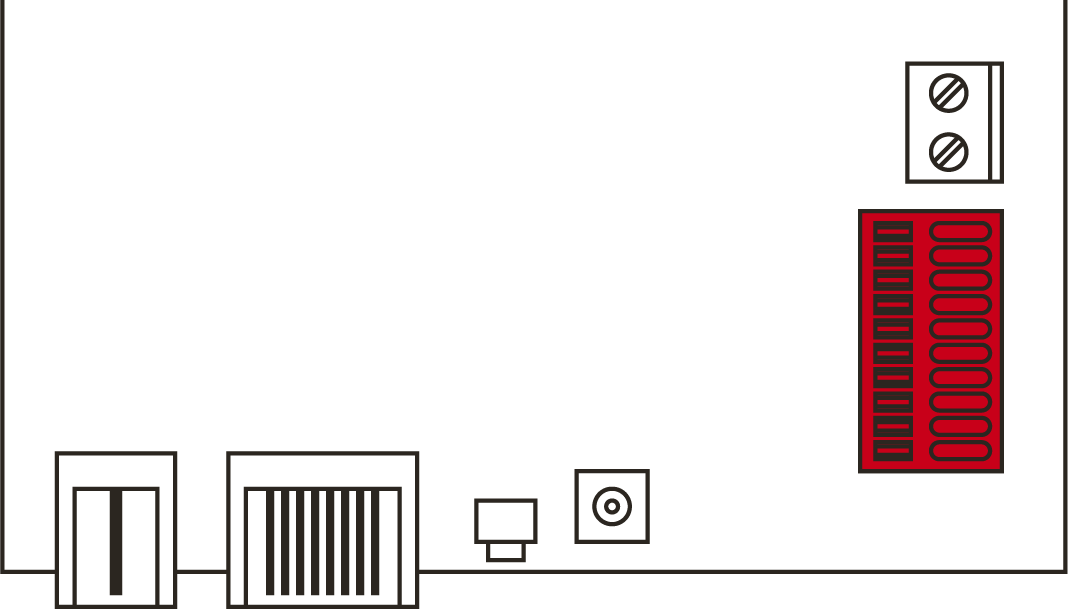

De IO-connector maakt communicatie met externe apparatuur mogelijk. Druk de klem met de krachtige veer omlaag met een schroevendraaier om kabels aan te sluiten of weg te nemen. Details en toepassingsvoorbeelden voor het schakelen van de IO-connector vindt u in het manual van de RouterNode 2.

Evalueren van digitale signalen

Veranderingen van het spanningsniveau worden herkend als signaal. U kunt signalen tussen 0 V_DC en +3,3 V_DC evalueren. Signalen van 0 V_DC tot +0,8 V_DC worden als Low herkend, terwijl signalen van +2,0 V_DC tot +3,3 V_DC als High worden herkend. U kunt in LSM op signalen reageren en acties aansturen.

Evaluatie van een analoog signaal

De RouterNode 2 digitaliseert het spanningsniveau en vergelijkt de waarden met een drempelwaarde. Deze drempelwaarde kunt u in de WaveNet-Manager configureren om een analoge gebeurtenis aan te sturen. In het Event Management van LSM bepaalt u hoe er moet worden gereageerd op het optreden van deze gebeurtenis.

Gebruik van het relais

Het relais beschikt over twee potentiaalvrije uitgangen en een gemeenschappelijke aarding. Met het relais kunt u externe apparatuur aansturen.

Gebruik van de Open-Drain-uitgangen

De Open-Drain-uitgangen vormen in geactiveerde toestand een elektrische verbinding met het aardpotentiaal van de RouterNode 2.
