Technische gegevens - RouterNode 2

Algemeen

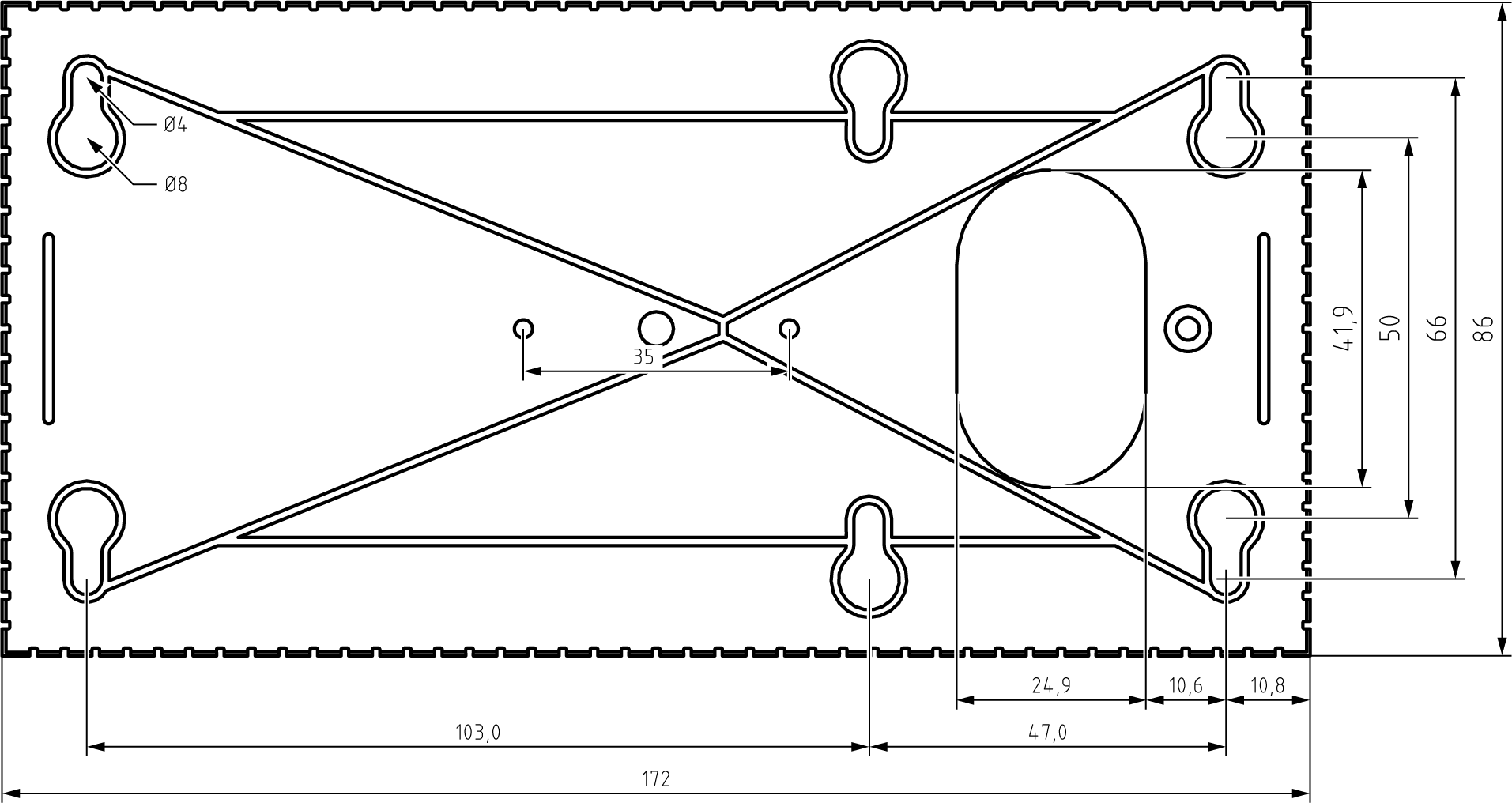

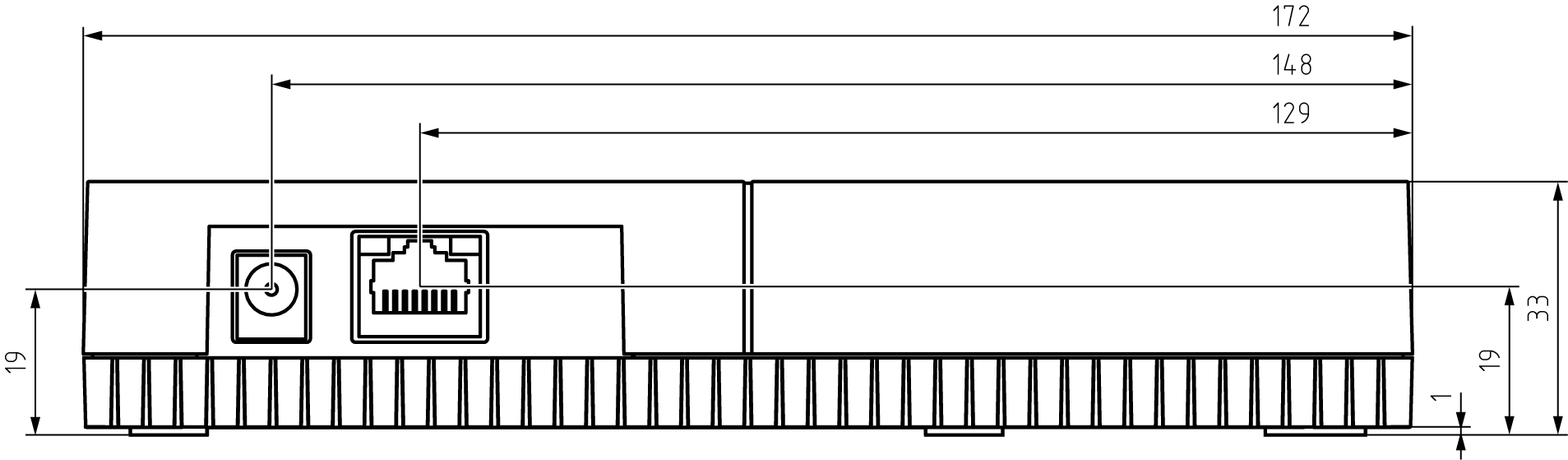

Afmetingen

172 mm × 86 mm × 33 mm

Gewicht

ca. 100 g

Materiaal

ABS-kunststof, UV-stabiel

Kleur

Wit (gelijk met RAL 9016 “verkeerswit”)

Montage

• horizontaal
• verticaal
• Wandmontage mogelijk
• Geïntegreerde trekontlasting (3x)

Aansluitingen

• RJ45 (netwerk/PoE)
• Ronde stekker Ø 5,5 mm, Ø stift 2,0 mm (stroomvoorziening)
• Klemmenblok met schroeven 2-polig, diameter draden 0,14 mm² tot 1,5 mm² (stroomvoorziening voor externe toepassingen)
• MCX-bus (optionele externe antenne)

Aansluitingen (alleen bruikbaar op de RouterNode 2)

• Klemmenblok met veren 10-polig, diameter draden 0,14 (stijf) resp. 0,2 (flexibel) mm² tot 0,5 mm² (IO-connector, alleen bruikbaar bij RouterNode 2)

Omgeving

Temperatuur

• In bedrijf: -10 °C tot +55 °C
• Opslag: -20 °C tot +60 °C

Luchtvochtigheid

Max. 90% zonder condensatie

Beschermingsklasse

IP20

Elektriciteit

Bedrijfsspanning

9 V_DC tot 32 V_DC (ompolingsbeveiliging) of PoE conform IEEE 802.3af

Voeding via PoE en ronde stekker tegelijkertijd mogelijk: Ronde stekker > 12 V_DC → ronde stekker gebruikt, ronde stekker < 12 V_DC → PoE gebruikt

Vermogen

max. 3 W

Uitgang VOUT

3,0 V_DC tot 3,3 V_DC, max. 200 mA

Relaisuitgang O1

• Max. schakelspanning 30 V_DC/24V_AC (Ohmse belasting)
• Max schakelstroom 1 A (Ohmse belasting)

Digitale uitgangen O2/O3

Max. schakelspanning 12 V_DC, Max. schakelstroom 100 mA (Ohmse belasting)

Interfaces

RJ45

• Netwerkinterface
• 10T/100T
• HP Auto_MDX
• DHCP-Client (DHCP: on)
• IPv4
• Services:
• TCP: 1x via poort 2101
• UDP: 1x voor Digi-Scan (OAM Tool)
• Webserver: Enable

868-MHz

WaveNet-interface, bereik tot 30 m

Analoge ingang

1x met 12-bits resolutie van 0 tot 3,3 V_DC

Digitale ingangen

3x. Een extern contact dat wordt verbonden met VOUT, verandert de logische toestand van 0 in 1.

• Low/Logisch 0: 0 V_DC tot 0,8 V_DC
• High/Logisch 1: 2,0 V_DC tot 3,3 V_DC
• Maximale spanning: 4,1 V_DC

Digitale uitgangen

2x Open-Drain.

Relaiscontacten

1x wisselaar, potentiaalvrij.

Signalering

LED

RGB-LED (midden van de behuizing)

Software

Programmering

via TCP/IP-interface
