Cilinder AX inkorten - Digital Cylinder AX (Z5) Modulariteit

U hebt een bout nodig voor de gewenste lengte.

  1. Krik voor het losmaken van de klem
  2. Afstandhouder voor het uitlijnen van de bout
  3. Klemblok voor het inpersen van de klem

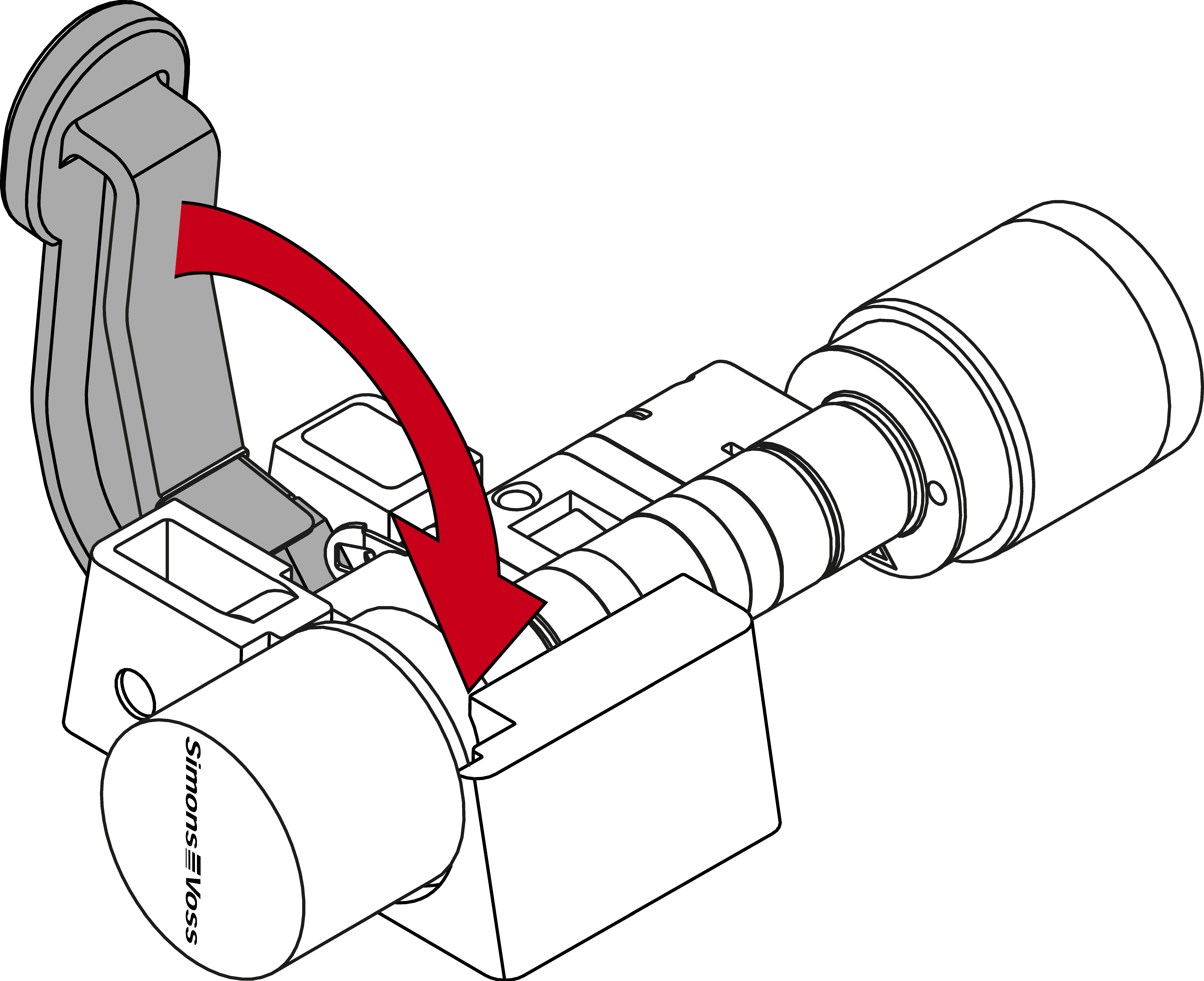

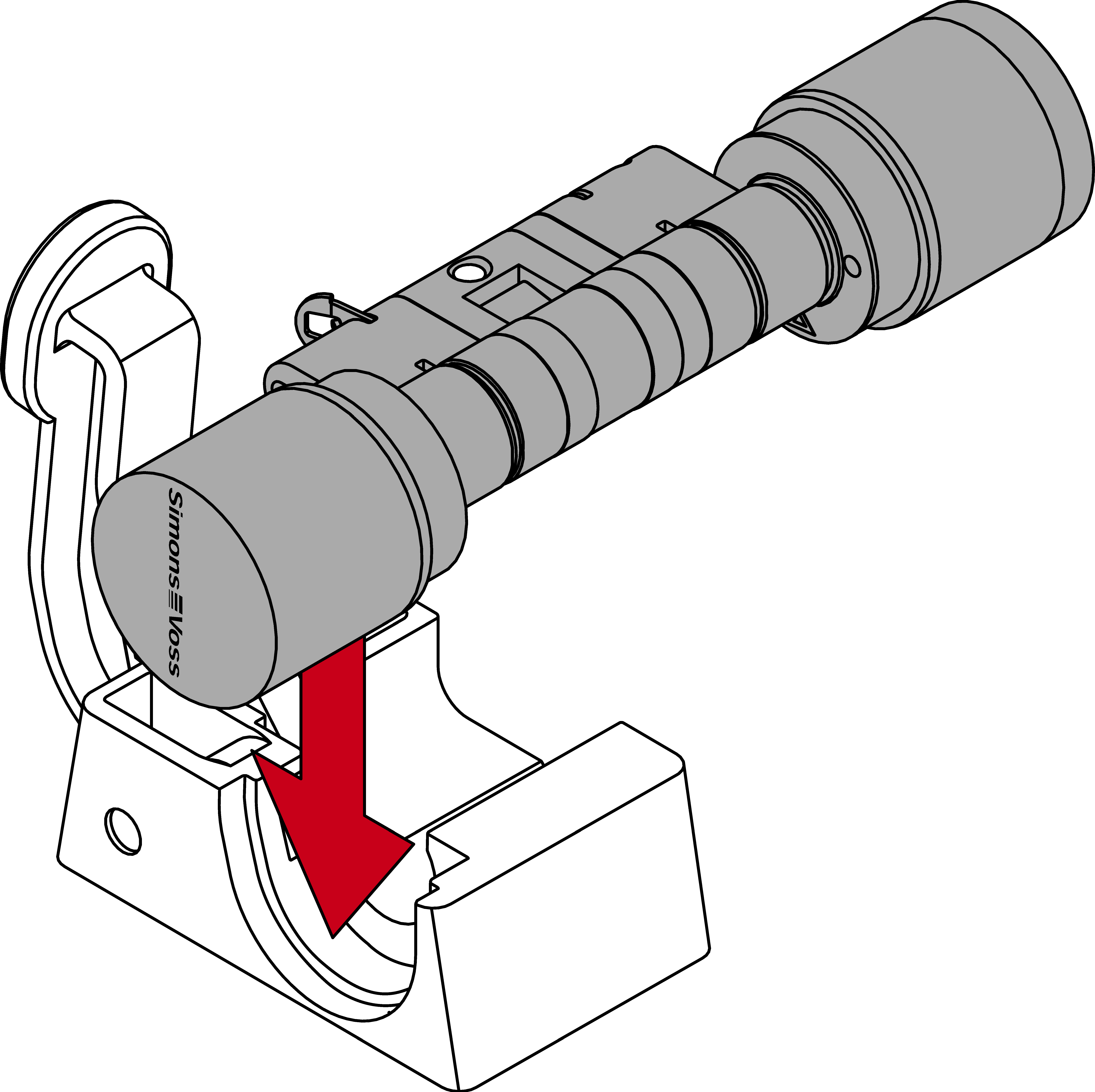

  1. Plaats de cilinder AX in het montagegereedschap voor de knop.

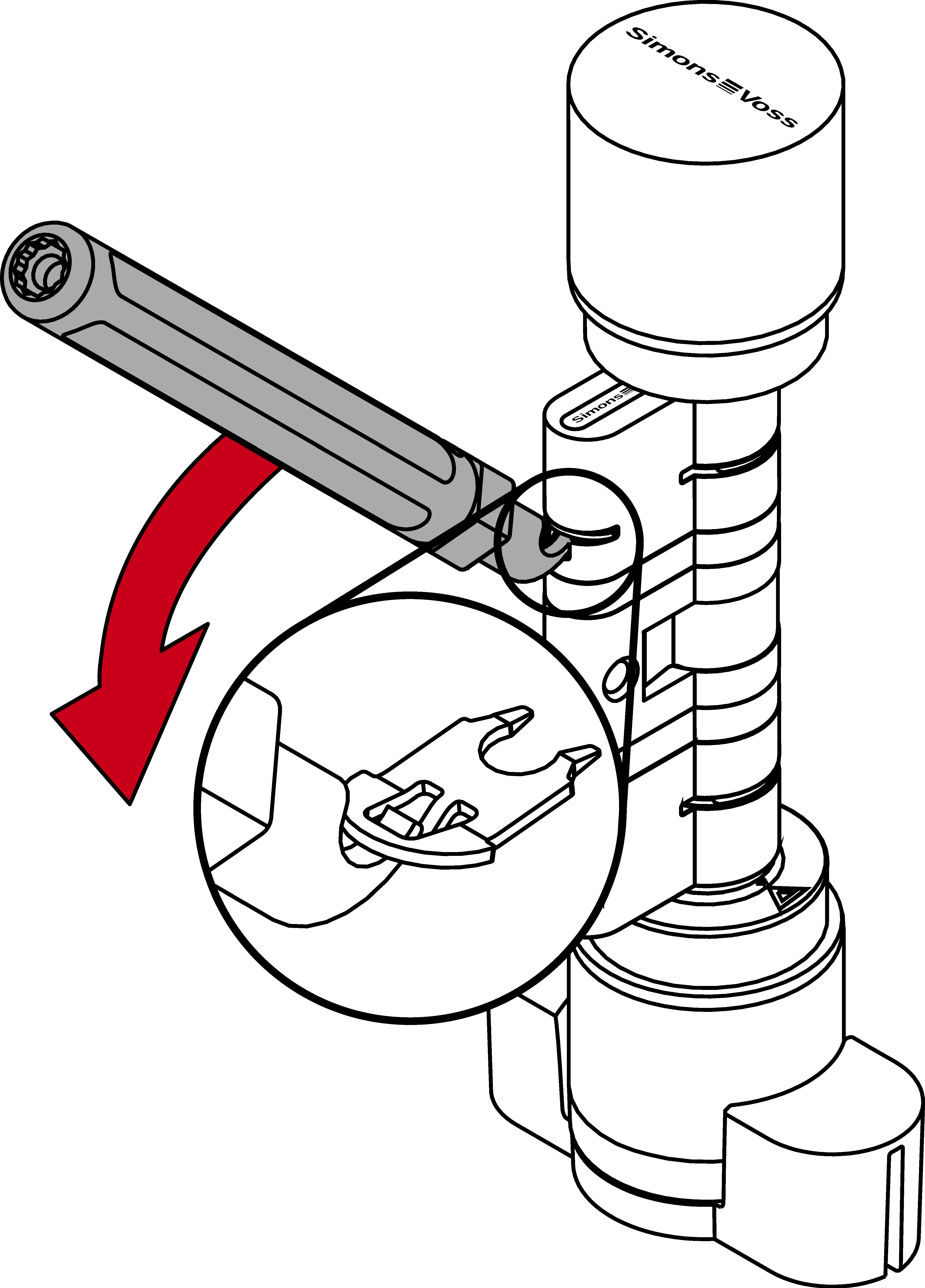

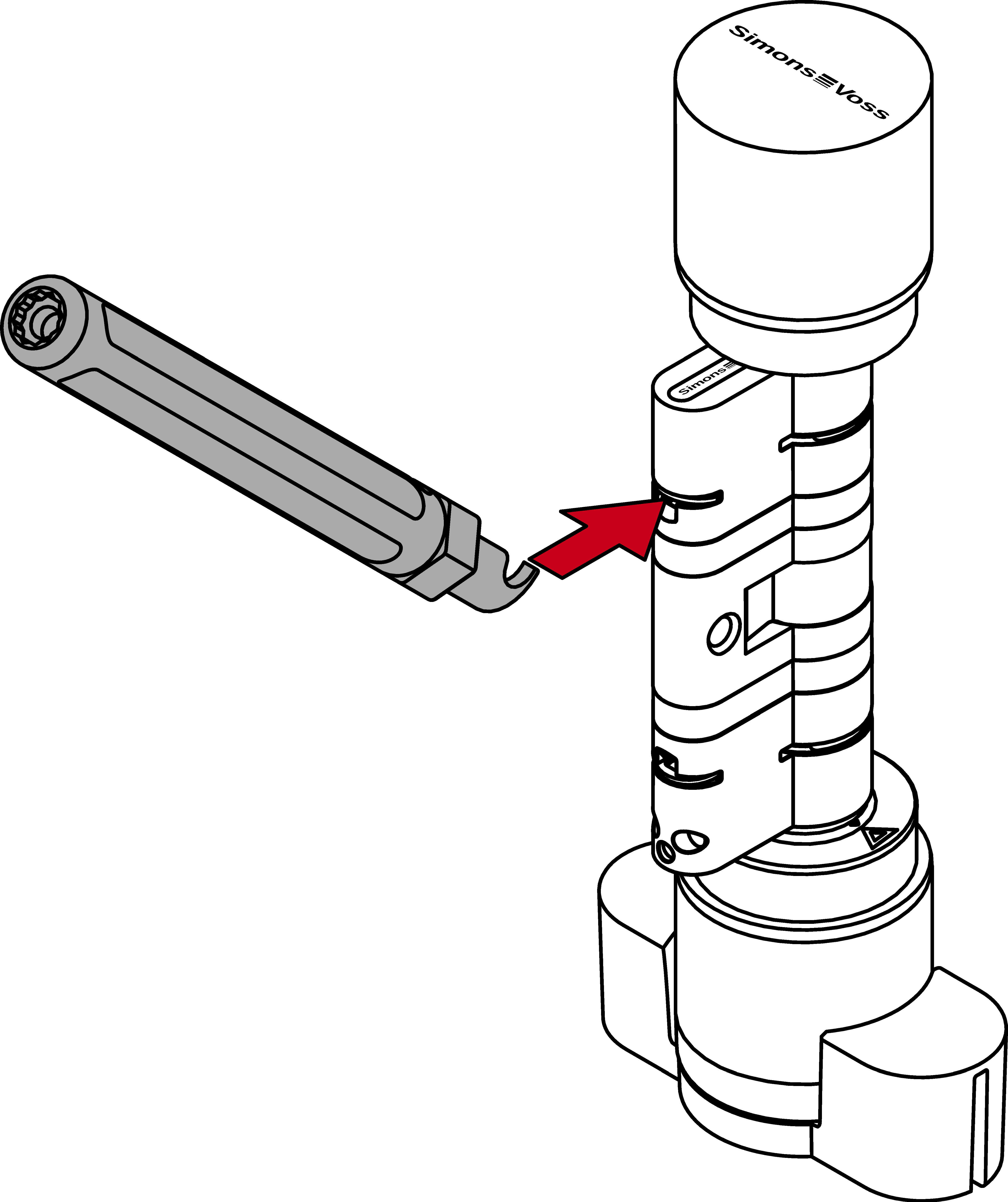

  3. Haak het uiteinde van de krik in de klem.

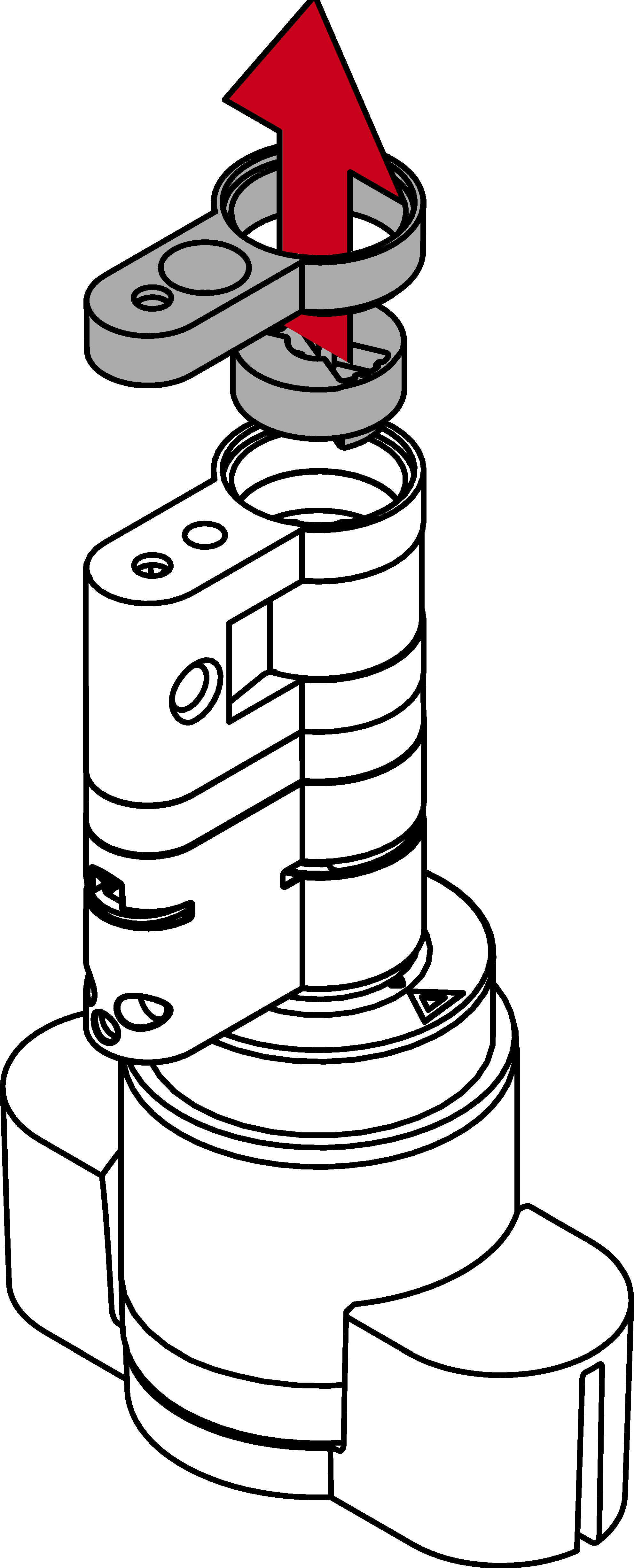

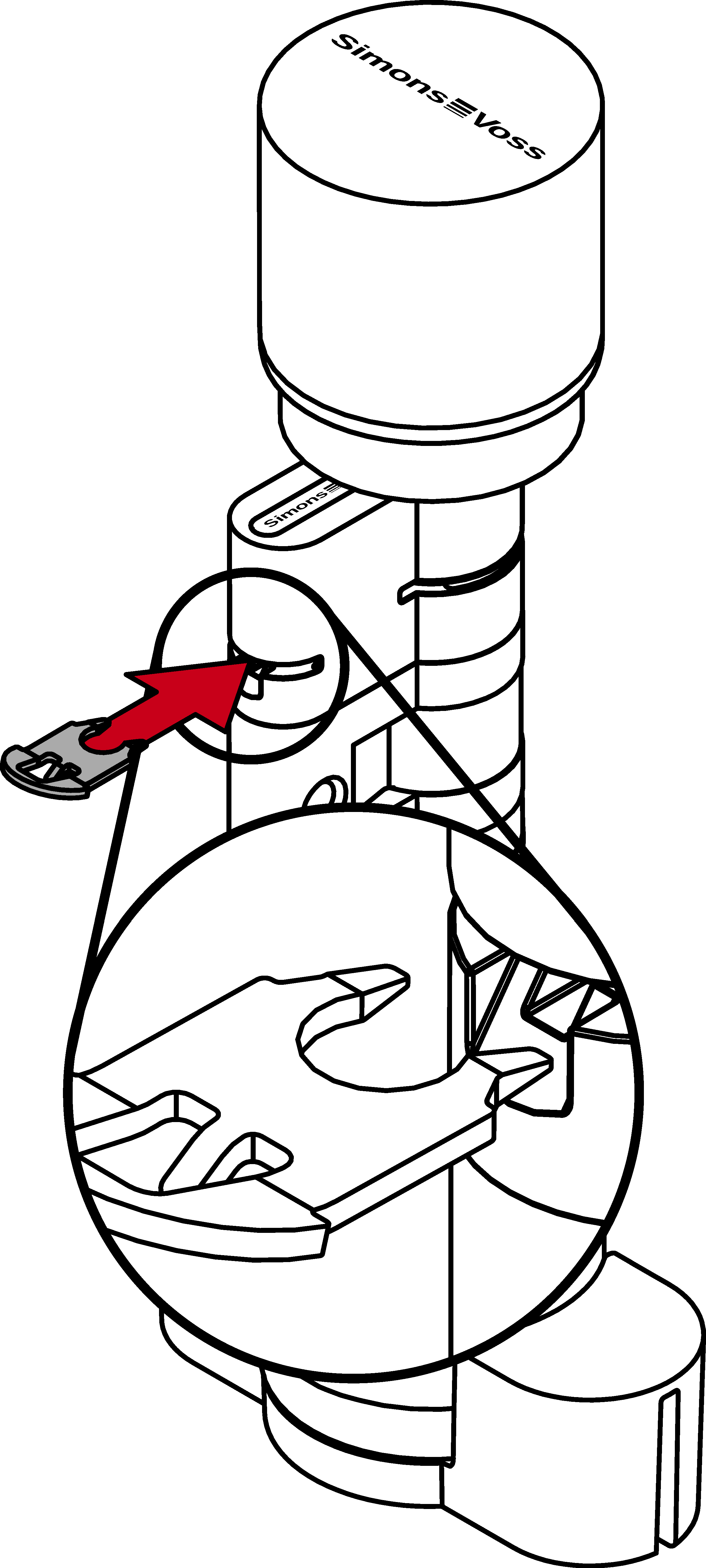

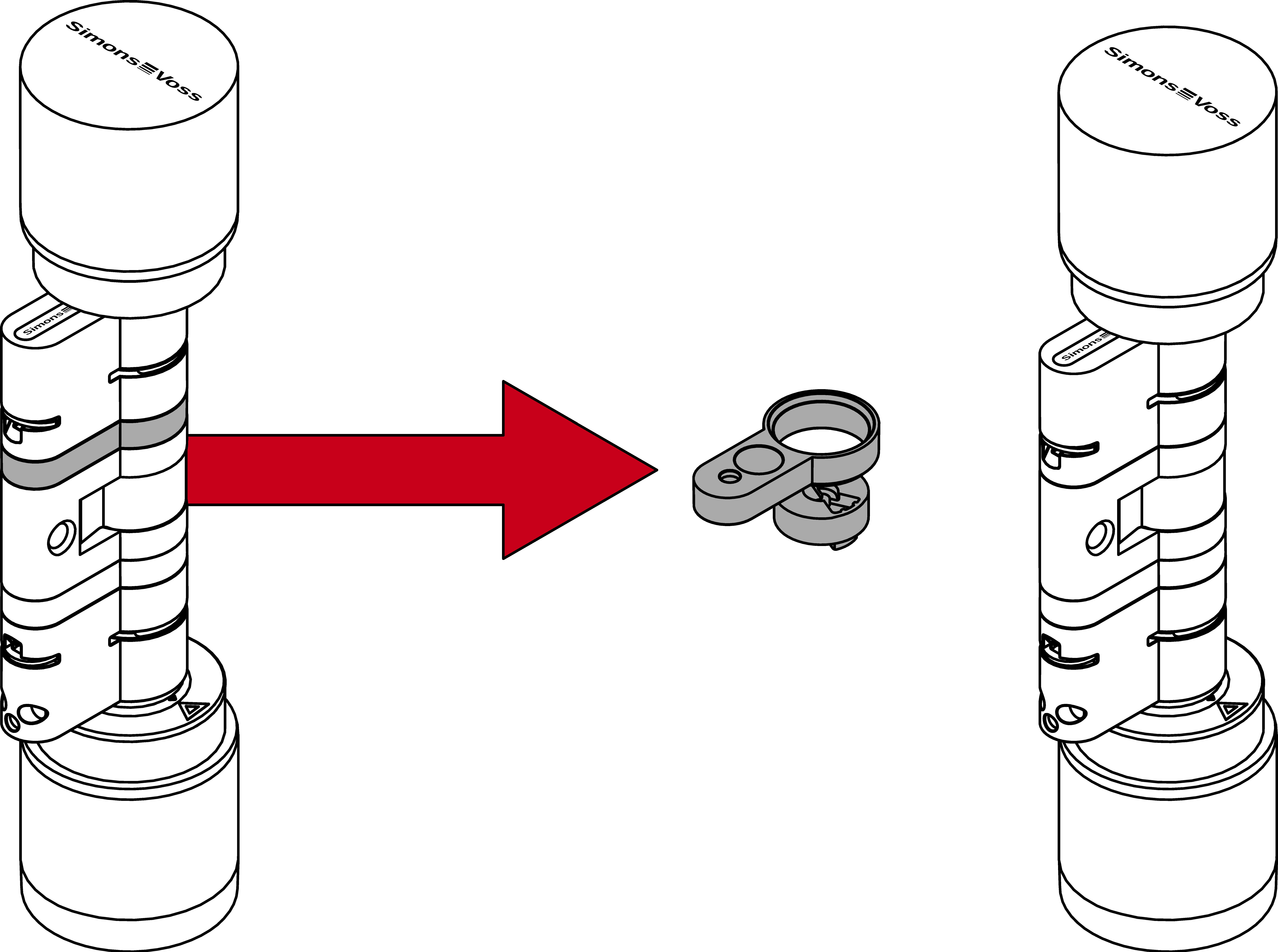

  5. Til de klem uit de profielcilinder door de krik naar het midden van de cilinder te verplaatsen.

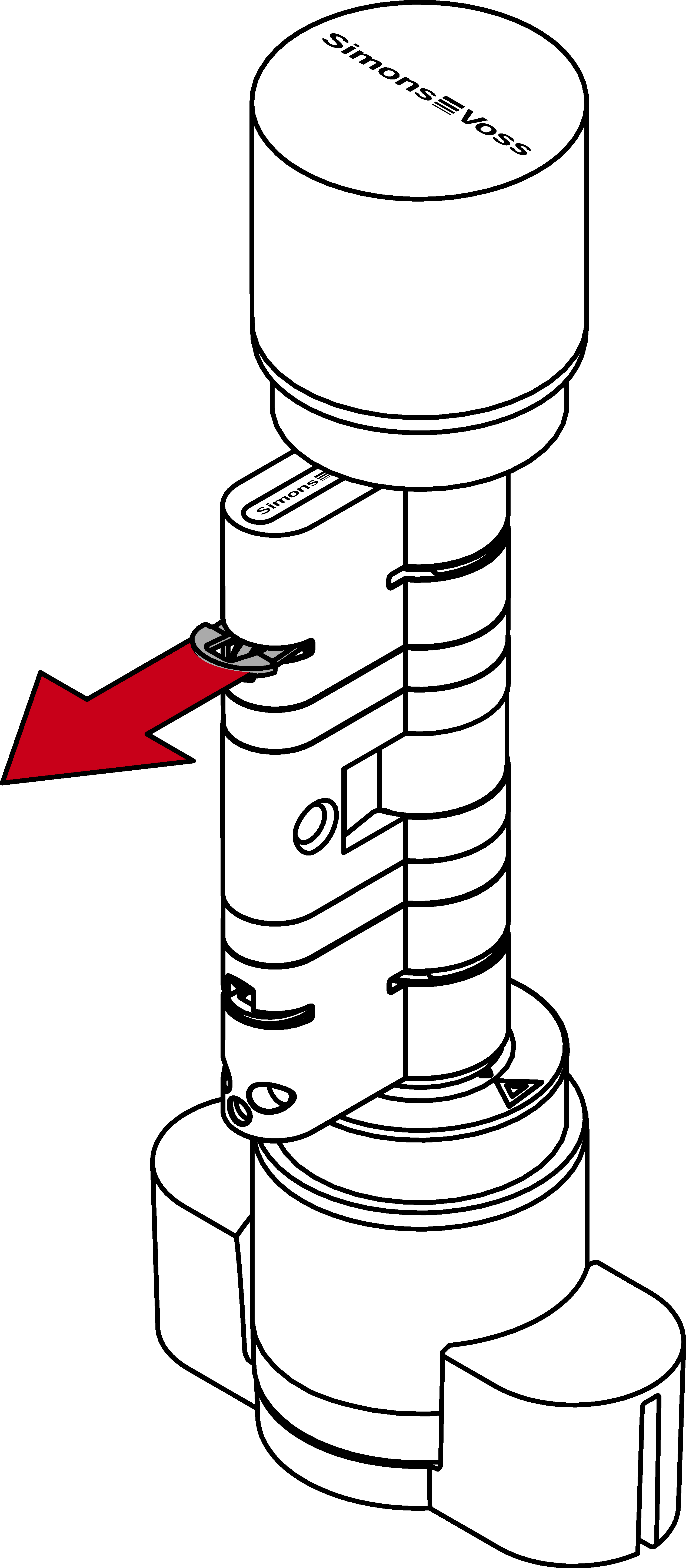

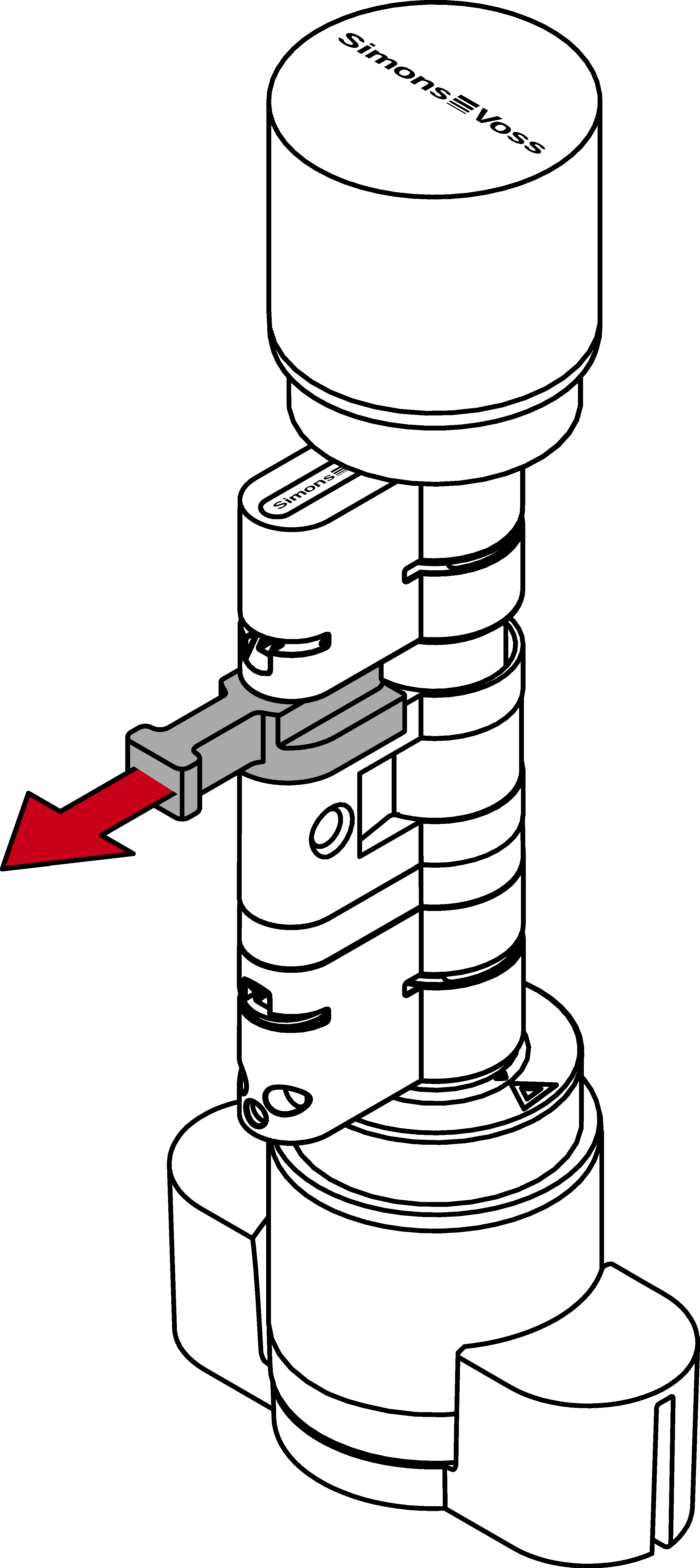

  7. Trek de klem volledig uit de profielcilinder.

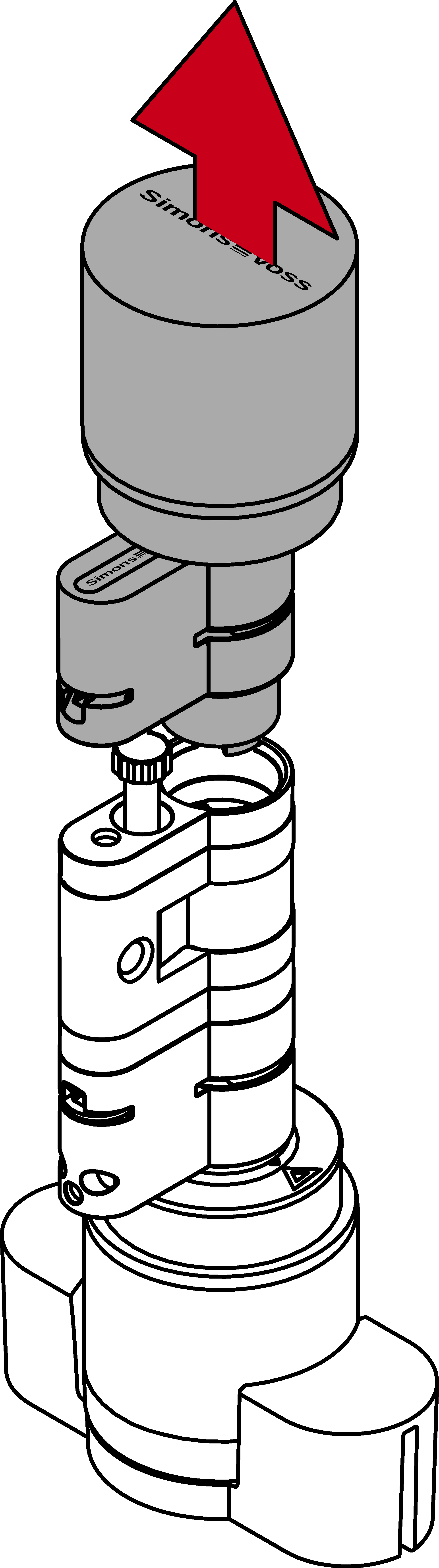

  9. Demonteer de beide cilinderhelften.

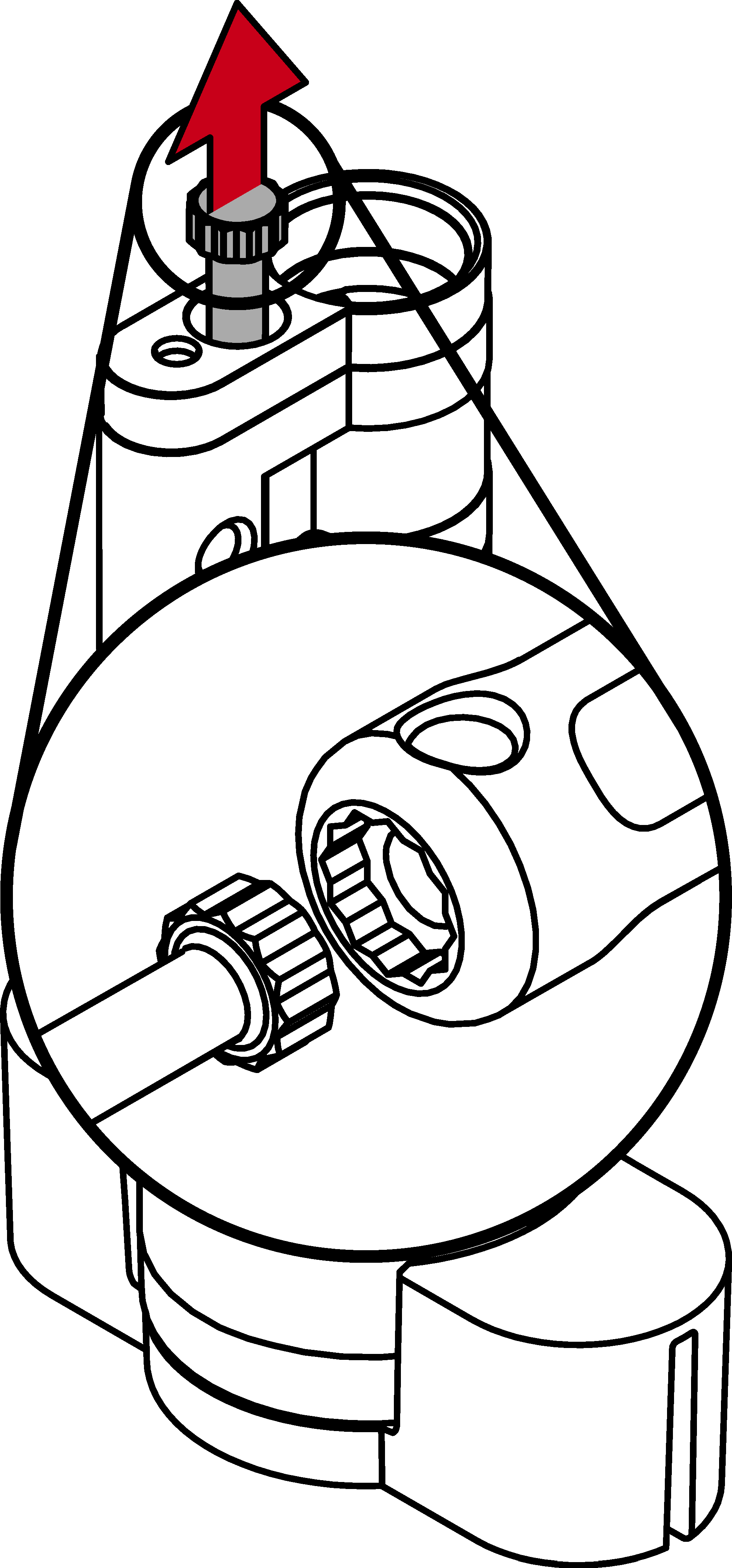

  11. Schroef de bout los met de krik.
  13. Verwijder de profielverlengstukken.
  14. Verwijder de kernverlengstukken.
  16. Monteer de afstandhouder.

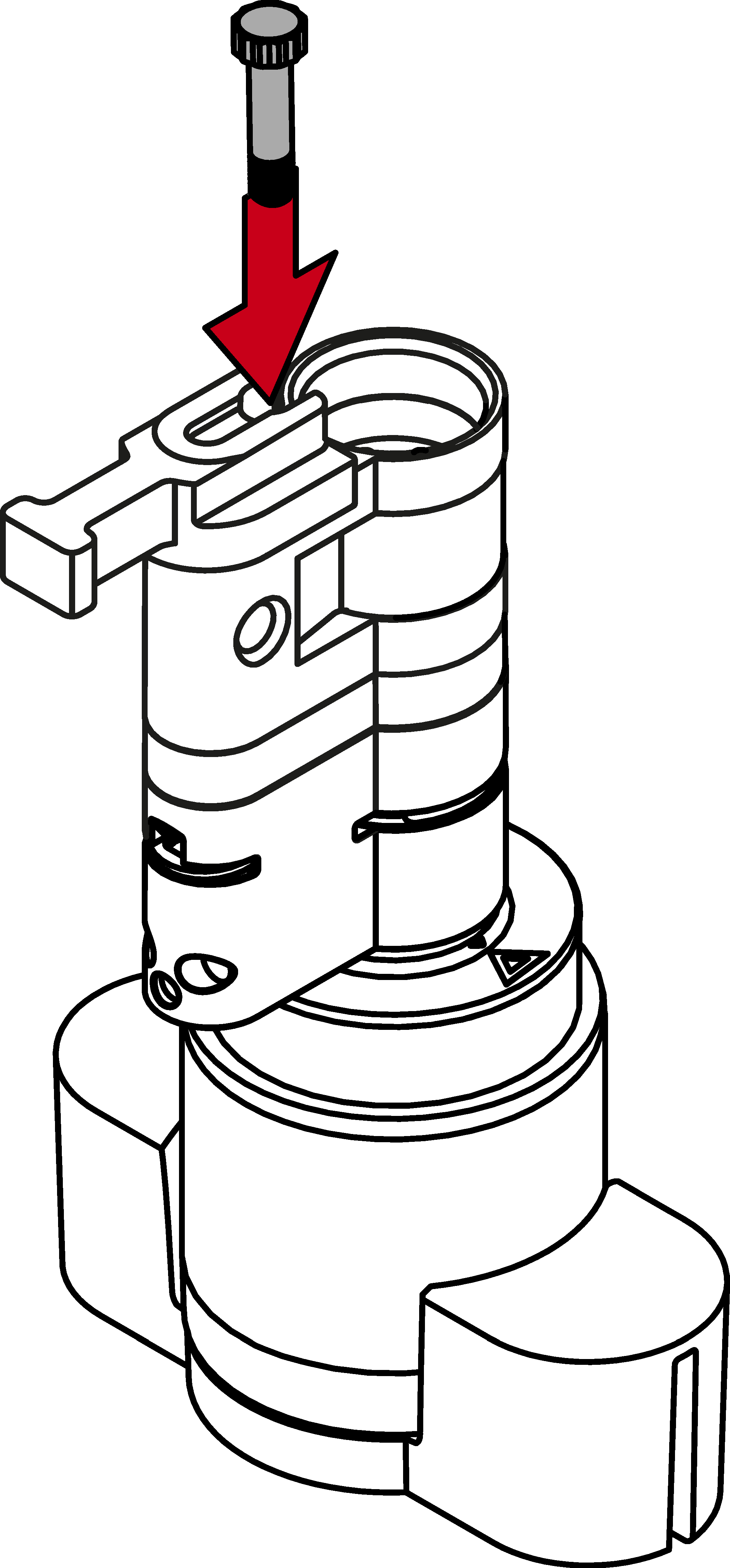

  18. Schroef met de krik een passende bout in totdat deze tegen de afstandhouder aanligt.

  19. OPMERKING

    notice

    Lengte op de kop van de afstandhouder

    Op de kop van de afstandhouder is een getal aangebracht. Dit getal is de lengte van het cilinderprofiel waarbij de afstandhouder past.

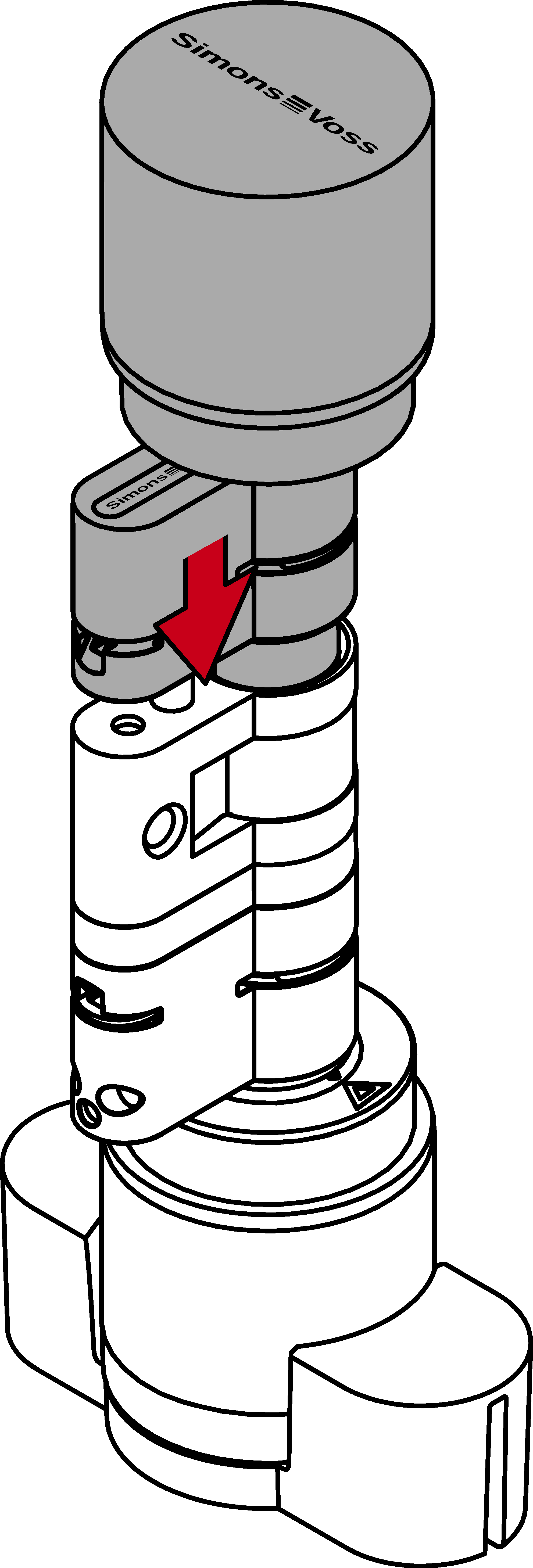

  21. Zet de twee cilinderhelften weer in elkaar.
  23. De bout is beveiligd tegen verdraaien.
  24. Verwijder de afstandhouder weer.
  26. Schuif de helften volledig in elkaar.

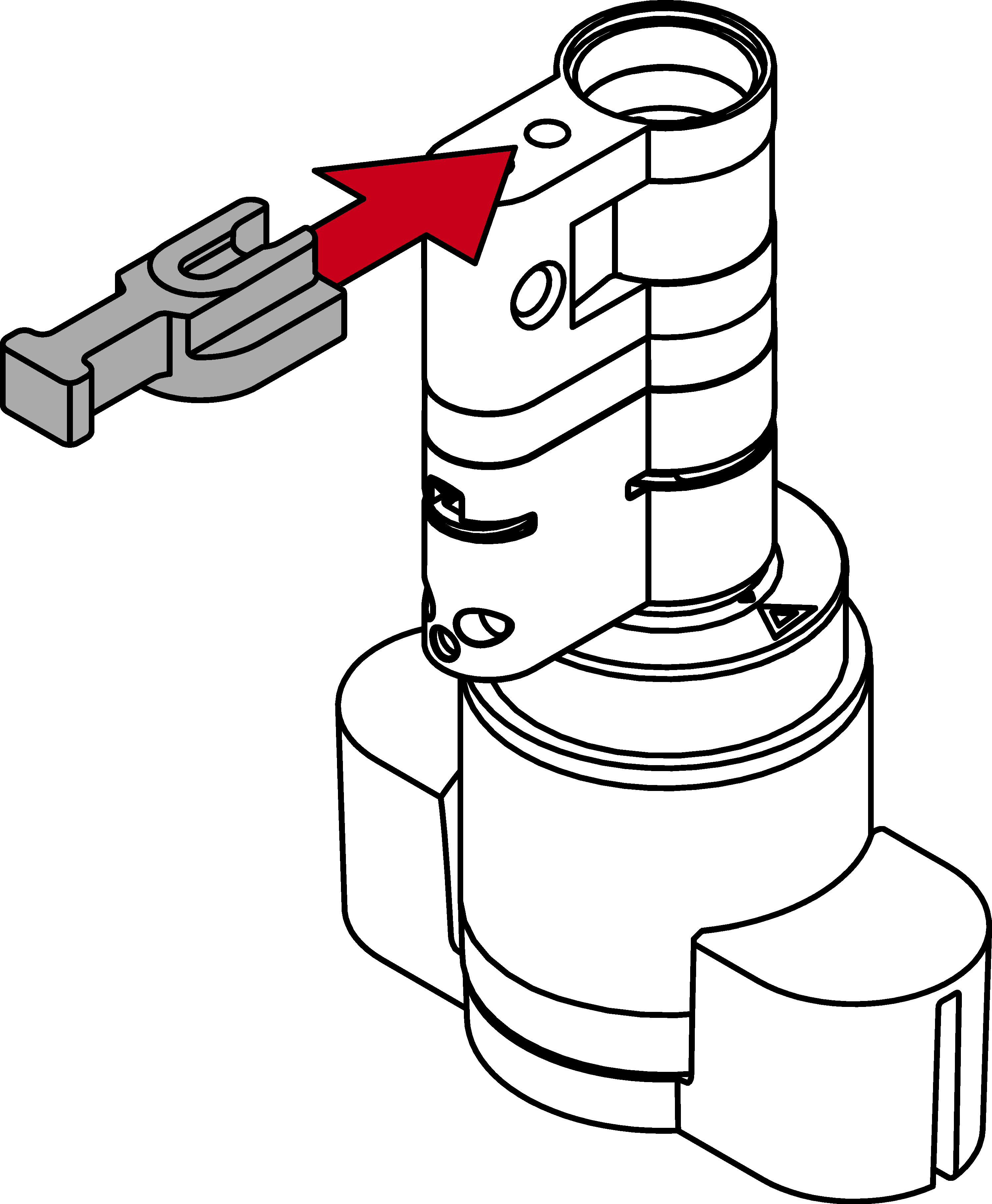

  28. Plaats de klem met de neus voor de stiftschroef weer in de sleuf van de profielcilinder.

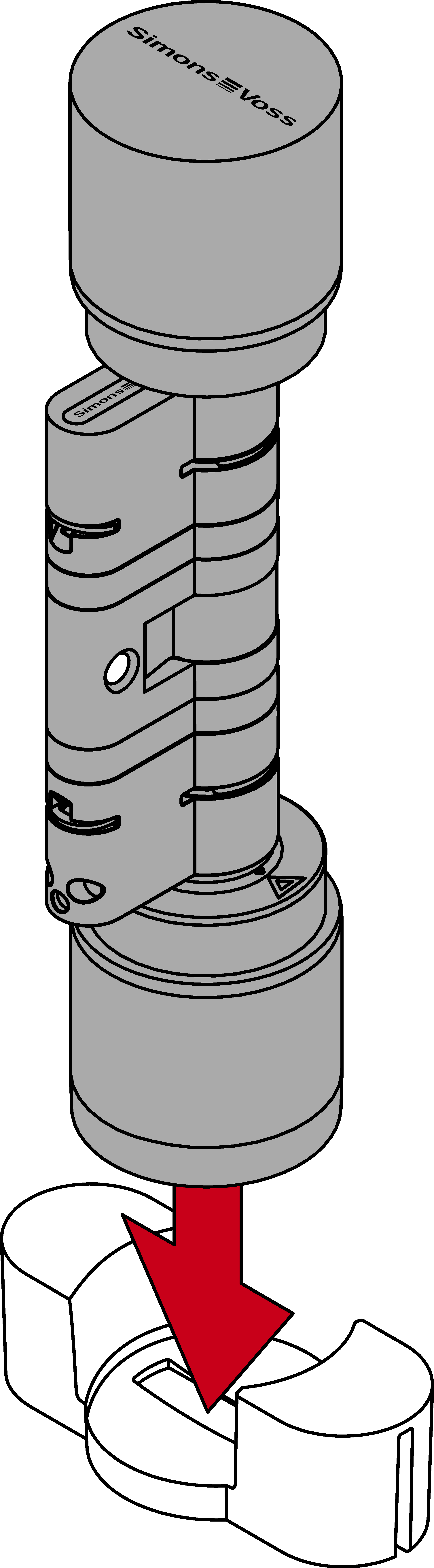

  30. Plaats de cilinder in het klemblok, zodat de profielcilinder en de knop vlak in de uitsparingen liggen.
  32. De hendel van het klemblok is op één plaats met een metalen plaatje versterkt. De eerder ingeschoven klem ligt tegenover dit metalen plaatje.
  33. Druk de hendel van het klemblok naar de bodemplaat toe tot de klem weer volledig in de profielcilinder zit.

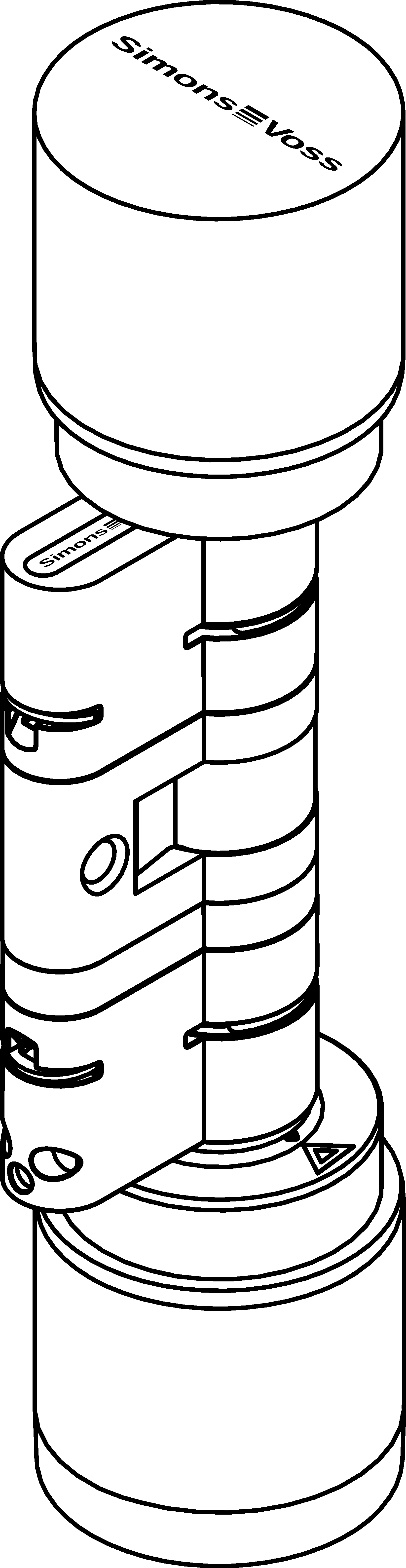

  1. Cilinder AX is korter gemaakt.
