lengtemodulariteit - Digital Cylinder AX (Z5) Modulariteit

De profielcilinder kan met de volgende onderdelen verlengd en ingekort worden:

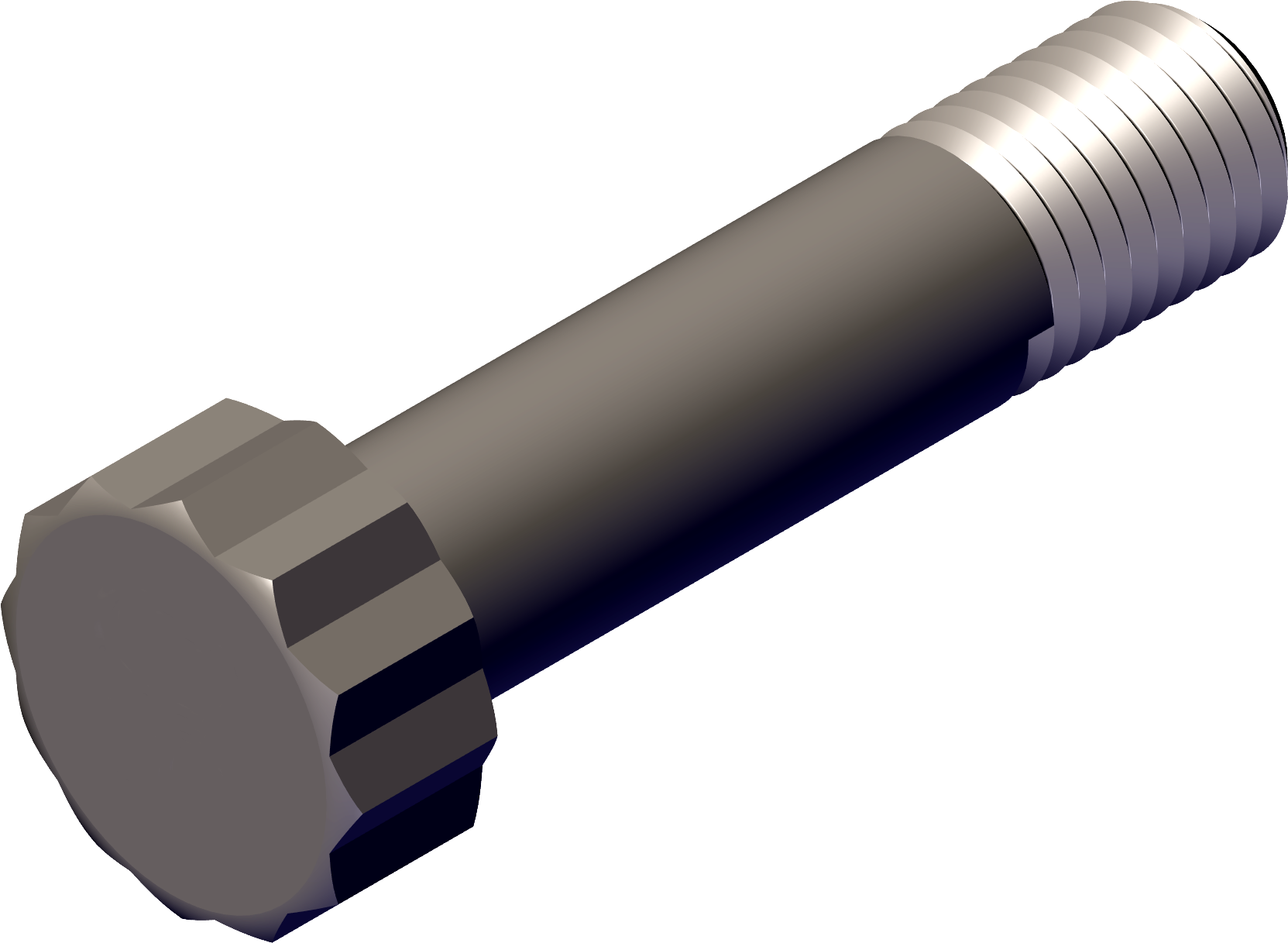

Verlengingspin

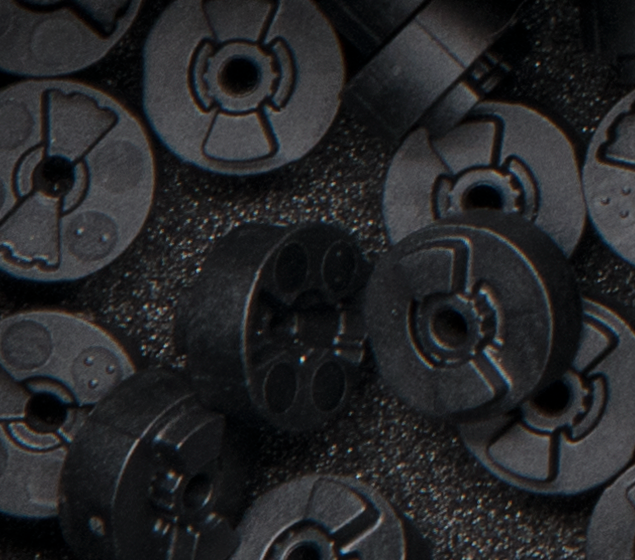

Kernverlengstuk van het profiel

Profielverlengstuk

  • Z5.BOLT.XX (XX=gewenste basislengte)

  • Z5.CORE.05: 5 mm
  • Z5.CORE.10: 10 mm
  • Z5.CORE.20: 20 mm

  • Z5.PROFILE.05: 5 mm
  • Z5.PROFILE.10: 10 mm
  • Z5.PROFILE.20: 20 mm

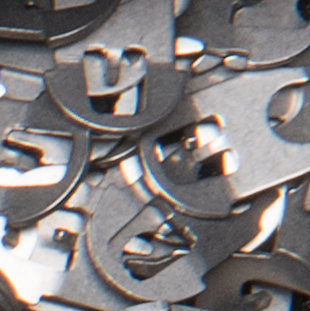

Klem

  • Z5.CLAMPS

Een set bevat 50 stuks.

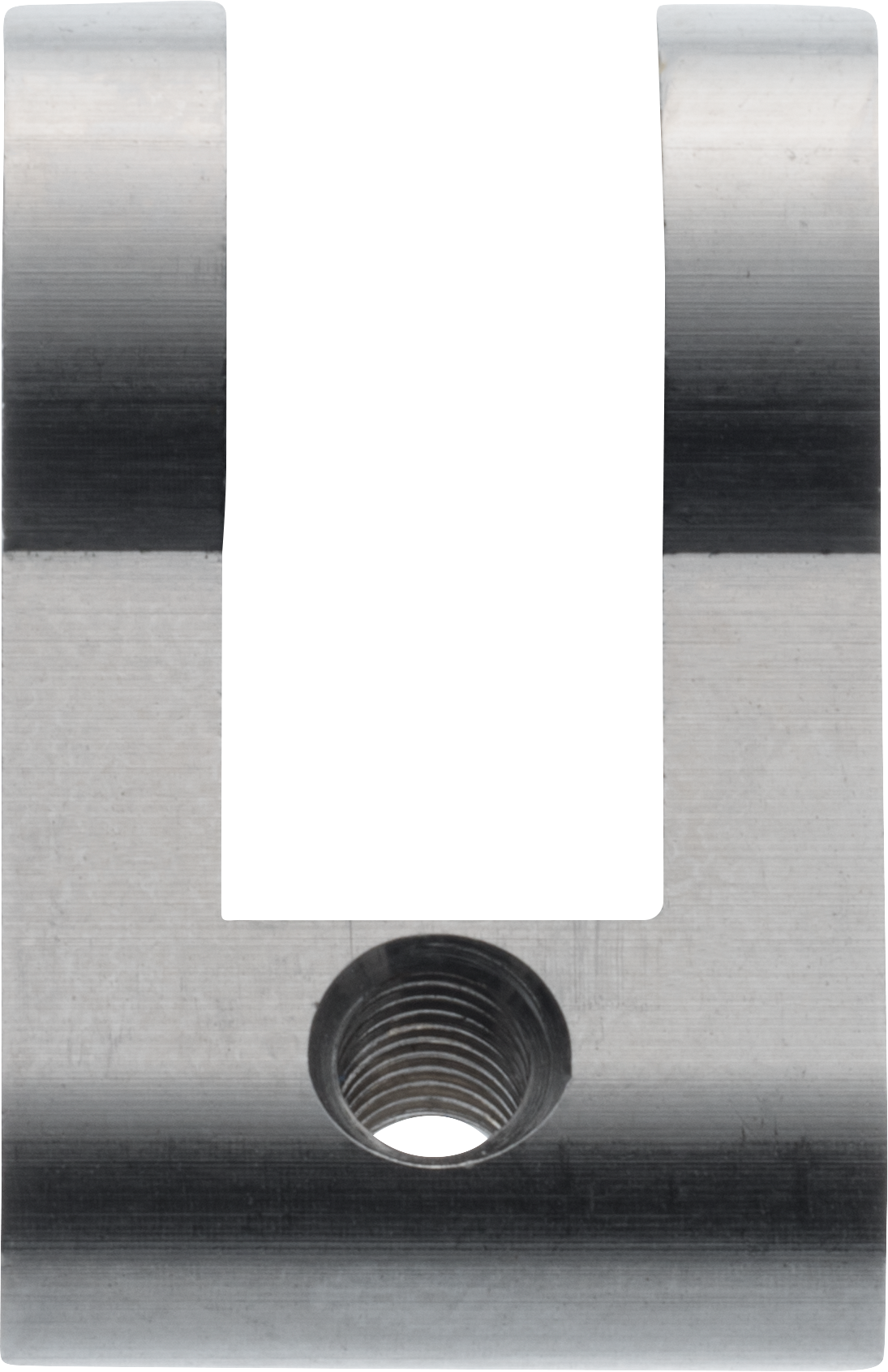

Middenstuk van de cilinder

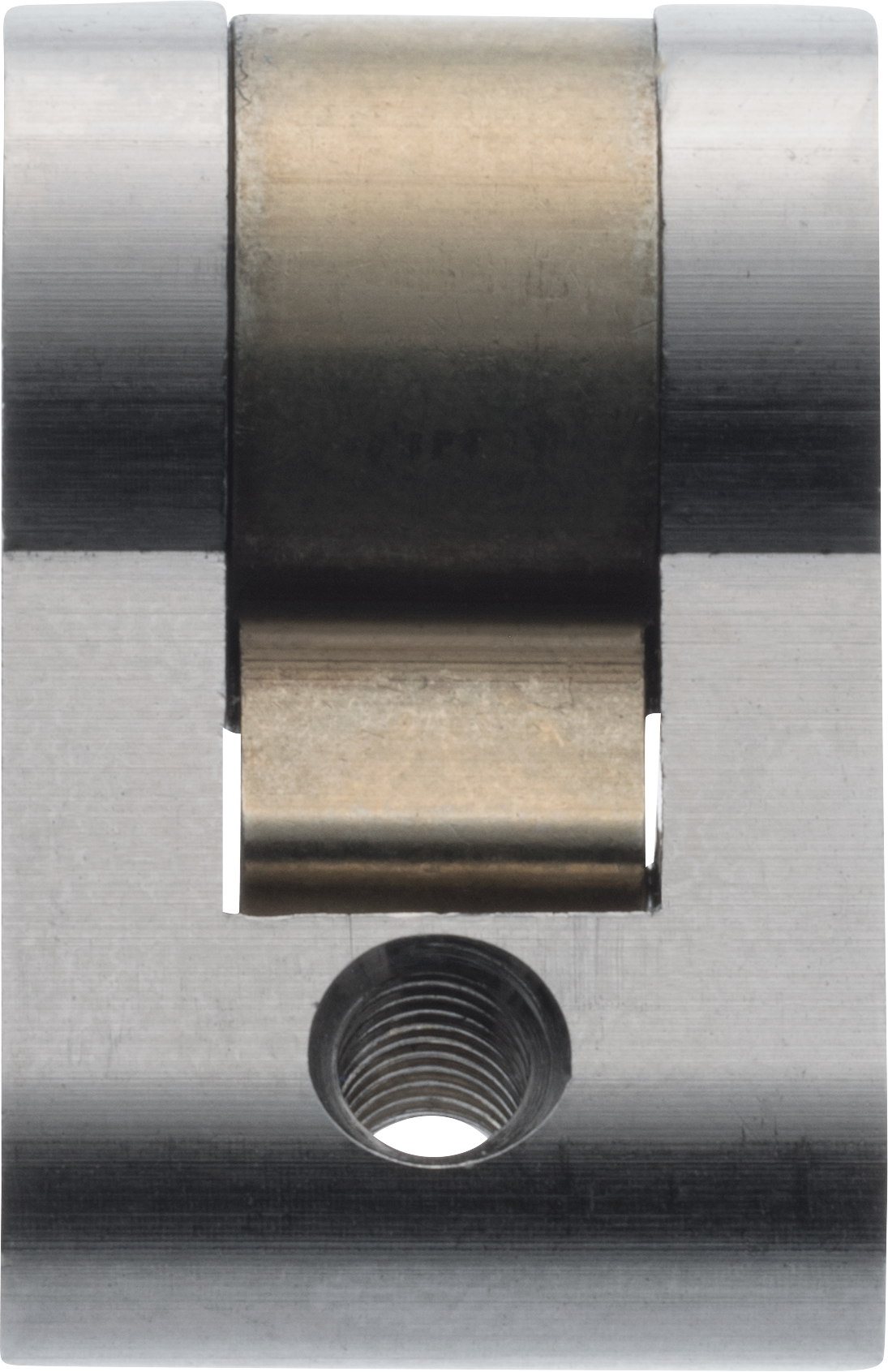

Middenstuk van de halve cilinder

Halfcilinder-middenstuk met multirast

  • Z5.CNT.EU

  • Z5.CNT.HZ

  • Z5.CNT.HZ.MR

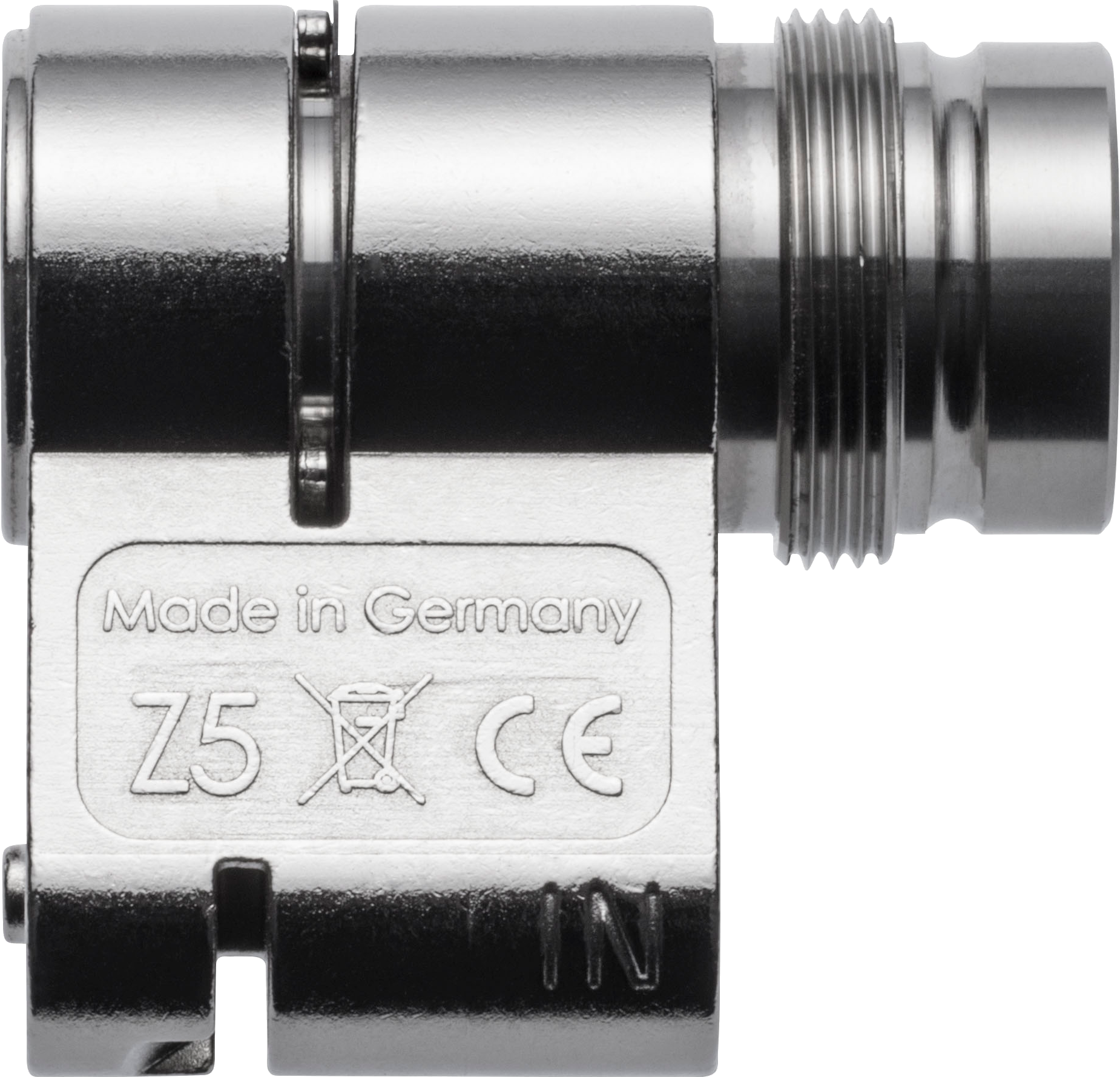

Knophouder binnen

Blindprofiel binnen zonder knop

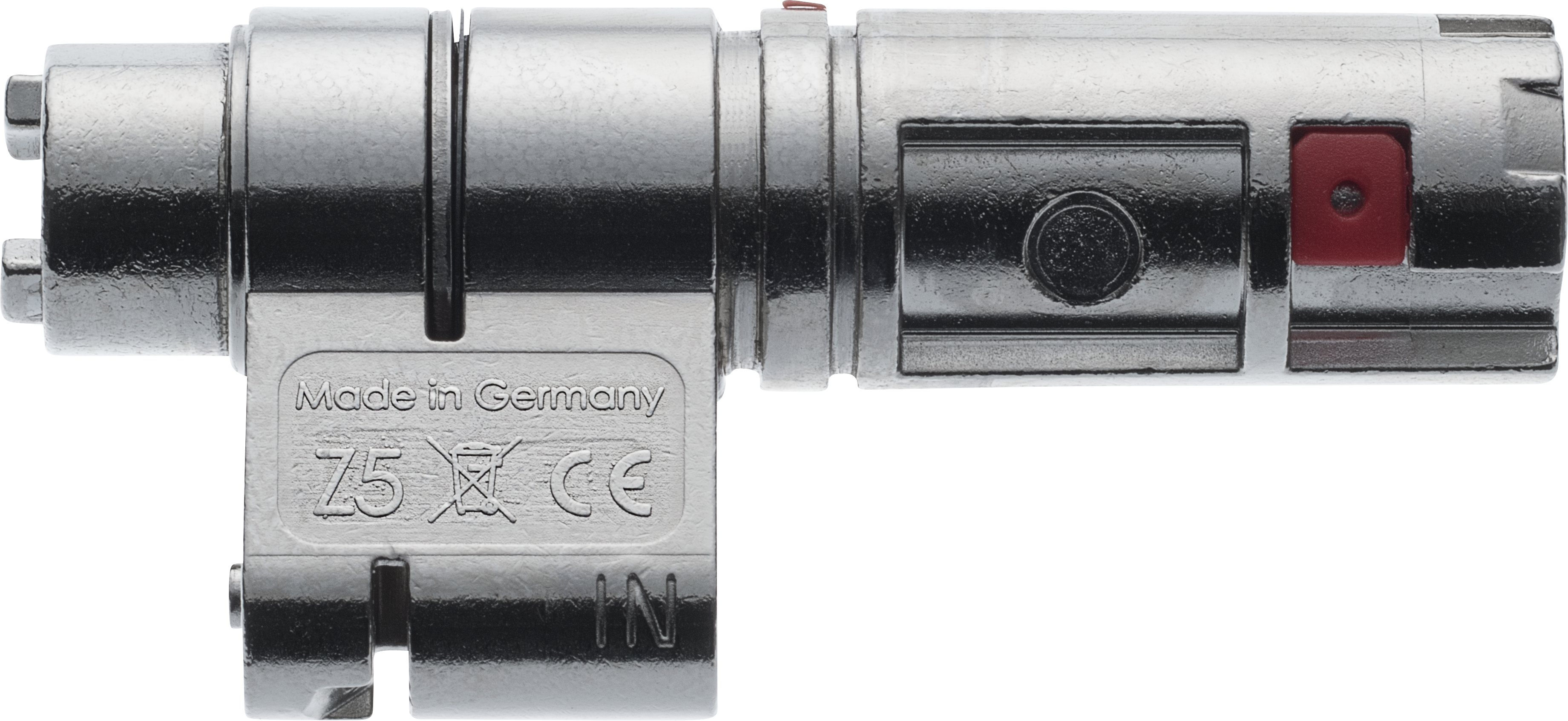

Knophouder voor glazen deurknop

  • Z5.PR.IN

Voor variant .OK

  • Z5.PR.OK

Profiellengte 30 mm (verlengbaar)

  • Z5.PR.GD
