Attrezzo - Descrizione del sistema SVCN

Montaggio

Sostituzione della batteria

Attrezzo necessario:

  • primo montaggio della variante Comfort senza attrezzo speciale
  • Successivi montaggi della variante Comfort con attrezzo speciale (nell’immagine)
  • Montaggio di altre varianti con attrezzo speciale
  • Smontaggio sempre con attrezzo speciale

Attrezzo necessario:

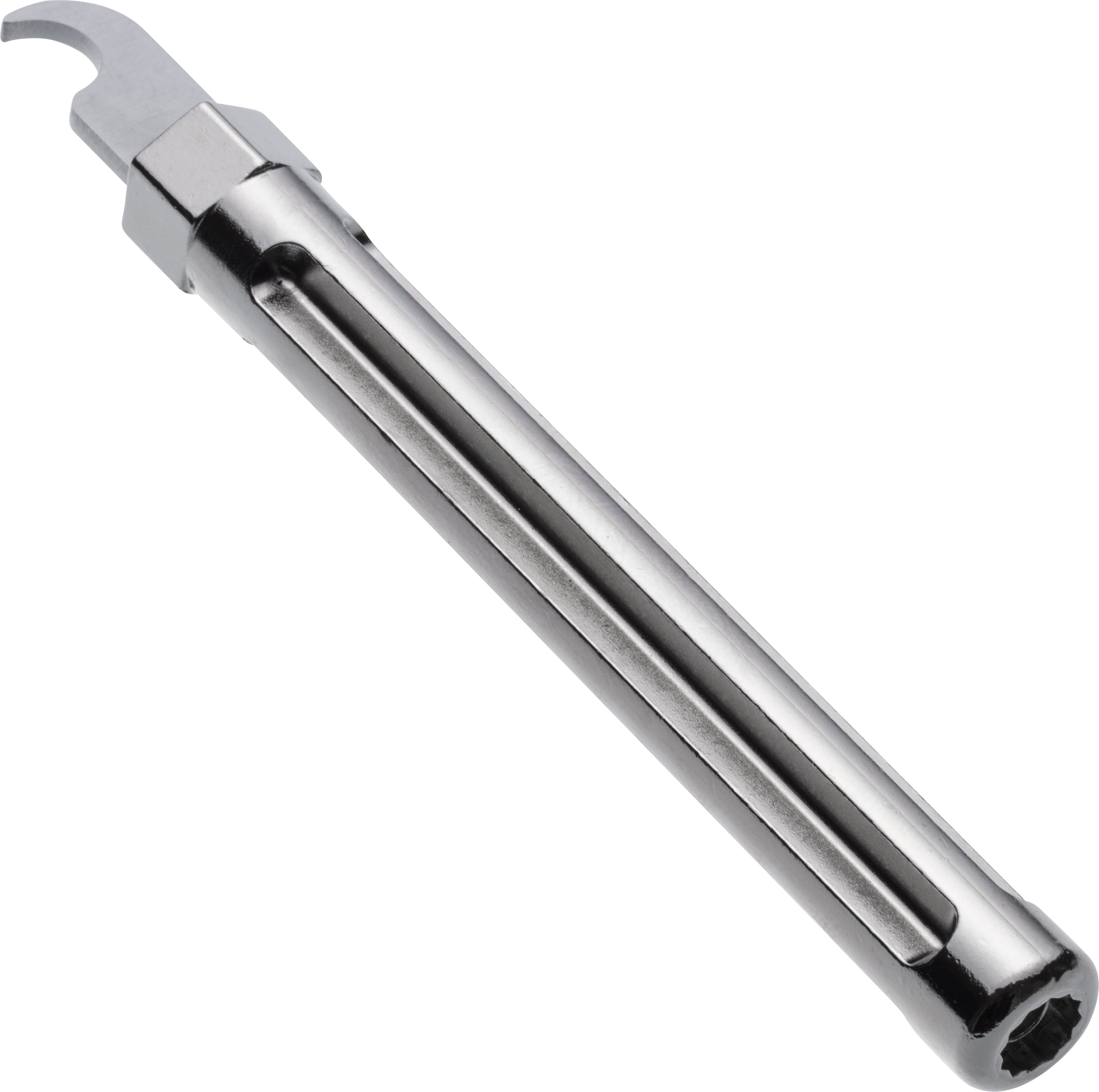

  • attrezzo speciale (nell’immagine)

L’attrezzo speciale nell’immagine è disponibile con il numero d’ordine Z5.TOOL.

Il cilindro Profilo Europeo è modulare (modularità in lunghezza). Per questo sono necessari attrezzi e componenti aggiuntivi (per i dettagli, vedere il manuale sulla modularità in lunghezza):

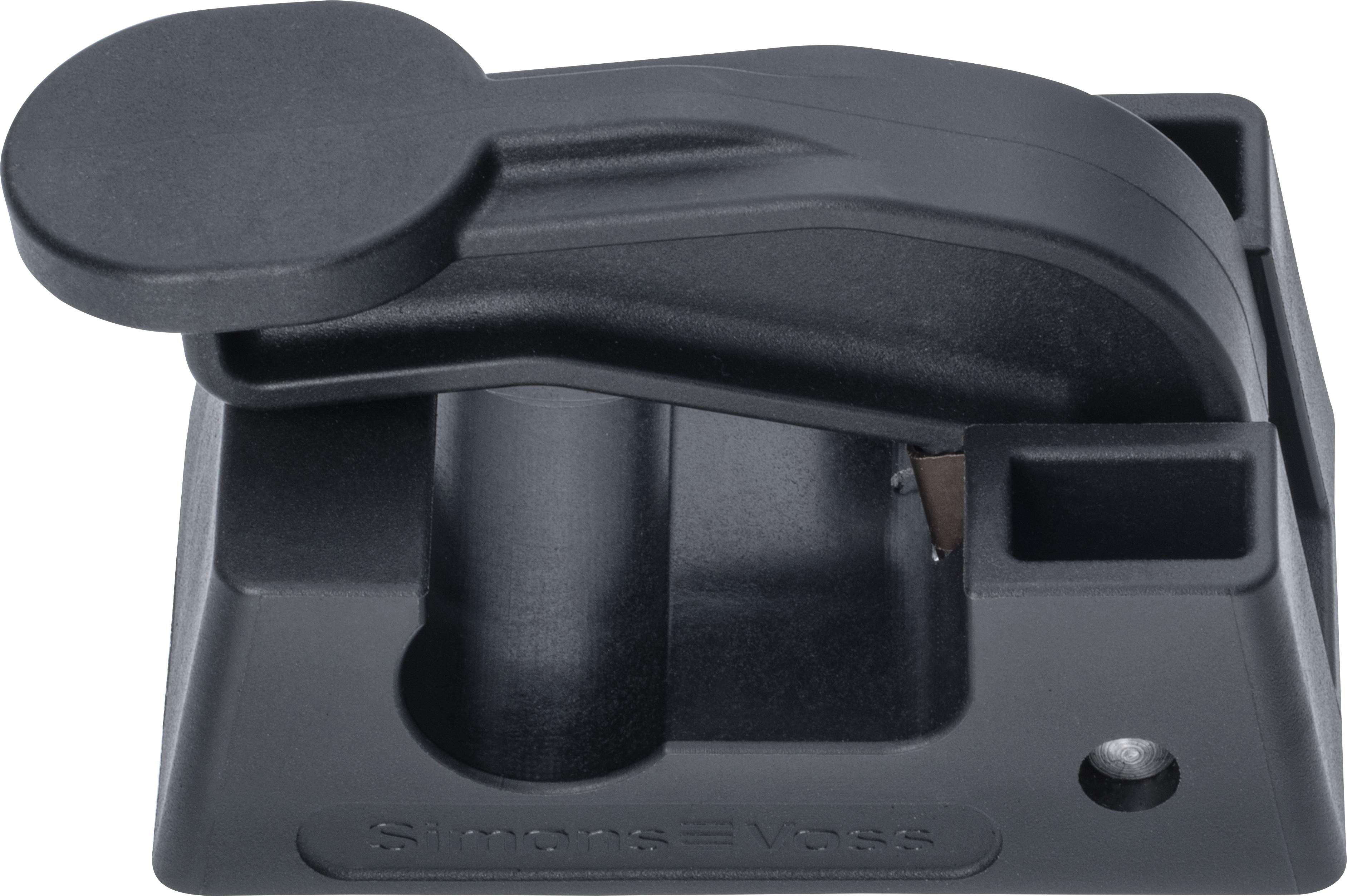

Estrattore (Z5.LIFTER)

Distanziatore (Z5.SPACER)

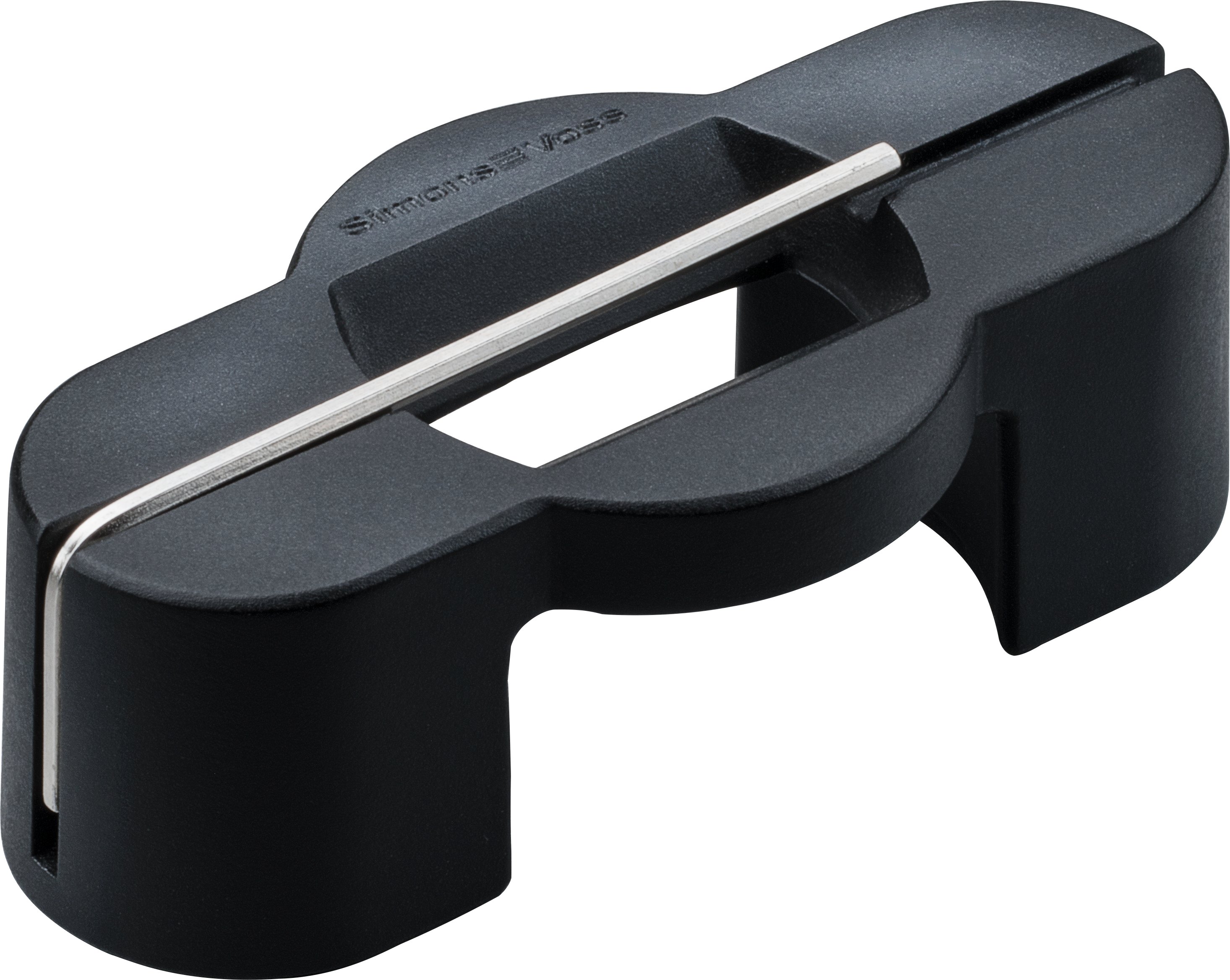

Morsettiera (Z5.BLOCK)

Bullone di prolunga

Prolunga del corpo del profilo

Prolunga del profilo

  • Z5.BOLT.XX (XX=lunghezza base desiderata)

  • Z5.CORE.05: 5 mm
  • Z5.CORE.10: 10 mm
  • Z5.CORE.20: 20 mm

  • Z5.PROFILE.05: 5 mm
  • Z5.PROFILE.10: 10 mm
  • Z5.PROFILE.20: 20 mm

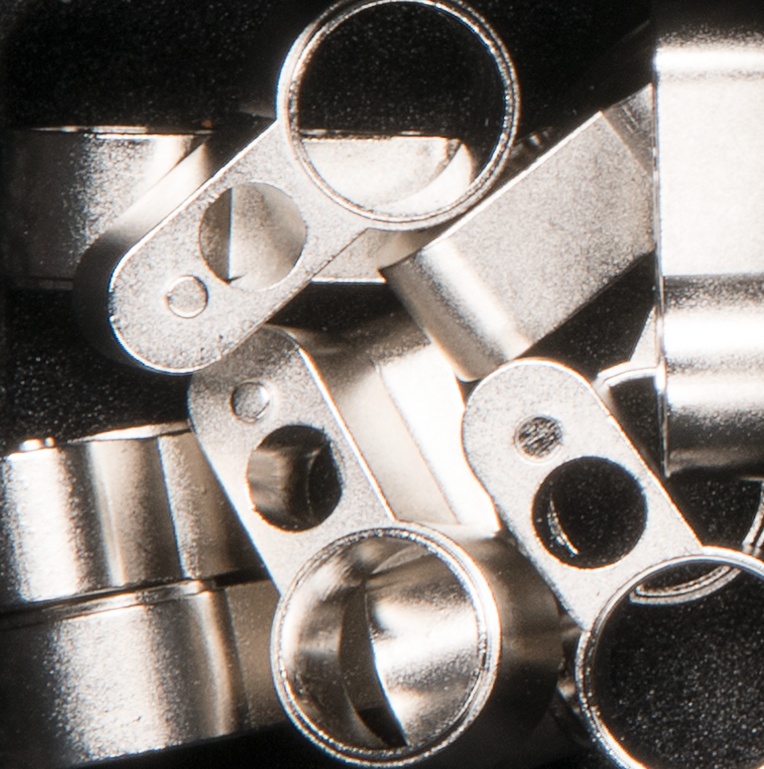

Morsetto

  • Z5.CLAMPS

Un set contiene 50 pezzi.

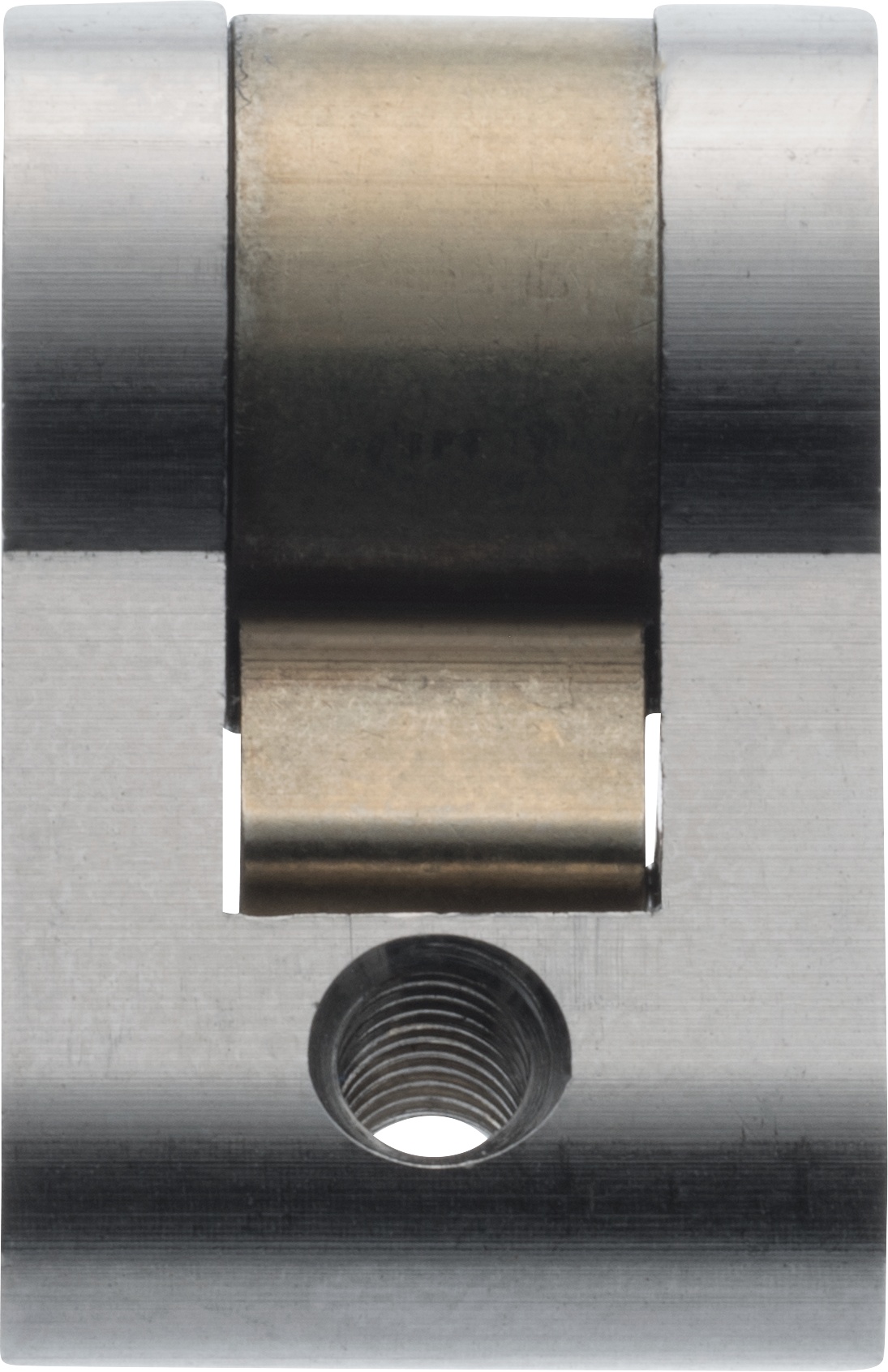

Elemento centrale cilindro

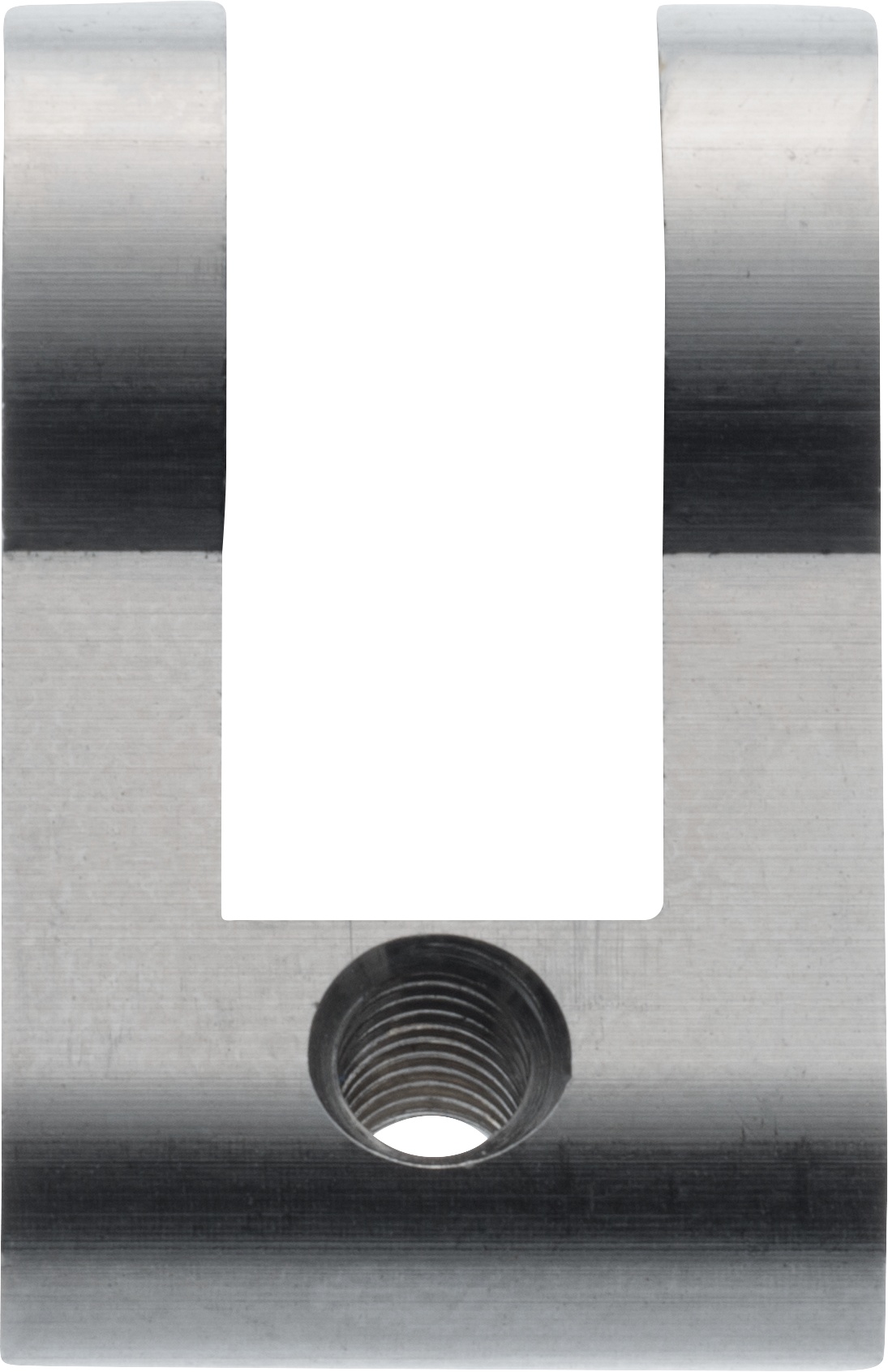

Elemento centrale semicilindro

Elemento centrale semicilindro con Multirast

  • Z5.CNT.EU

  • Z5.CNT.HZ

  • Z5.CNT.HZ.MR

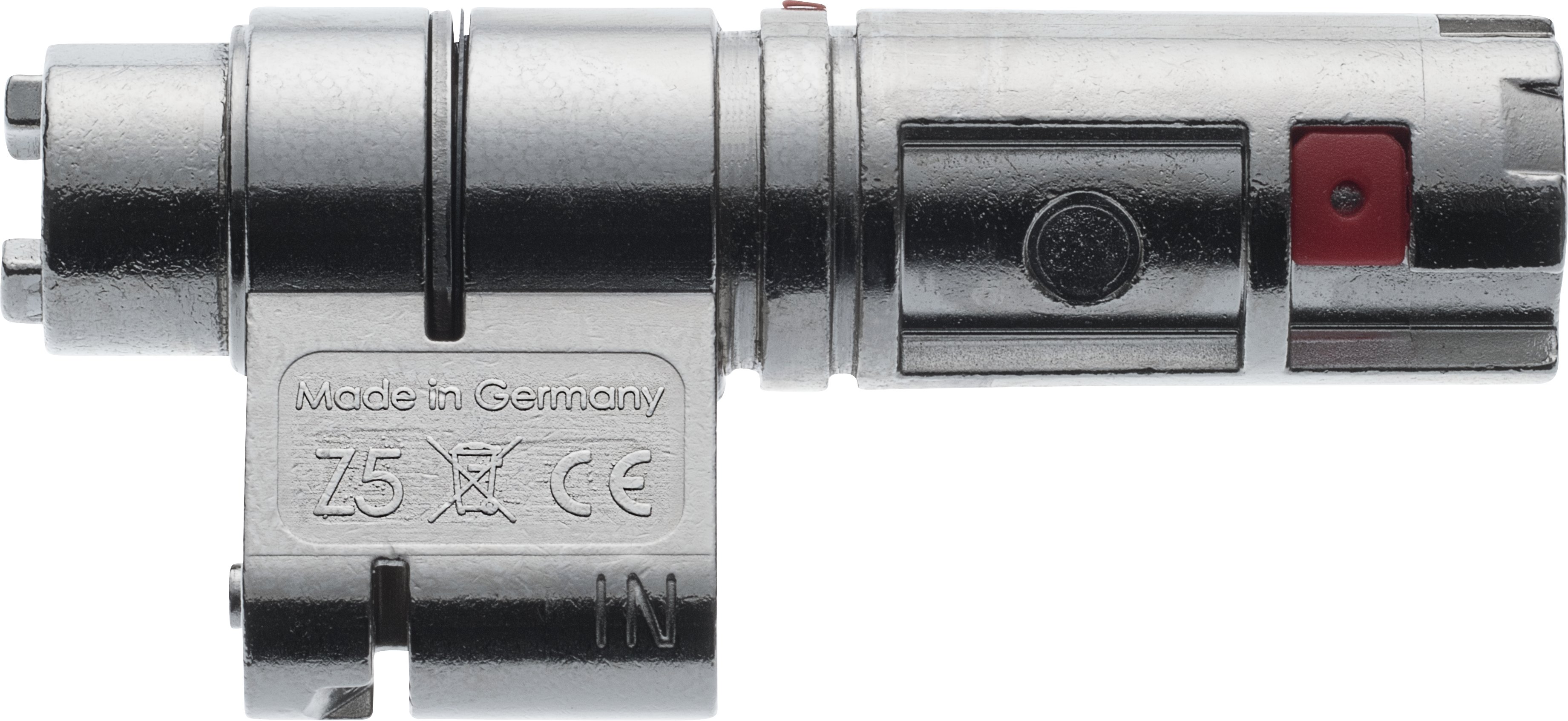

Alloggiamento del pomolo interno

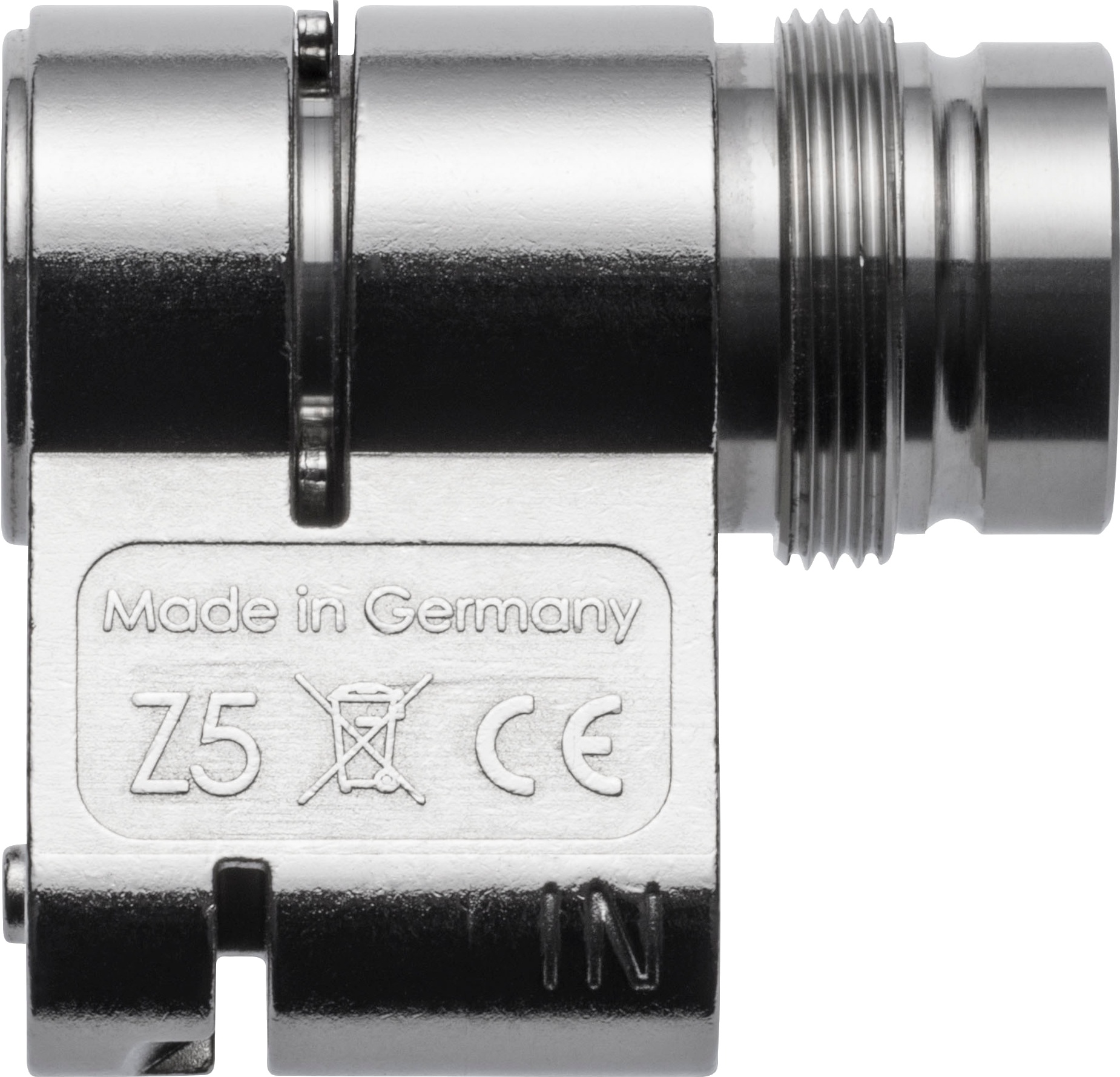

Profilo cieco interno senza pomolo

Alloggiamento del pomolo per pomolo di porta a vetri

  • Z5.PR.IN

Per variante .OK

  • Z5.PR.OK

Lunghezza profilo 30 mm (allungabile)

  • Z5.PR.GD
