Montaggio del TransponderTerminal - TransponderTerminal

  1. Con l’aiuto della piastra forata, determinare la posizione desiderata del TransponderTerminal sulla parete. A tal fine, posizionare la piastra di fissaggio e la piastra forata alla parete.
  3. Contrassegnare i fori indicati dalla piastra di fissaggio.
  5. Contrassegnare almeno altri quattro fori indicati dalla piastra forata.

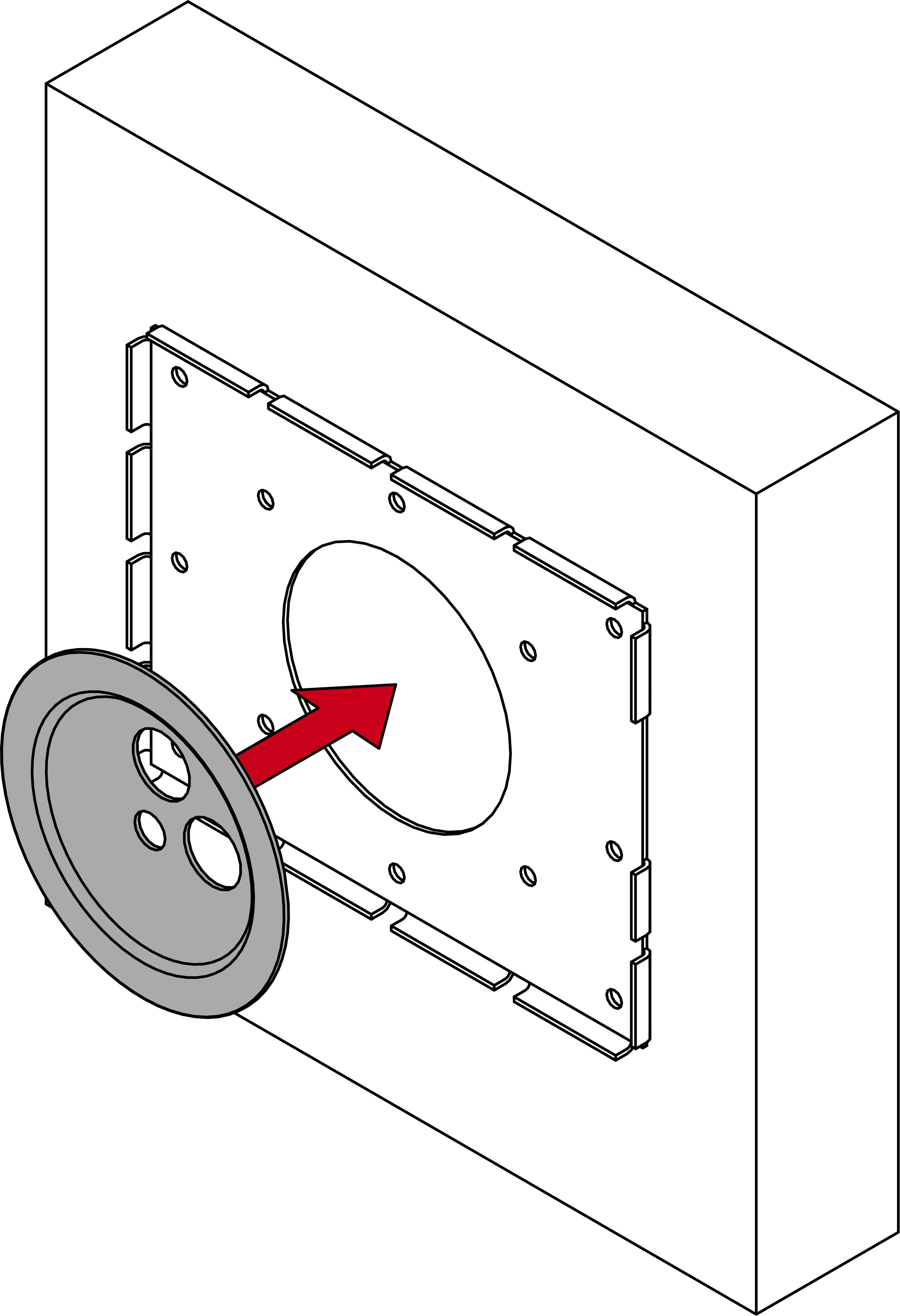

  7. Posizionare la corona in modo tale che i fori risultino coperti in base all’immagine e praticare un foro di circa 40 mm nella parete.
  9. Successivamente, praticare almeno quattro fori ciechi nella parete.
  11. Mediante i tasselli e le viti, fissare la piastra forata alla parete.

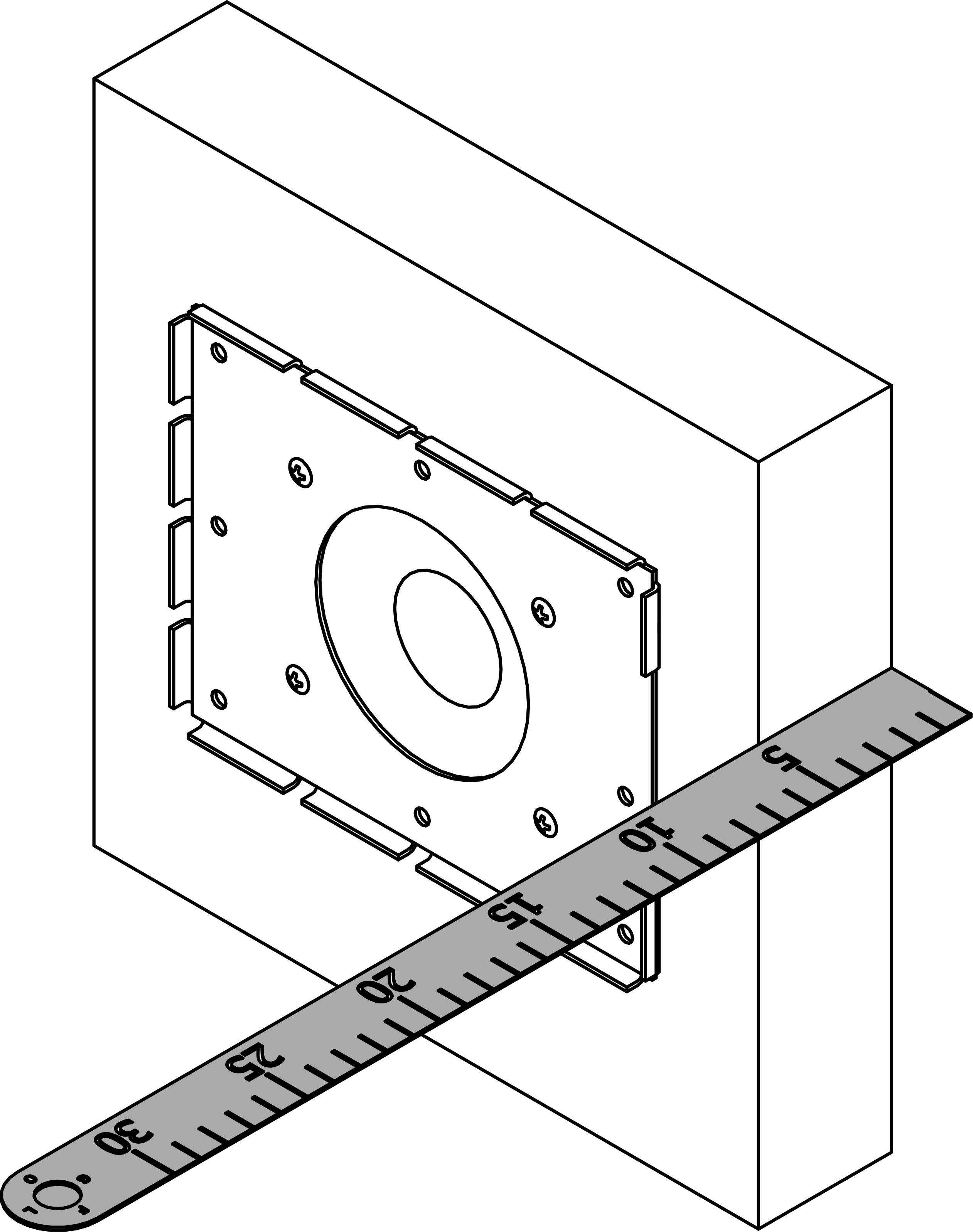

  13. Misurare lo spessore della parete.
  15. Scegliere l’asta filettata che misuri almeno quanto lo spessore della parete + 35 mm. Se necessario, prolungare l’asta filettata con un’altra asta filettata mediante un manicotto di estensione.

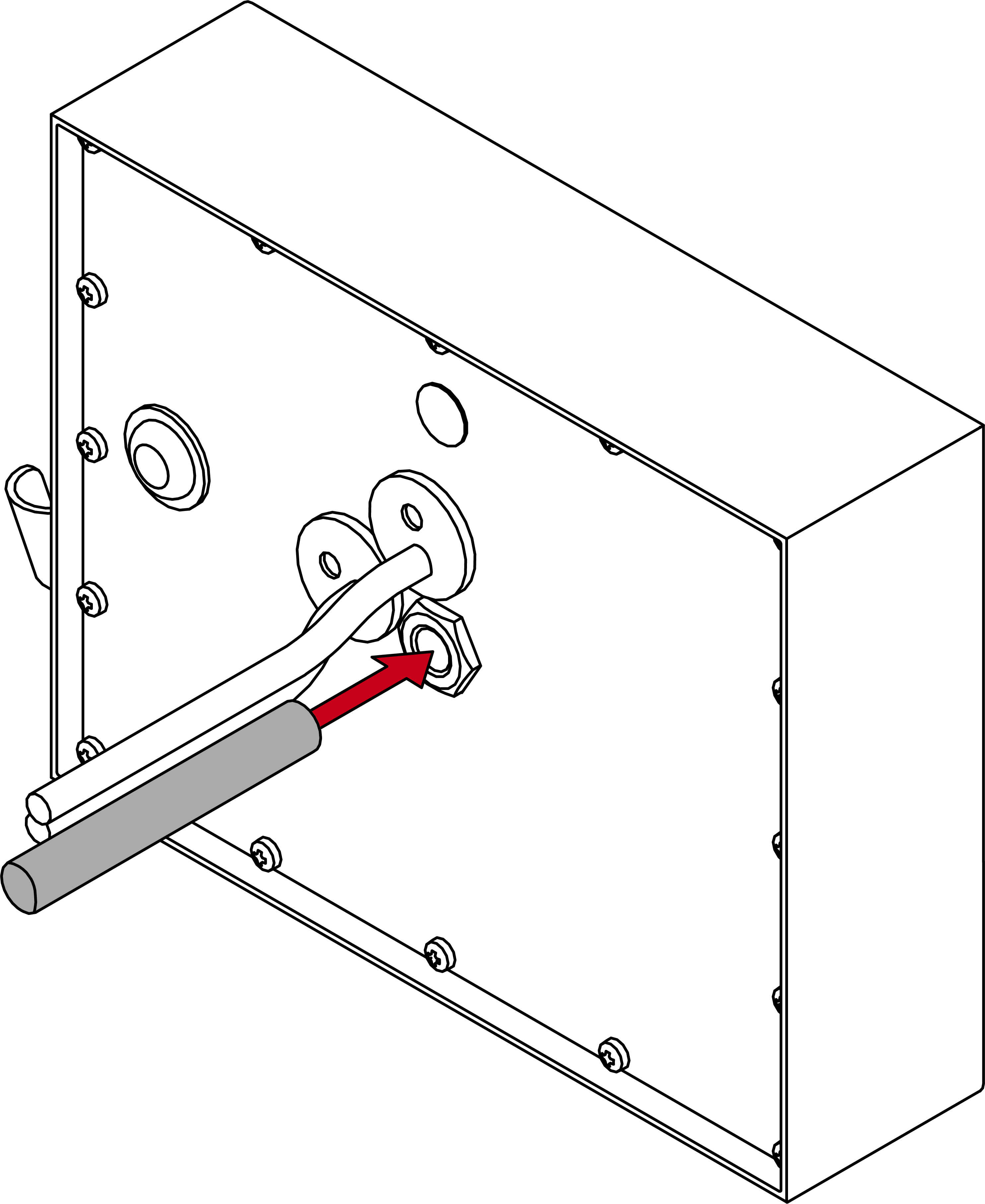

  17. Fissare l’asta filettata al retro del TransponderTerminal e stringerla saldamente.

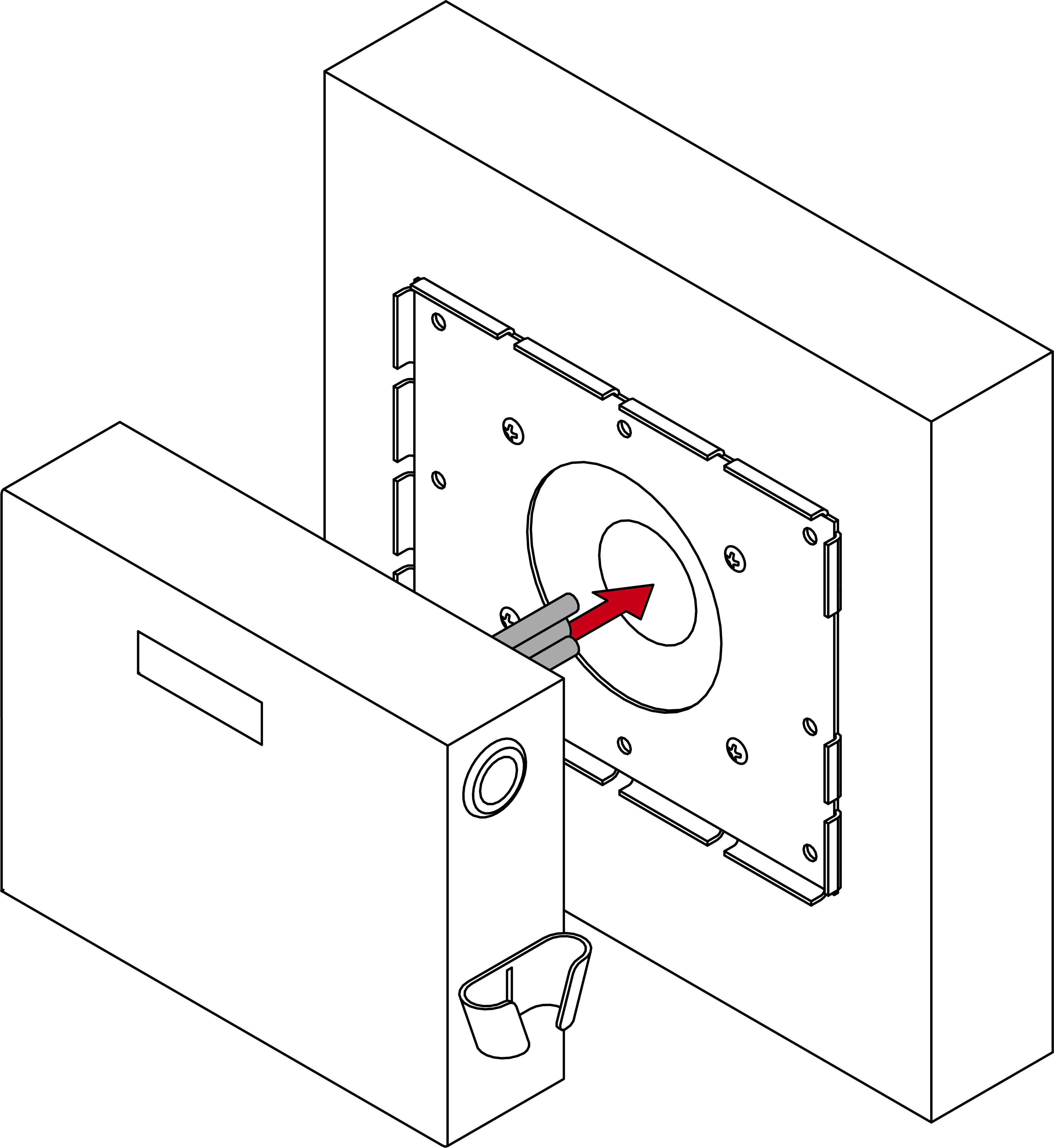

  19. Far passare con cautela l’asta filettata e i cavi attraverso il foro in modo tale che il TransponderTerminal aderisca alla parete.
  21. Far passare entrambi i cavi e l’asta filettata sul lato interno della parete attraverso le aperture corrispondenti della piastra di fissaggio.
  23. Avvitare il TransponderTerminal con l’ausilio dei dadi e stringerli saldamente.
  25. Tirare le guarnizioni di gomma su entrambi i cavi e spingerle saldamente in entrambe le aperture della piastra di fissaggio.

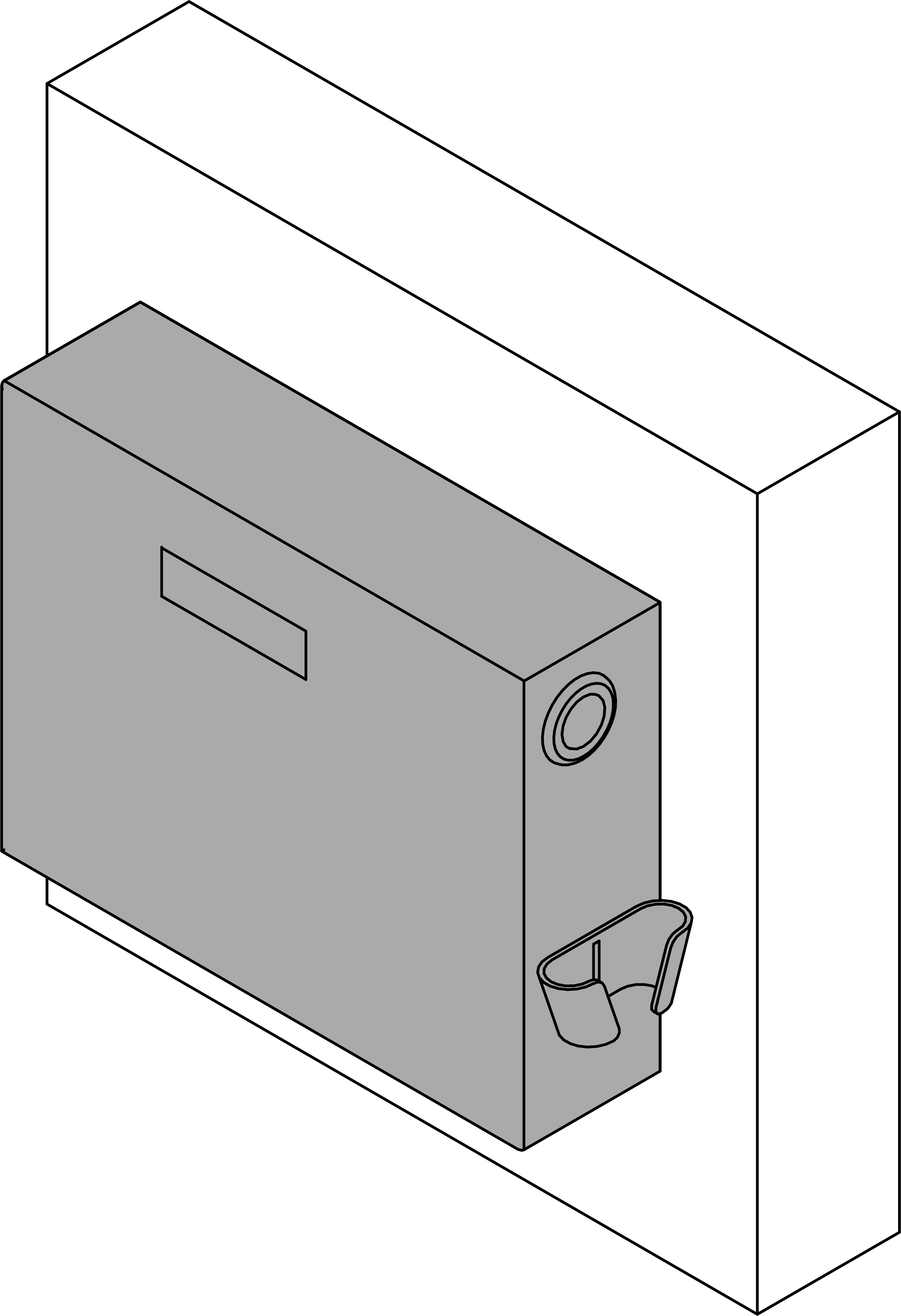

  1. Il TransponderTerminal è montato alla parete.
