Lettore - SmartRelè AX Classic

  1. Cacciavite a taglio disponibile.
  2. Materiale di fissaggio disponibile (quattro viti idonee Ø 4 mm, ad es. viti a testa piana o tonda ed ev. tasselli idonei).
  3. SmartRelè AX Classic staccato dall’alimentazione elettrica.

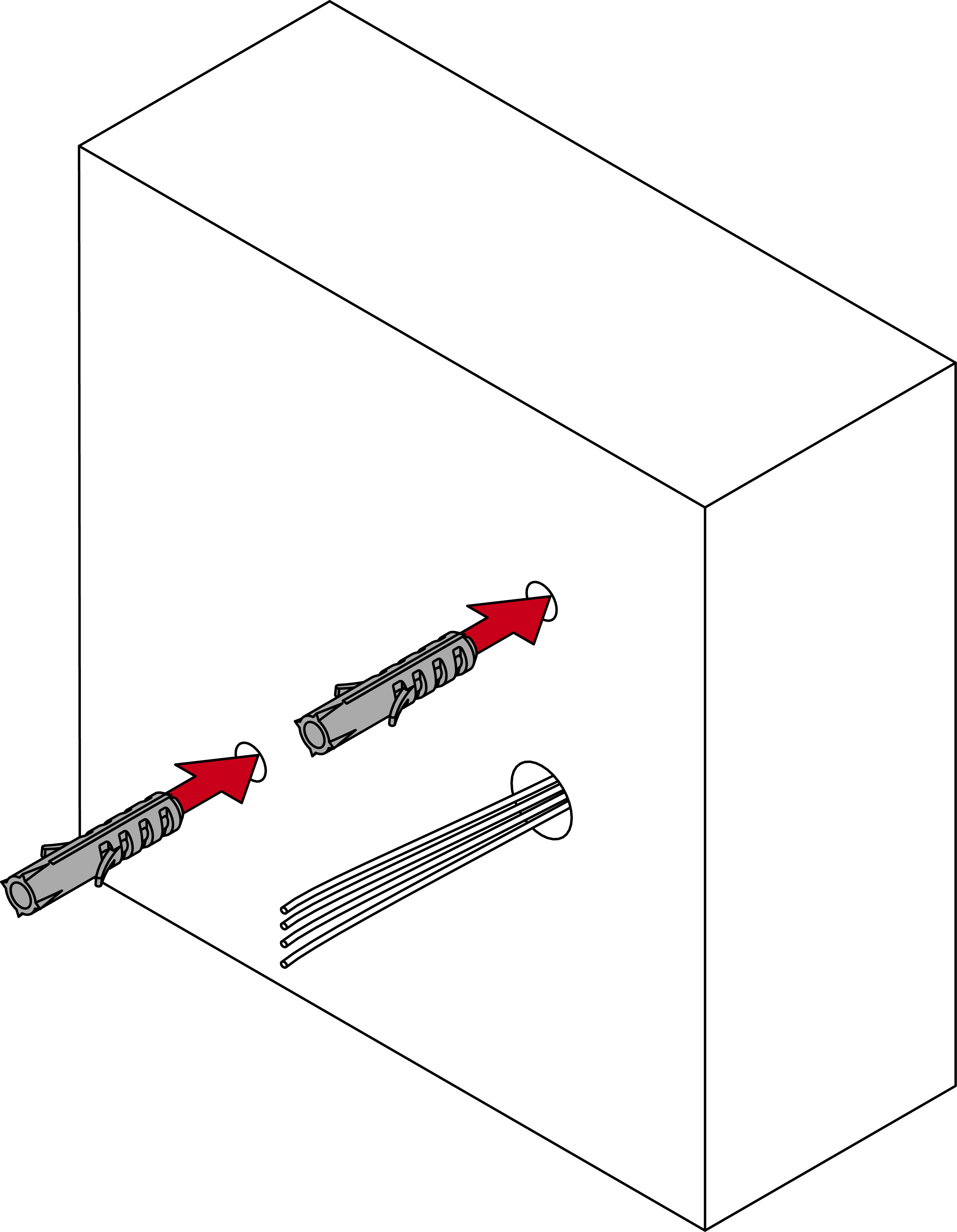

  1. Predisporre ev. il fissaggio (fori e tasselli)

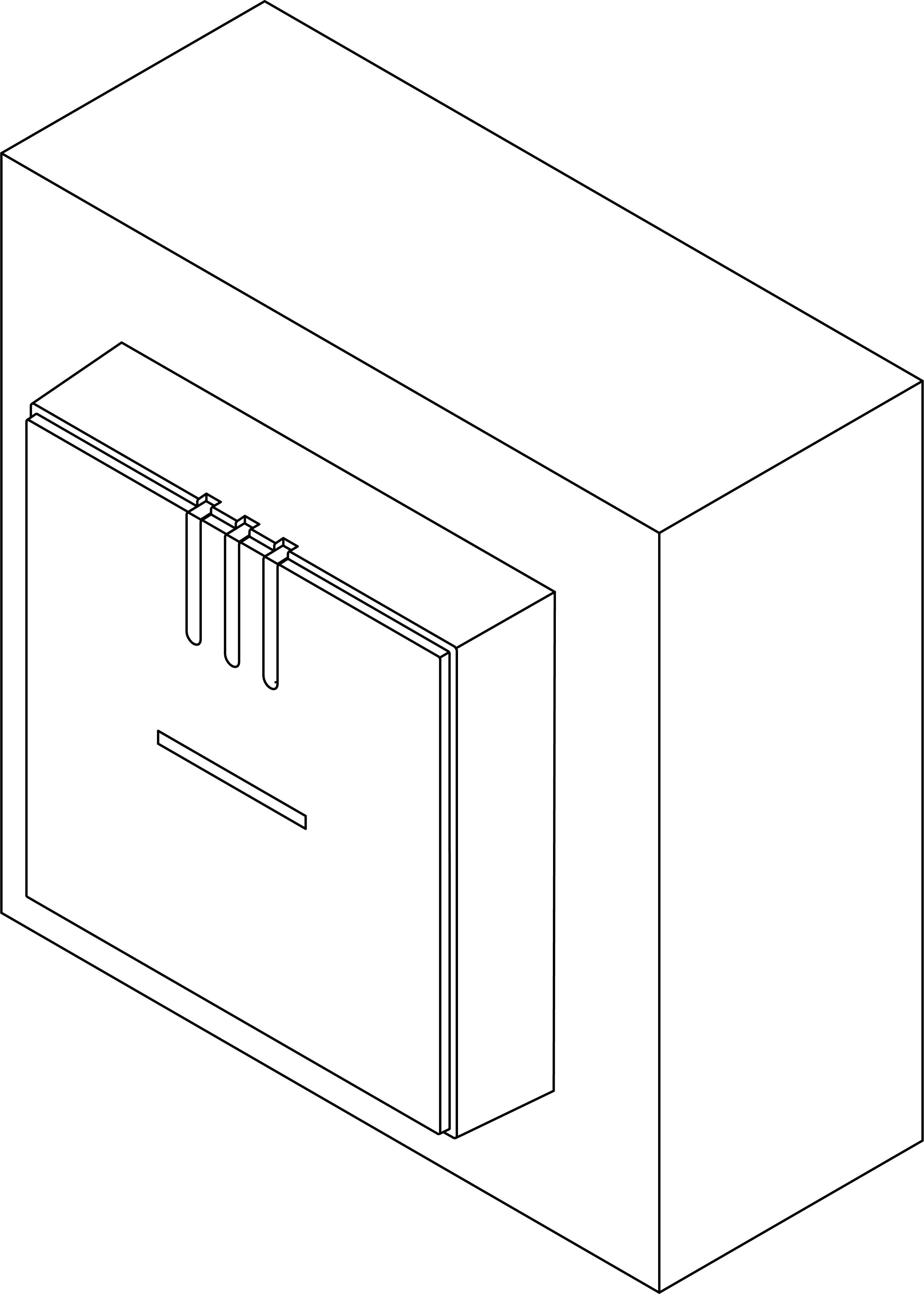

  3. Posizionare il lettore sul coperchio.
  4. Premere una delle clip verso l'interno con un cacciavite a taglio.
  6. Tenere premuta la clip e spingere la piastra di base verso l'alto con il cacciavite a taglio.
  8. La clip rimane premuta.
  9. Procedere allo stesso modo con l'altra clip.

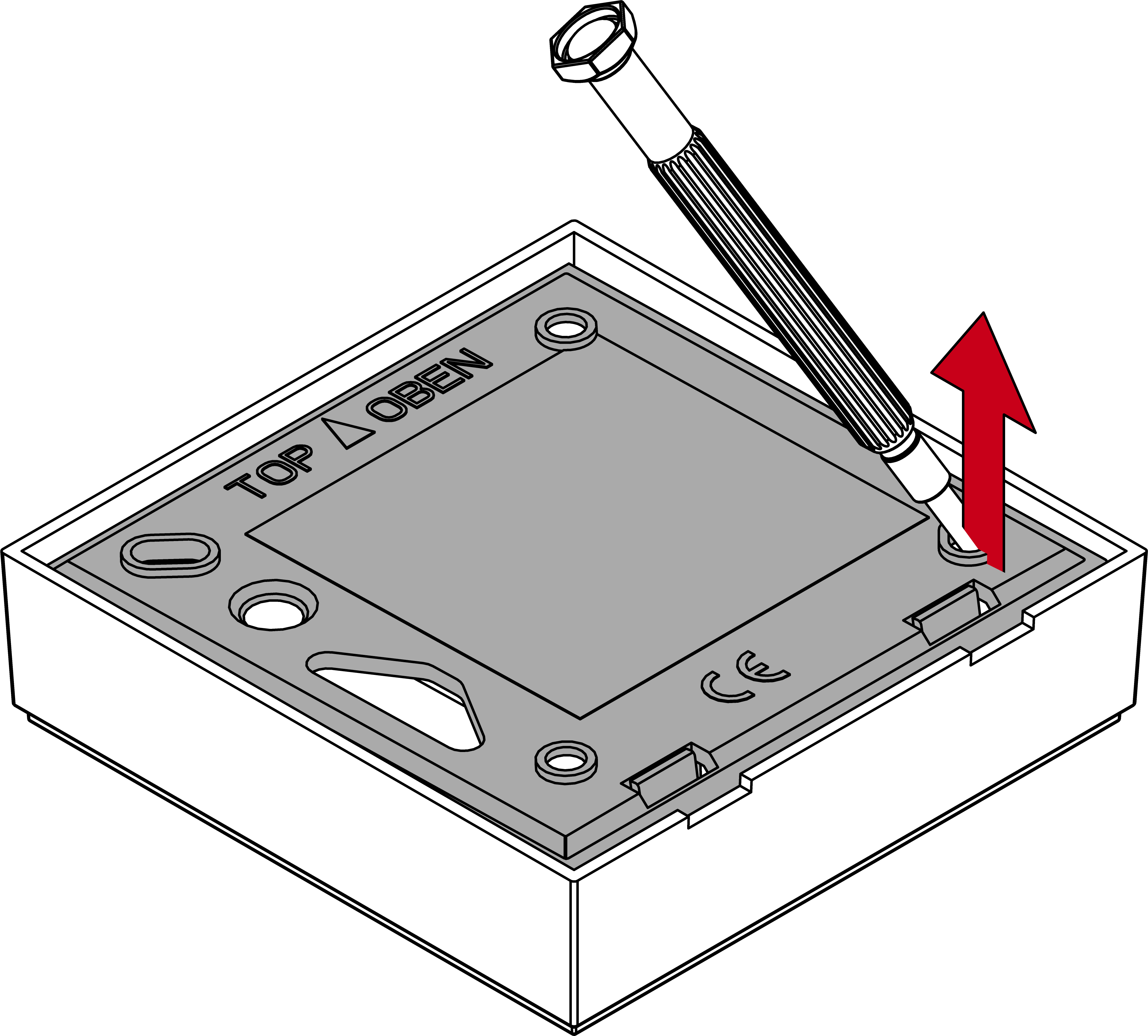

  10. Inserire il cacciavite nel foro e sollevare la piastra di base dal coperchio.
  12. Piastra di base e coperchio separati.

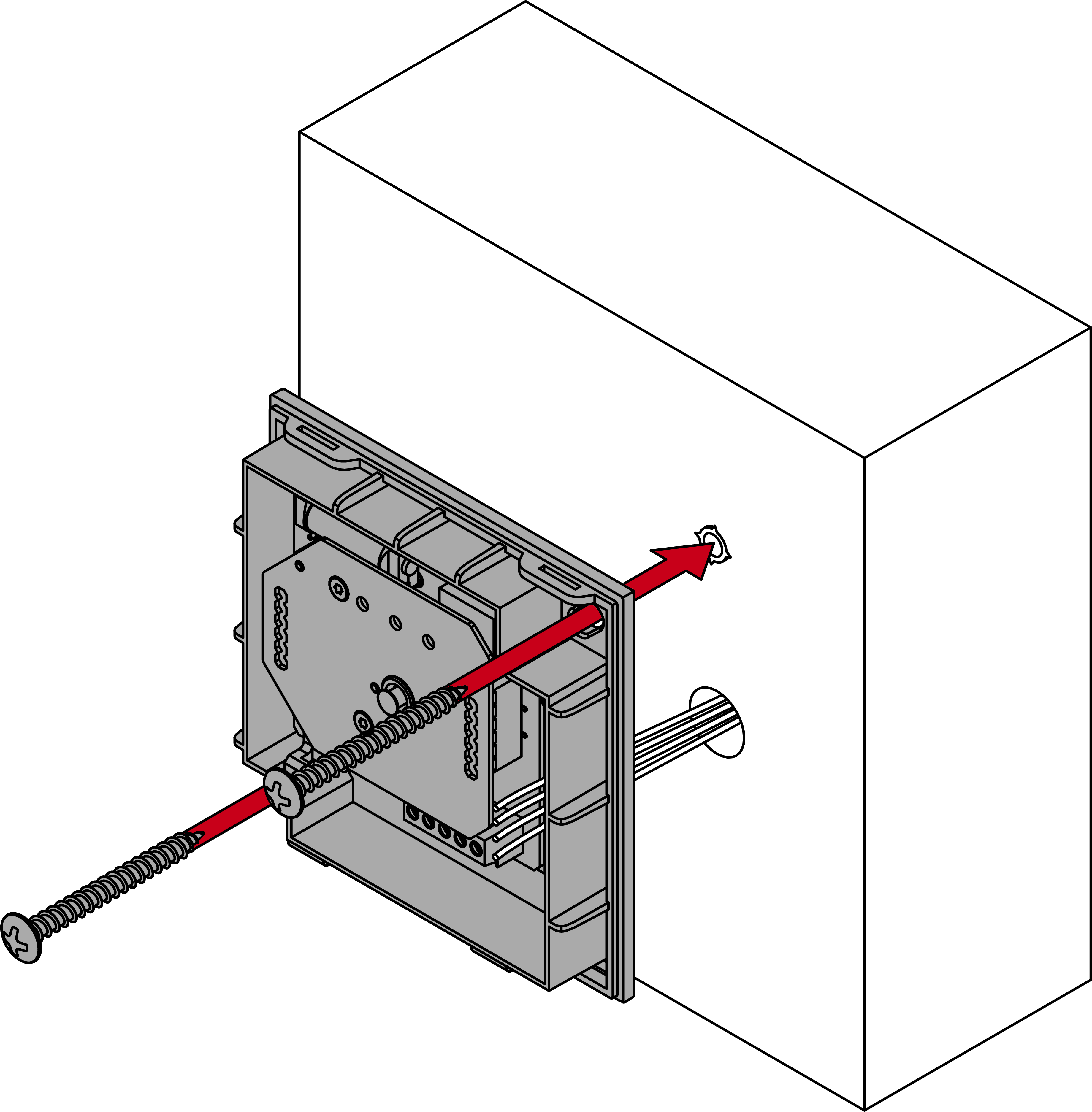

  13. Fissare la piastra di base nel punto desiderato.

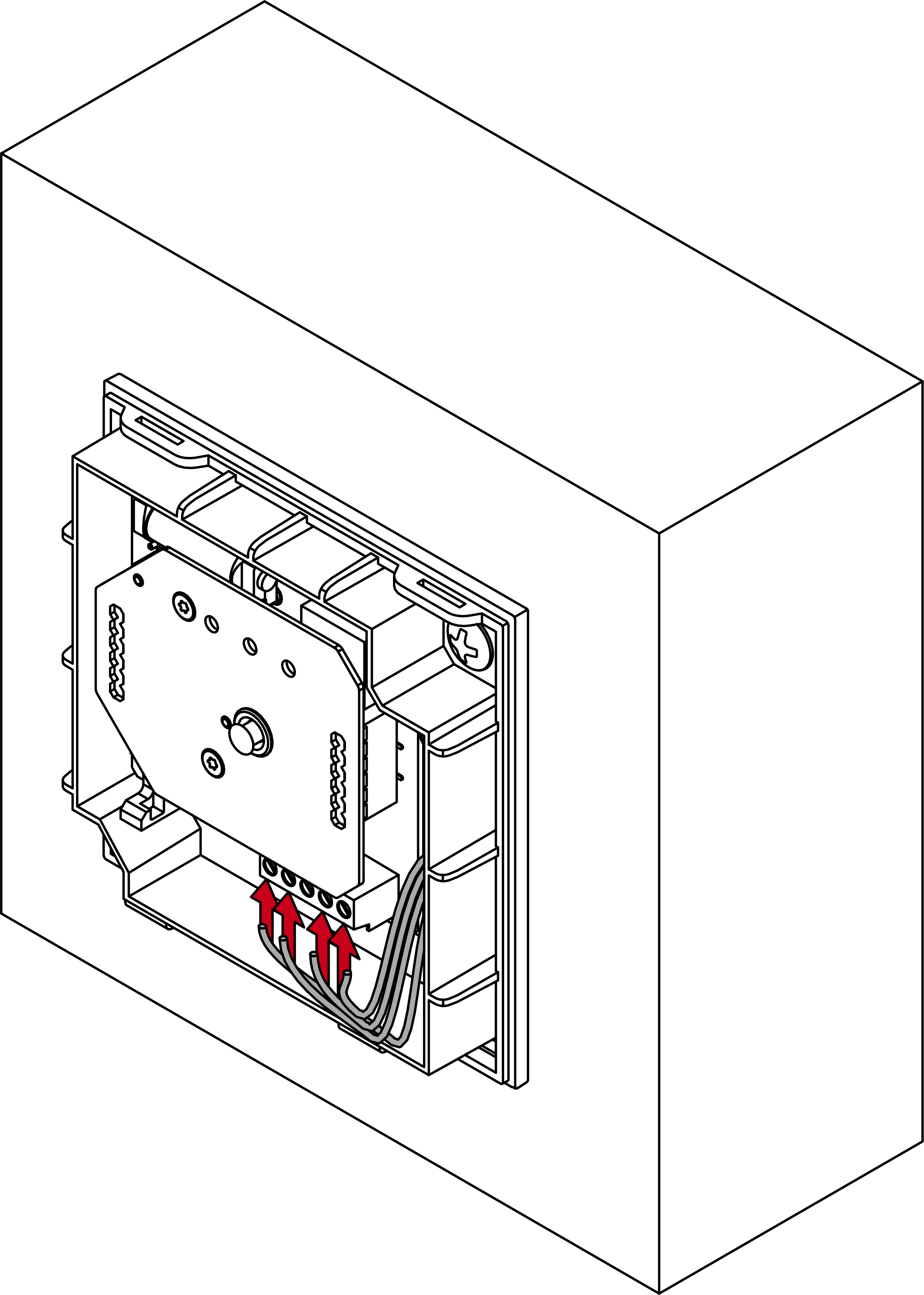

  15. Cablare il lettore (vedere Collegamenti).

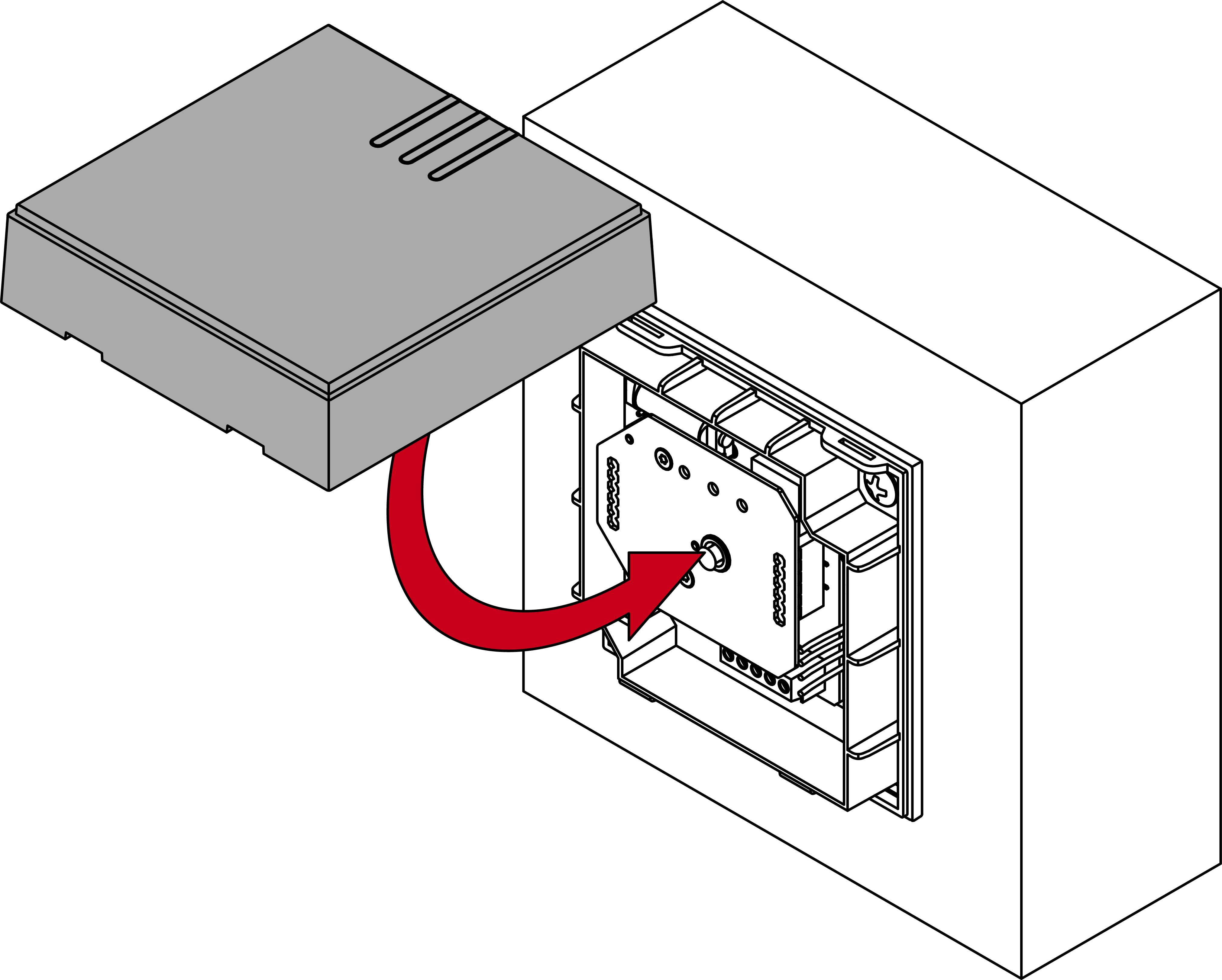

  17. Riposizionare il coperchio sulla piastra di base.
  1. Il lettore è montato.
