Inbetriebnahme - RouterNode

(Beispielhaft für CR dargestellt).

  1. Packen Sie den RouterNode aus.
  2. Prüfen Sie den RouterNode auf Beschädigungen.

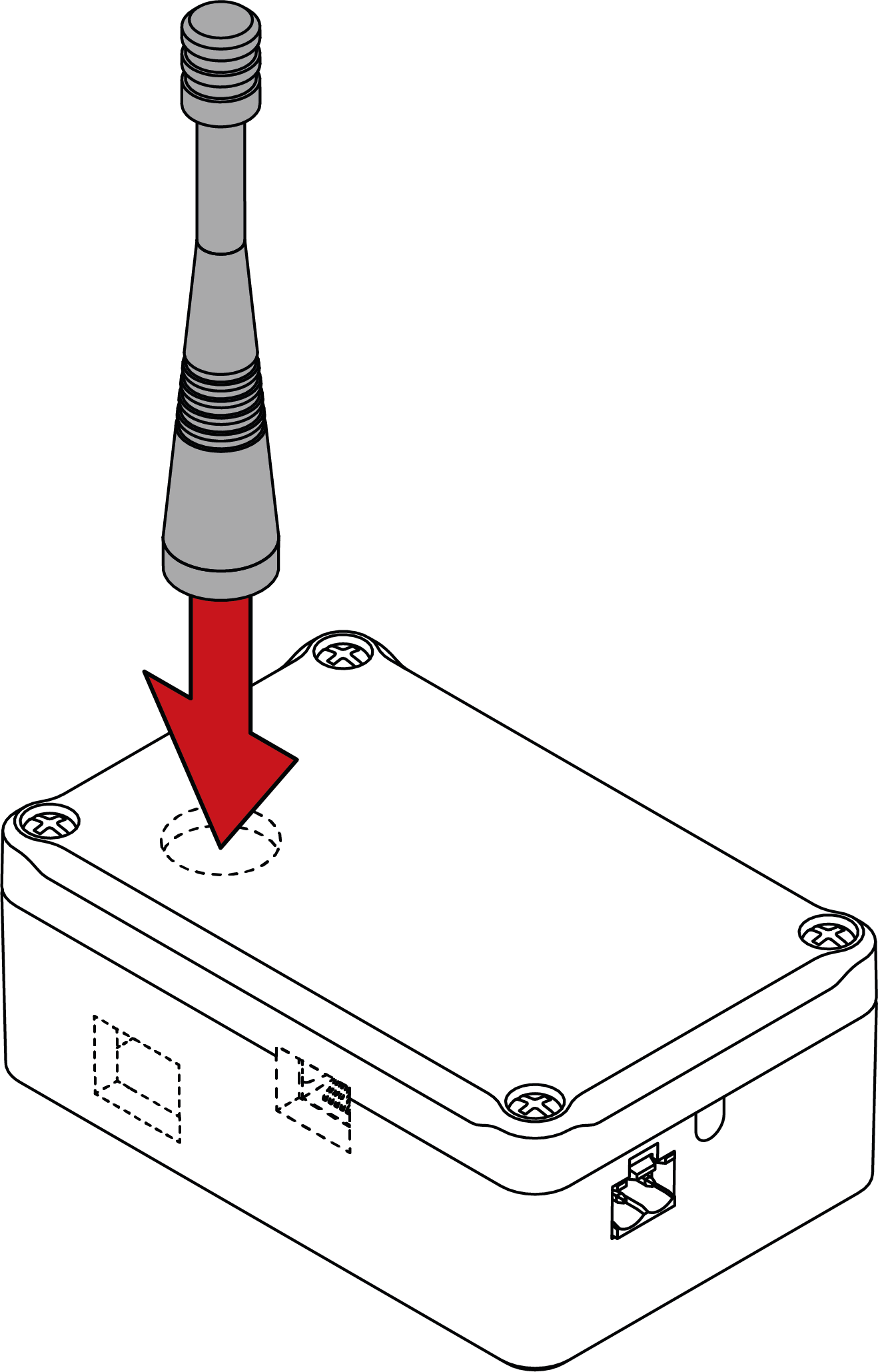

  3. Schrauben Sie die Antenne auf die FME-Buchse (nur Funk-Ausführungen).

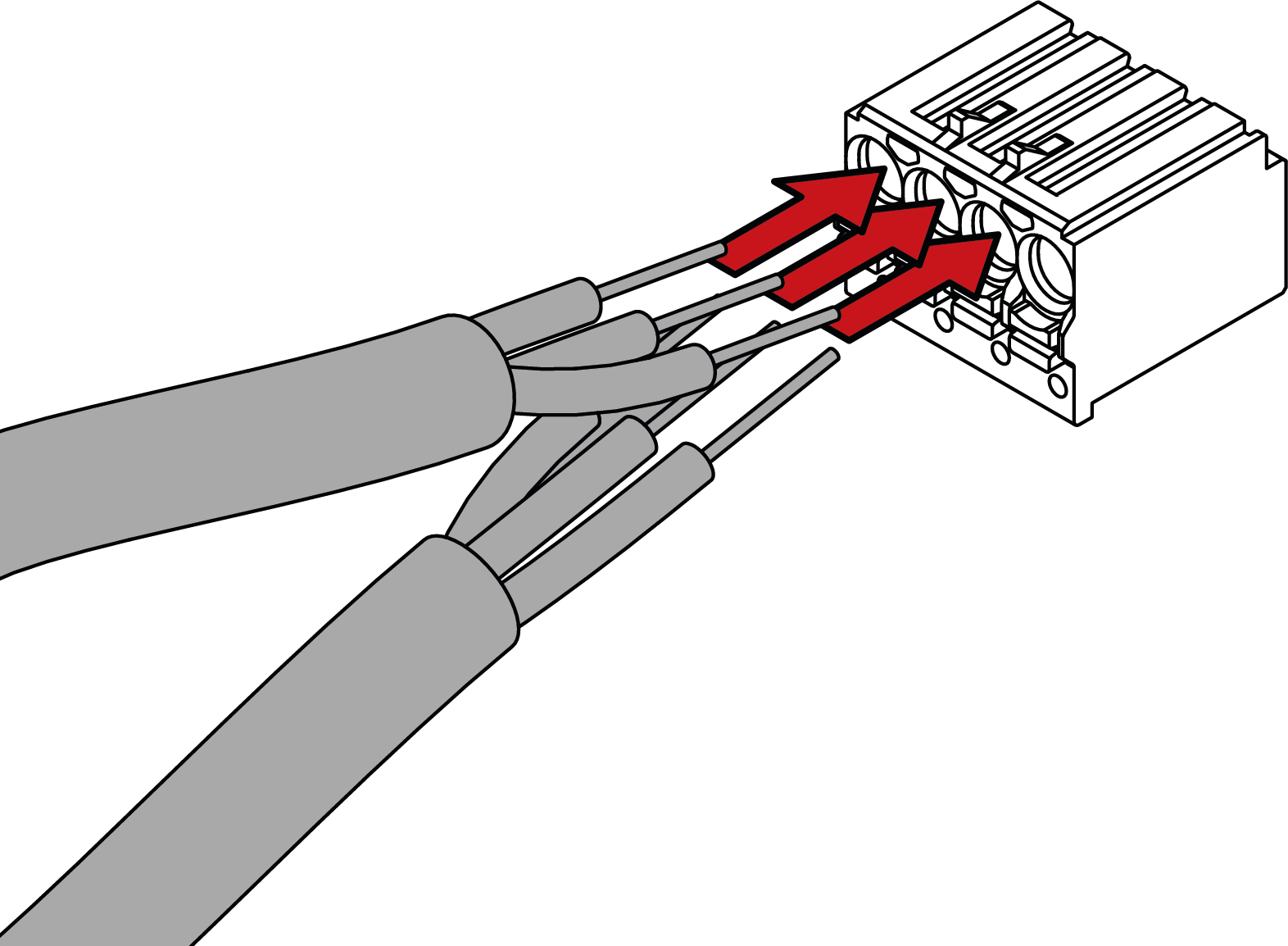

  5. Stecken Sie das RS-485-Kabel zuerst in die RS-485-Buchse (nur RS-485-Ausführungen).
    Für flexible Leiter: Verdrillen Sie die Adern vor dem Einstecken.

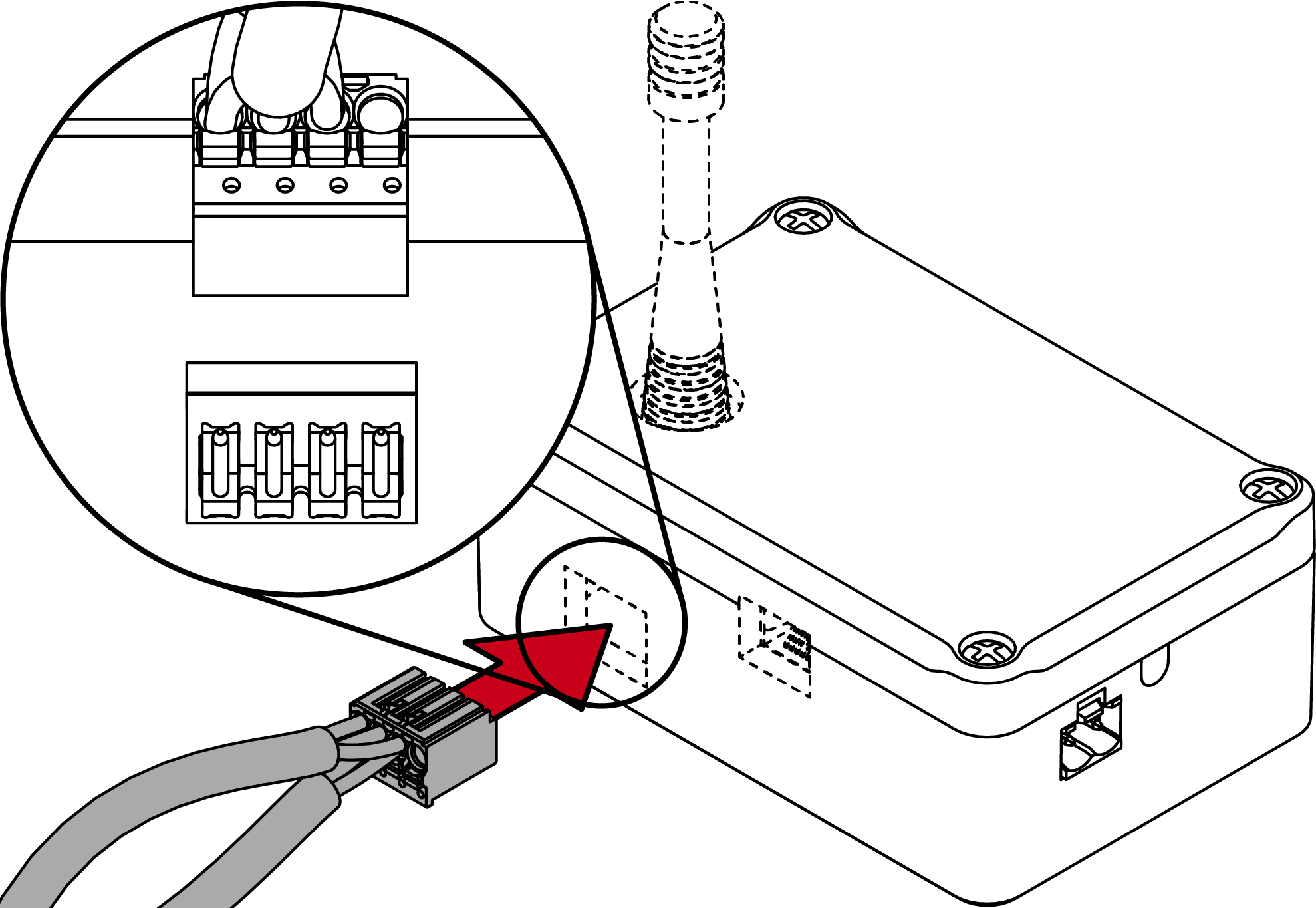

  7. Stecken Sie anschließend das RS-485-Kabel mitsamt der Buchse in den RS-485-Anschluss (nur RS-485-Ausführungen).
  9. Schließen Sie den Netzwerkanschluss an (nur Ethernet-Ausführungen).
  10. Stellen Sie sicher, dass die Stromversorgung den technischen Daten entspricht (siehe Technische Daten).

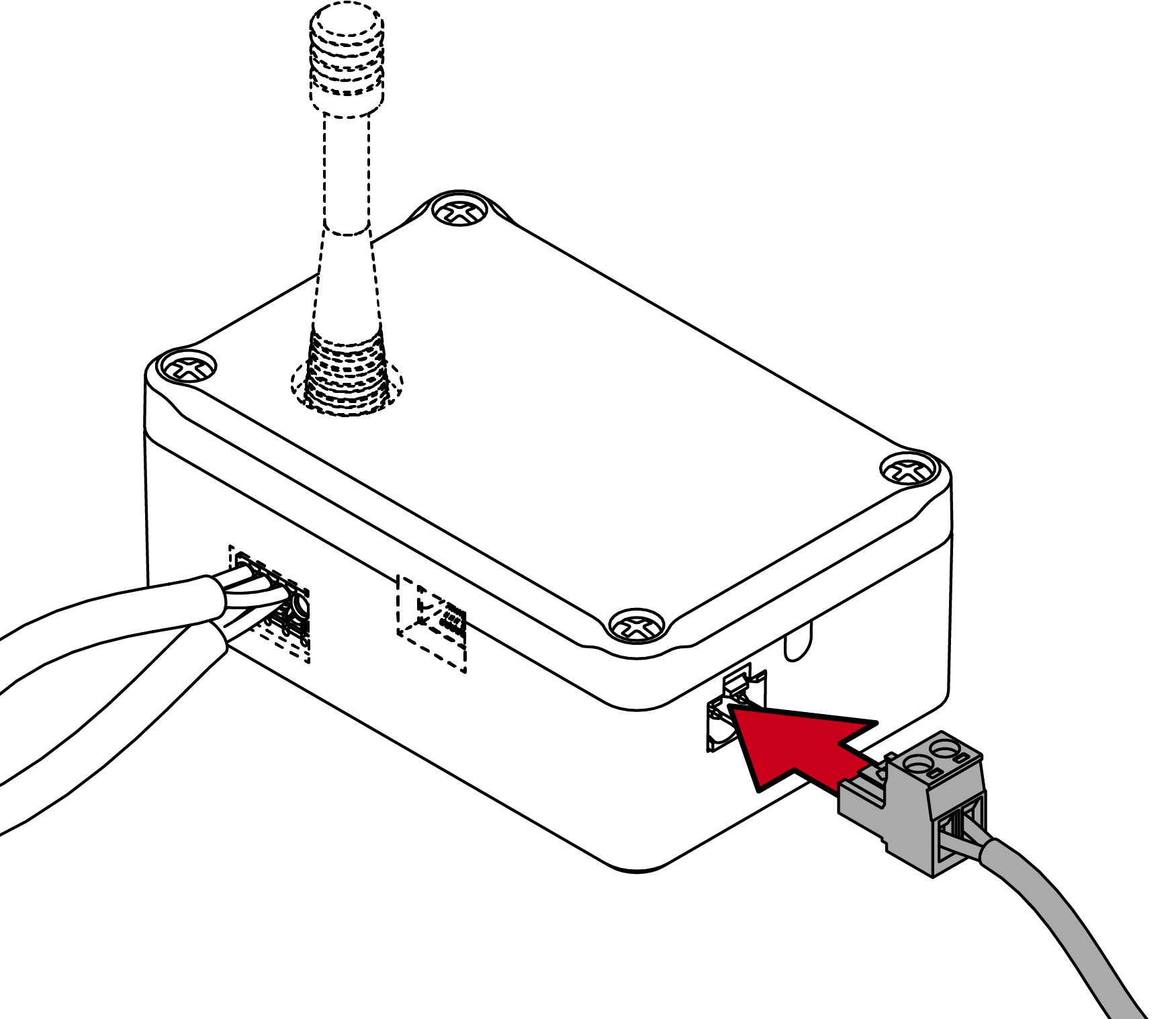

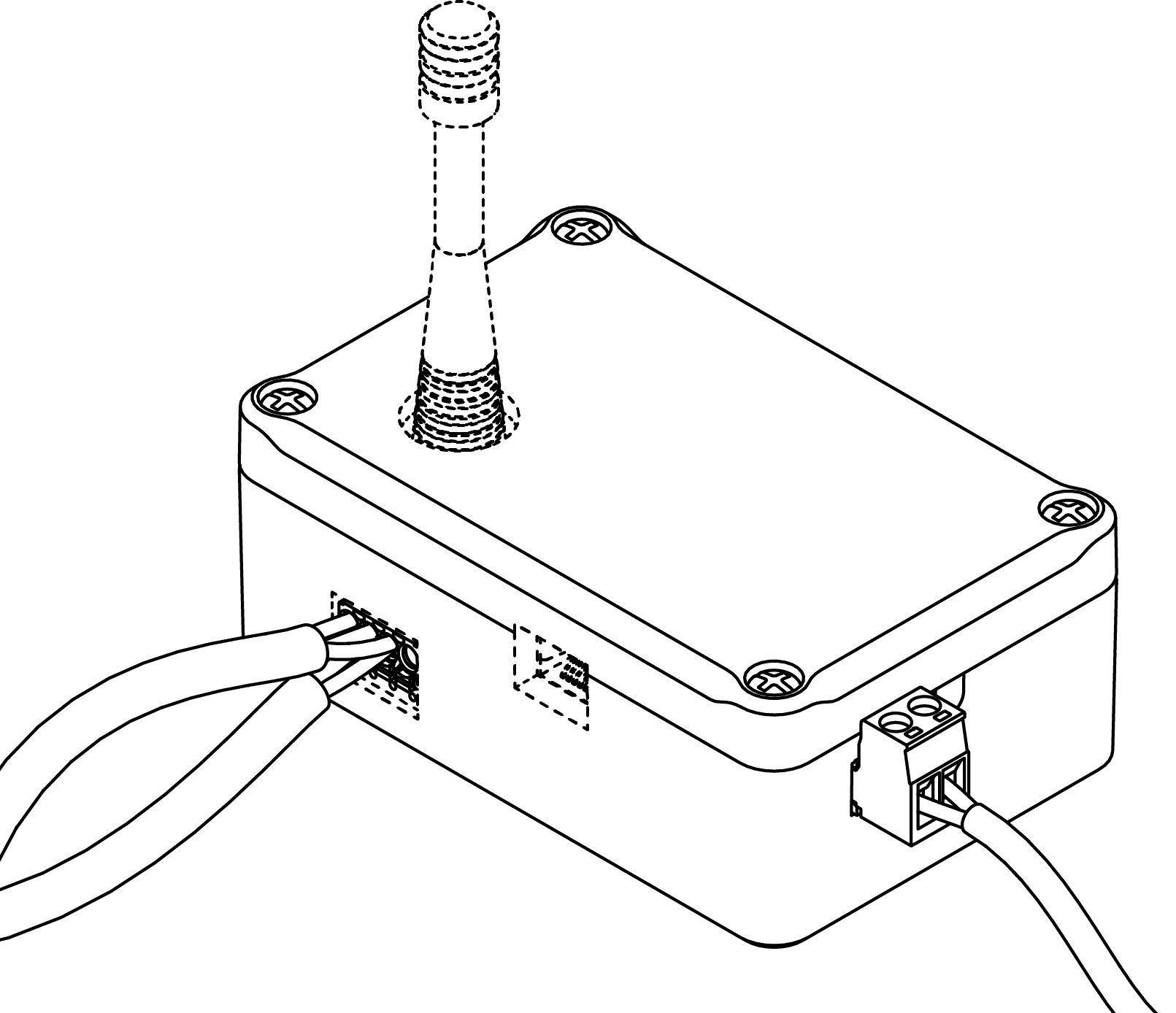

  11. Schließen Sie die Stromversorgung an.
  13. LED leuchtet grün.
  14. Nehmen Sie den RouterNode mit dem WaveNet-Manager und der LSM in Betrieb.
  15. LSM zeigt Netzwerk-ID an (Group-ID/Member-ID) im Fenster WaveNet verwalten.
  1. RouterNode einsatzbereit.
