IP-adres bepalen en instellen - OAM Tool

Met de Operations-, Administrations- en Maintenance-Tool (OAM-tool) kunt u het IP-adres uitlezen en ook instellen. De OAM-tool is kosteloos beschikbaar onder het menupunt Downloads op de website van SimonsVoss (https://www.simons-voss.com). U hoeft de OAM-tool niet te installeren.

LET OP

Onbevoegde wijziging van het IP-adres

De OAM-tool is vrij toegankelijk. De OAM-tool kan door onbevoegden worden gebruikt om het IP-adres van uw RouterNodes, GatewayNodes of SmartBridges te veranderen.

  1. Blokkeer het wijzigen van het IP-adres in de OAM-tool via de browserinterface (zie Browserinterface).

OPMERKING

notice

Onbevoegde toegang met standaard toegangsgegevens

De standaard toegangsgegevens kunnen ongehinderd worden bekeken. Onbevoegden kunnen de toegangsrechten niet veranderen, maar wel de netwerkconfiguratie aanpassen. U kunt het apparaat dan niet meer via het netwerk bereiken en moet het resetten.

Sommige browsers verzenden geen spaties aan het begin van het wachtwoord.

  1. Verander het standaard wachtwoord.
  2. Start of eindig het wachtwoord niet met spaties.

IP bepalen

OPMERKING

notice

Fout bij verbinding met meerdere netwerken tegelijk

De OAM-tool zoekt in het netwerk naar SimonsVoss netwerkapparaten. Computers kunnen op meerdere netwerken aangesloten zijn (bijv. kabel en WiFi). In zo'n geval is het voor de OAM-tool niet duidelijk welk netwerk doorzocht moet worden en worden mogelijk niet alle SimonsVoss netwerkapparaten gevonden.

  1. Koppel netwerkverbindingen los die niet nodig zijn.
  2. Sluit de computer alleen aan op het netwerk dat de netwerkapparaten bevat.

De procedure wordt beschreven voor RouterNodes. Ga voor SmartIntego GatewayNodes en MobileKey-SmartBridges op dezelfde manier te werk.

  1. OAM-tool beschikbaar en uitgepakt.
  2. RouterNode op het netwerk aangesloten.
  3. Subnet bekend.
  1. Dubbelklik op het uitvoerbare bestand om de OAM-tool te starten.
  2. OAM-tool wordt geopend.
  3. Klik op de knop Scan.

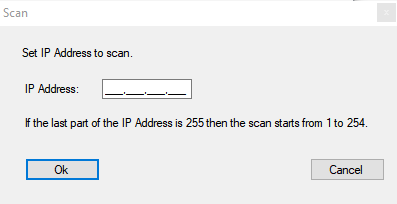

  4. Het venster Scan gaat open.
  6. Voer een bekend IP-adres van een apparaat in het (WaveNet)-netwerk in (er worden ook andere of nieuwe apparaten gevonden. Als u geen IP-adres kent, gebruik dan het volgende IP-adres: 192.168.100.255 – afhankelijk van het subnetwerk kan dit afwijken).
  7. Klik op de button OK.
  8. Het venster gaat Scan dicht.
  9. OAM-tool scant het adresbereik.

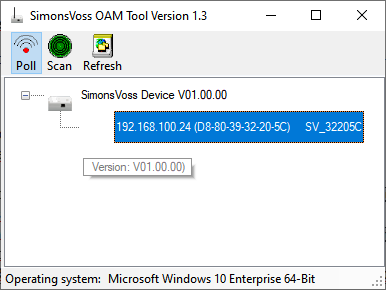

  1. OAM-tool toont gevonden apparaten in de lijst.

U kunt kiezen tussen DHCP-server of statische IP. De hierna beschreven instellingen kunt u ook in de browserinterface uitvoeren (zie Browserinterface).

De procedure wordt beschreven voor RouterNodes. Ga voor SmartIntego GatewayNodes en MobileKey-SmartBridges op dezelfde manier te werk.

IP instellen voor DHCP-gebruik (standaard)

Als u een DHCP-server gebruikt, wordt het IP-adres bepaald door een DHCP-server.

  1. OAM-tool beschikbaar en uitgepakt.
  2. RouterNode op het netwerk aangesloten.
  1. Dubbelklik op het uitvoerbare bestand om de OAM-tool te starten.
  2. OAM-tool wordt geopend.
  3. Klik op de knop Refresh.
  4. IP-adres van de RouterNode bijgewerkt.
  5. Open het contextmenu door met de rechtermuistoets te klikken op de invoer van het IP-adres van de RouterNode.

  6. OPMERKING

    notice

    MAC vergelijken

    Wanneer u de verkeerde RouterNode selecteert, zou u hetzelfde IP-adres meermaals kunnen toewijzen.

    1. Vergelijk het MAC-adres van de invoer met het etiket op uw RouterNode.
  7. Klik op de invoer Set IP.

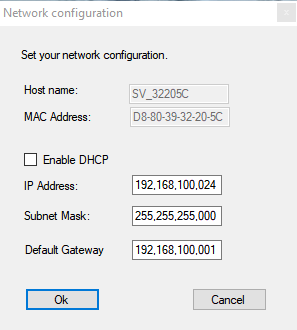

  9. Het venster Network configuration gaat open.
  10. Controleer of het selectievakje Enable DHCP is aangevinkt.
  11. Als er geen adresreservering op de DHCP-server voor deze RouterNode is voorzien, noteer dan de hostname (bijv. SV_32205C). U hebt deze later bij de configuratie in de WaveNet Manager nodig (zie manual WaveNet – RouterNode aan het WaveNet toevoegen).
  12. Klik op de button OK.
  13. Het venster gaat Network configuration dicht.
  14. RouterNode start opnieuw op.
  15. Sluit het meldingsvenster over het opnieuw opstarten.
  16. Sluit de OAM-tool.
  1. DHCP-gebruik is ingesteld.

IP instellen voor gebruik met statisch IP-adres

Als u geen DHCP-server gebruikt, staat het IP-adres op de fabrieksinstelling. U moet in dit geval het IP-adres wijzigen, omdat anders meerdere RouterNodes dezelfde IP hebben (namelijk de fabrieks-IP) en niet kunnen communiceren.

  1. OAM-tool beschikbaar en uitgepakt.
  2. RouterNode op het netwerk aangesloten.
  1. Dubbelklik op het uitvoerbare bestand om de OAM-tool te starten.
  2. OAM-tool wordt geopend.
  3. Klik op de knop Refresh.
  4. IP-adres van de RouterNode bijgewerkt.
  5. Open het contextmenu door met de rechtermuistoets te klikken op de invoer van het IP-adres van de RouterNode.

  6. OPMERKING

    notice

    MAC vergelijken

    Wanneer u de verkeerde RouterNode selecteert, zou u hetzelfde IP-adres meermaals kunnen toewijzen.

    1. Vergelijk het MAC-adres van de invoer met het etiket op uw RouterNode.
  7. Klik op de invoer Set IP.
  9. Het venster Network configuration gaat open.
  11. vink het hokje Enable DHCP af.
  12. Voer eventueel een nieuw IP-adres in.
  13. Klik op de button OK.
  14. Het venster gaat Network configuration dicht.
  15. RouterNode start opnieuw op.
  16. Sluit het meldingsvenster over het opnieuw opstarten.
  17. Sluit de OAM-tool.
  1. IP-adres is ingesteld.
