Montaggio Z4.MP.KA.SET - Cilindro di chiusura (Z4) 3061

Solo per cilindri di chiusura digitali a rotazione libera (tranne AP2.FD).

  1. Rimuovere il pomolo esterno del cilindro di chiusura con l'attrezzo di montaggio.
  2. Applicare l'adattatore per serrature antieffrazione e, tenendo fermo il pomolo interno, ruotare finché quest'ultimo non chiude a filo con il cilindro di chiusura.
  3. Le tacche dell'adattatore per serrature antieffrazione ora si incastrano perfettamente in quelle del tubo principale.

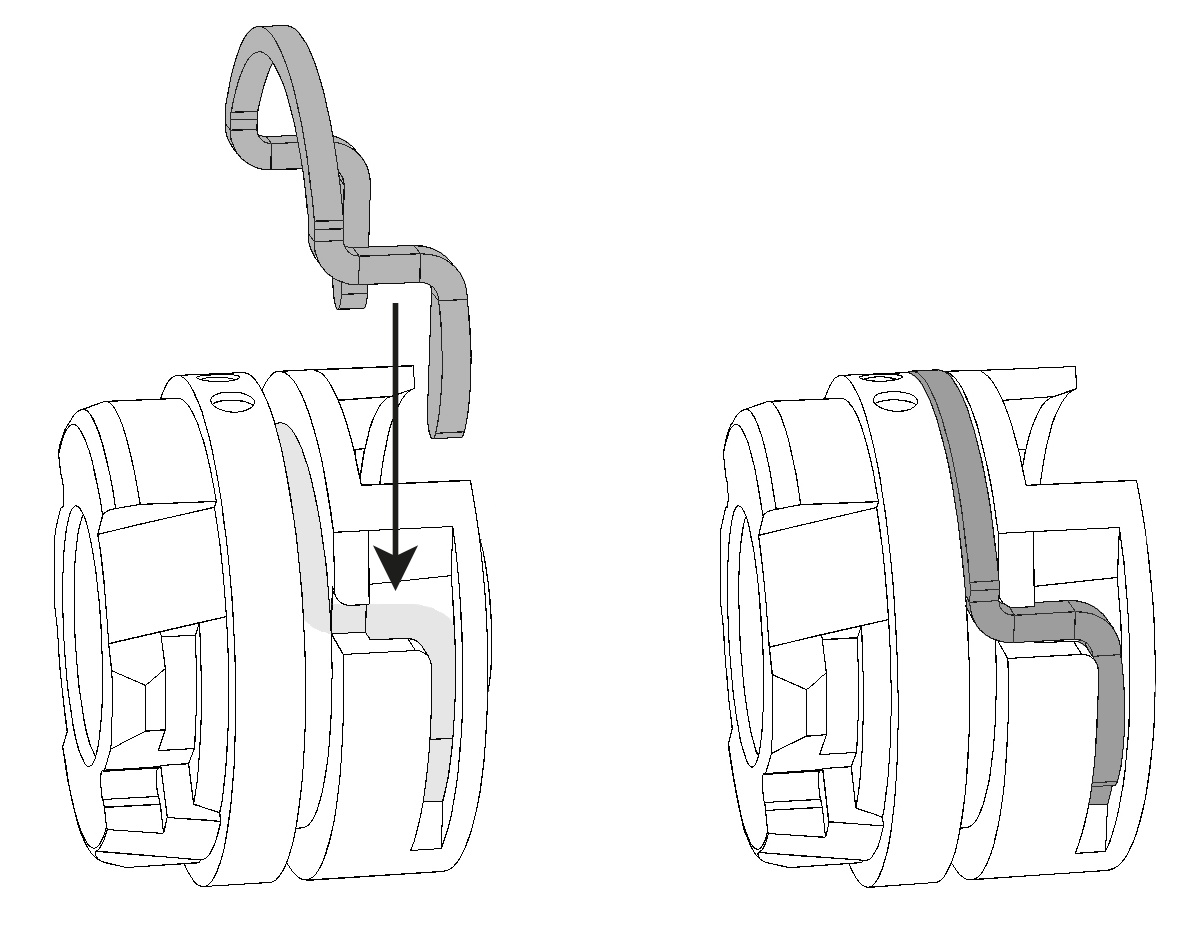

  4. Fissare l'adattatore per serrature antieffrazione con le graffe in dotazione come indicato nella seguente immagine:
  5. i due contrassegni indicano l'orientamento dell'adattatore per serrature antieffrazione.
  6. Le graffe devono incastrarsi correttamente nell'adattatore per serrature antieffrazione.
  8. Controllare che le graffe inserite blocchino a filo l'adattatore per serrature antieffrazione.
  9. Spingere il cilindro di chiusura nella porta dall'interno.
  10. Fissare il cilindro di chiusura con la vite di ritenuta.
  11. Montare il pomolo esterno sul cilindro di chiusura con l'attrezzo di montaggio.
