Sostituzione batteria versione SC (passiva) - Lucchetto (*Z4.PL)

  1. Posizionare la chiave di montaggio/per batteria sul pomolo in modo che i due naselli si innestino nelle aperture del disco di arresto (se necessario, ruotare il pomolo fino a che i due naselli della chiave non si agganciano ad esso). Avviso: affinché possa innestarsi nel disco di arresto, la chiave di montaggio/per batteria deve essere posizionata a filo della superficie frontale interna dell'anello dell'impugnatura.
  2. Tenere fermo il pomolo e ruotare con cautela la chiave di montaggio/per batteria di circa 30° in senso orario (fino a percepire un rumore secco).
  3. Rimuovere la chiave di montaggio/per batteria dal pomolo.
  4. Spingere indietro l'anello dell'impugnatura in direzione del lucchetto in modo che si stacchi dal pomolo.
  5. Tenere fermo l'anello dell'impugnatura, ruotare il pomolo di circa 10° in senso antiorario e sfilarlo.
  6. Premere insieme con cautela il supporto batteria (nel punto in cui sono visibili le tre piccole frecce) per sbloccare il supporto antenna.
  7. Ribaltare con attenzione il supporto antenna (vedere figura) senza sollecitarlo meccanicamente.
  8. Opzionale: se è stata montata una scheda di rete, sfilarla con cautela dal supporto.
  9. Togliere con cautela la batteria superiore.
  10. Per rimuovere la seconda batteria, ruotare il pomolo di 180°. La batteria uscirà automaticamente dal supporto.
  11. Inserire le nuove batterie nel supporto contemporaneamente con i poli positivi l'uno verso l'altro (sostituire velocemente le batterie). Toccare le nuove batterie solo con guanti puliti privi di grasso.
  12. Bloccare nuovamente il supporto dell'antenna. A tale riguardo, controllare che entrambi i lati siano ben innestati.

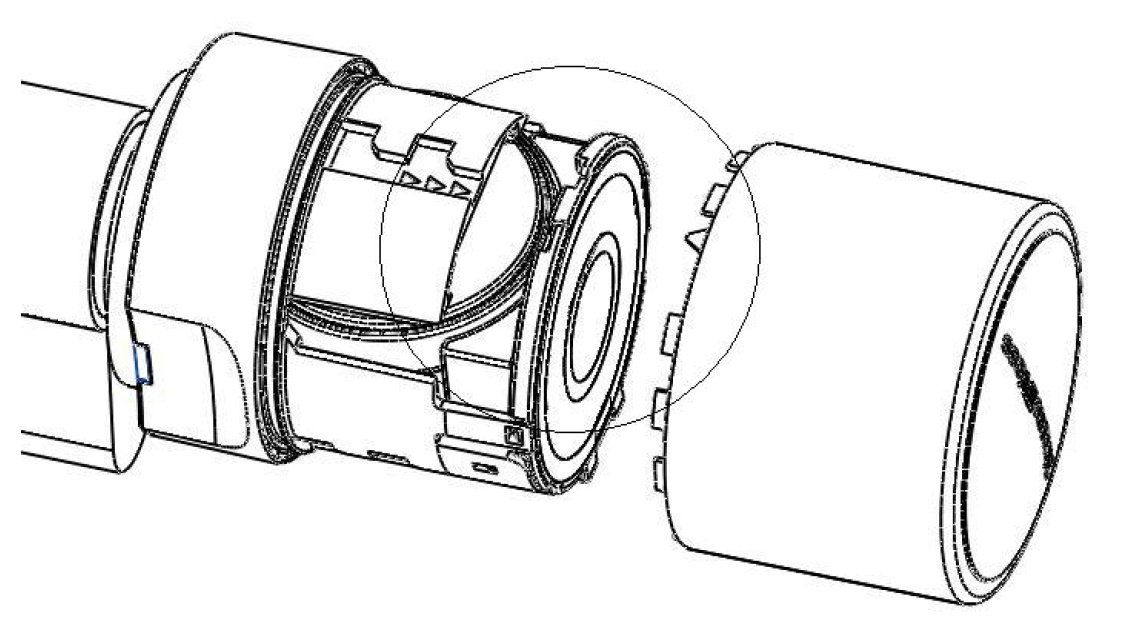

  13. Infilare nuovamente il cappuccio del pomolo (secondo le tre tacche triangolari, vedere schizzo) e fissarlo ruotandolo in senso orario (circa 10°) (vedere figura).
  14. Spingere nuovamente l'anello dell'impugnatura sul pomolo in modo che il pomolo e l'anello siano a filo.
  15. Posizionare la chiave di montaggio/per batteria sul pomolo in modo che i due naselli si innestino nelle aperture del disco di arresto (se necessario ruotare il pomolo finché i due naselli della chiave si agganciano nel pomolo).
