Installazione LockNode MP - SmartIntego Cilindro di chiusura (Z4)

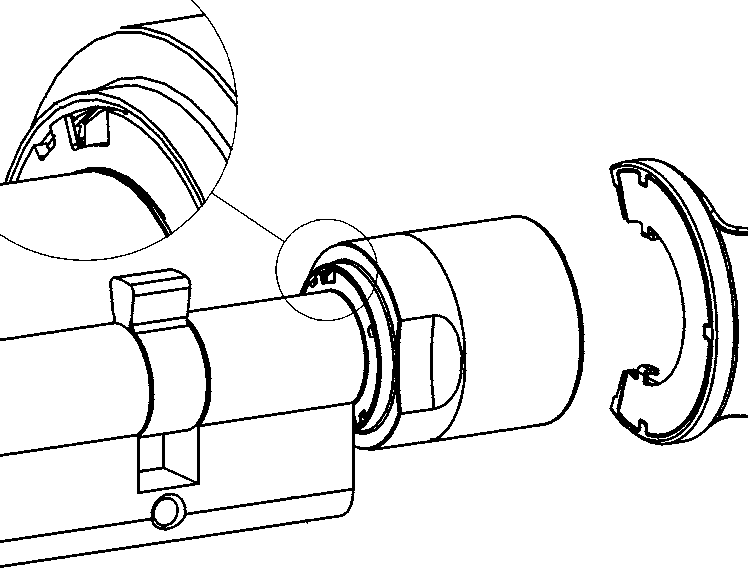

  1. Posizionare la chiave di montaggio/per batteria sul pomolo lato elettronica in modo che i due naselli si innestino nelle aperture del disco di arresto (se necessario ruotare il pomolo finché i naselli si agganciano).

  2. NOTA

    notice

    La chiave di montaggio/per batteria deve essere posizionata piatta sulla superficie interna del pomolo.

  4. Tenere fermo il pomolo e ruotare con cautela la chiave di montaggio/per batteria di circa 30° in senso orario
  5. Il disco d’arresto emette un clic.
  6. Spingere l'impugnatura incassata verso l'interno.
  7. Ruotare il cappellotto del pomolo in senso antiorario fino all'arresto.
  8. Rimuovere il cappellotto del pomolo.
  9. Piegare con attenzione i supporti in plastica nera verso l'esterno.
  11. Il coperchio del lettore di schede si apre.
  12. Spingere il LockNode circa a metà strada nelle fessure previste.
  14. Chiudere il coperchio del lettore di schede e premerlo con decisione fino a quando non scatta nei supporti di plastica nera.
  15. Il LockNode è fissato.

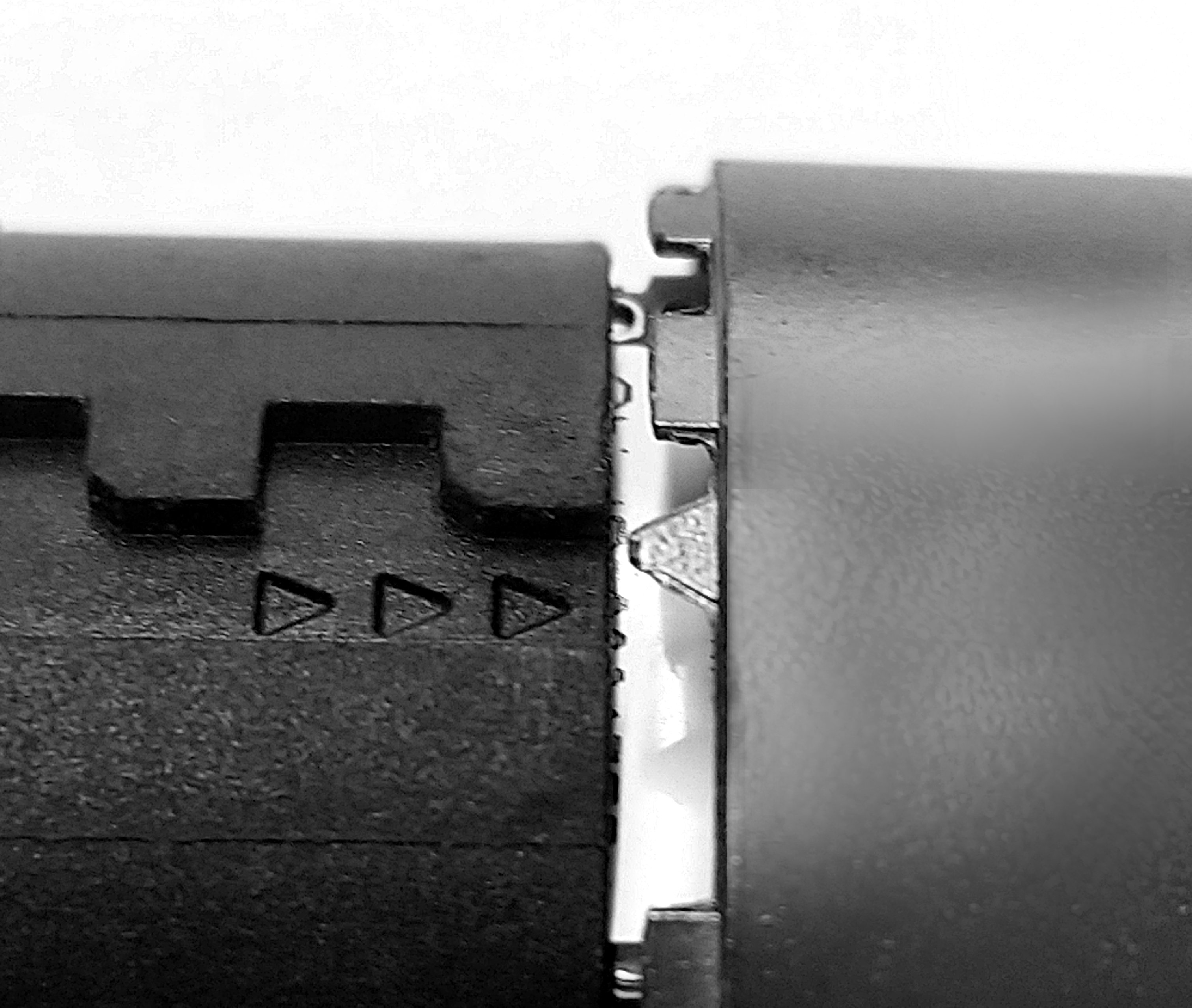

  17. Fissare il cappellotto del pomolo in dotazione con la pellicola di contatto incollata in posizione (fare attenzione alle marcature).
  18. Il cilindro emette quattro bip.
  20. Ruotare il cappellotto del pomolo in senso orario fino all'arresto.
  21. Tirare l'impugnatura incassata verso l'esterno finché non è a filo con il cappellotto del pomolo.
  22. Posizionare la chiave di montaggio/per batteria sul pomolo lato elettronica in modo che i due naselli si innestino nelle aperture del disco di arresto (se necessario ruotare il pomolo finché i naselli si agganciano).
  23. Tenere saldamente il pomolo e ruotare la chiave di montaggio/batteria di circa 30° in senso antiorario.
  24. Il disco d’arresto emette un clic.
  1. Il LockNode è montato.

Se il cilindro non emette alcun segnale acustico, controllare lo stato della batteria.

Nota per gli utenti di SmartIntego

SmartIntego raccomanda la seguente procedura:

  1. Rimuovere il LockNode esistente.
  2. Montare il nuovo LockNode come descritto.
  3. Aprire SmartIntego Manager.
  4. Selezionare Replace with Chip ID.
  5. Immettere il nuovo ID Chip.
  6. Eseguire la programmazione nel tool SmartIntego.
  7. Se necessario, importare nel sistema di integrazione.
  8. Aggiornare la documentazione (piano di installazione).
  1. Il LockNode è sostituito. Non utilizzare più il vecchio LockNode.
